Descripción del artículo/Imágenes del producto

DescripciónMaterial:Versión de acero:
Clavija de bloqueo endurecida:
Clase de resistencia 5.8.

Versión de acero inoxidable:
Clavija de bloqueo endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4034.

Clavija de bloqueo no endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.

Botón de maniobra de termoplástico gris antracita.
Versión:Versión de acero inoxidable:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, pulida y bruñida.

Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida, pulida y con acabado natural.
Clavija de bloqueo no endurecida, pulida y con acabado natural.
Indicación:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03090_D Perno de bloqueo, forma D 238 kB

Planos

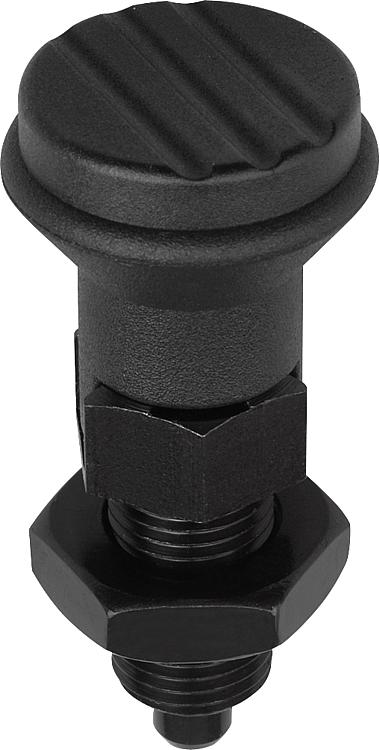

Perno de bloqueo, forma D

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
Clavija de bloqueoDD1D2LL1L2L3Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03090-4105Daceroendurecido5M10x1214717715513171,3512  241.64 MXN
03090-4206Daceroendurecido6M12x1,5255620817614191,8614  268.52 MXN
03090-4308Daceroendurecido8M16x1,53374261023819242,31535  309.96 MXN
03090-4410Daceroendurecido10M20x1,533802812251022302,81534 313.88 MXN
03090-04105Dacero inoxidableendurecido5M10x1214717715513171,3512  367.64 MXN
03090-04206Dacero inoxidableendurecido6M12x1,5255620817614191,8614  433.44 MXN
03090-04308Dacero inoxidableendurecido8M16x1,53374261023819242,31535  560.00 MXN
03090-04410Dacero inoxidableendurecido10M20x1,533802812251022302,81534 600.60 MXN
03090-14105Dacero inoxidableno endurecido5M10x1214717715513171,3512  348.88 MXN
03090-14206Dacero inoxidableno endurecido6M12x1,5255620817614191,8614  410.48 MXN
03090-14308Dacero inoxidableno endurecido8M16x1,53374261023819242,31535  534.52 MXN
03090-14410Dacero inoxidableno endurecido10M20x1,533802812251022302,81534 571.48 MXN
