        Piezas de presión con resorte, hexágono interior y bola, acero

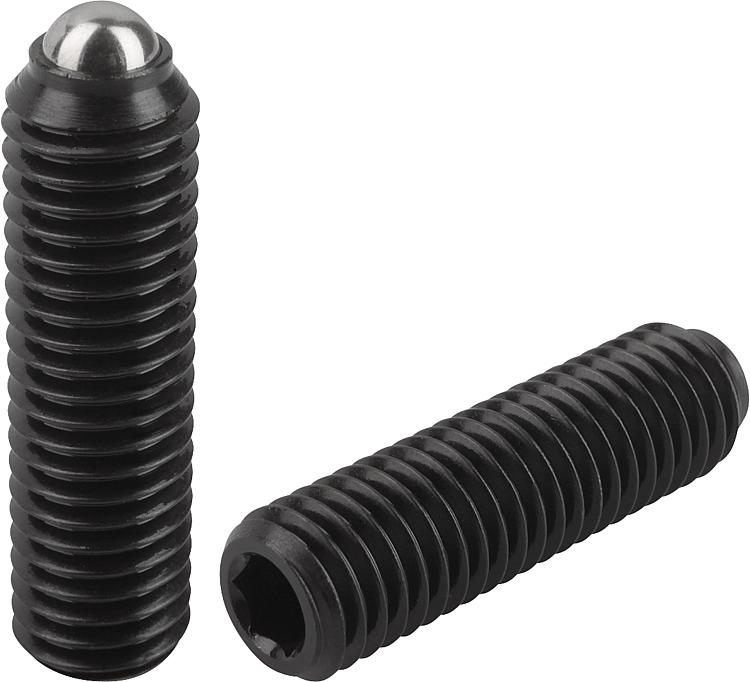

        Piezas de presión con resorte, hexágono interior y bola, versión larga, fuerza del muelle estándar

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Bola de acero.
Muelle de acero para muelles cl. D.Versión:Bruñido. Bola endurecida.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03030 Piezas de presión con resorte, hexágono interior y bola, versión larga, fuerza del muelle estándar

159 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	H	L	S	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03030-404	M4	2,5	0,8	16	2	4	10	50.96 MXN
03030-405	M5	3	0,9	20	2,5	6	11	50.96 MXN
03030-406	M6	3,5	1	25	3	9	13	50.96 MXN
03030-408	M8	5	1,5	30	4	15	30	63.56 MXN
03030-410	M10	6	2	35	5	20	40	70.84 MXN
03030-412	M12	8	2,5	40	6	30	55	94.36 MXN
03030-416	M16	10	3,5	45	8	65	125	123.20 MXN
