        Piezas de presión con resorte, ranura y perno de presión, acero
        Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera

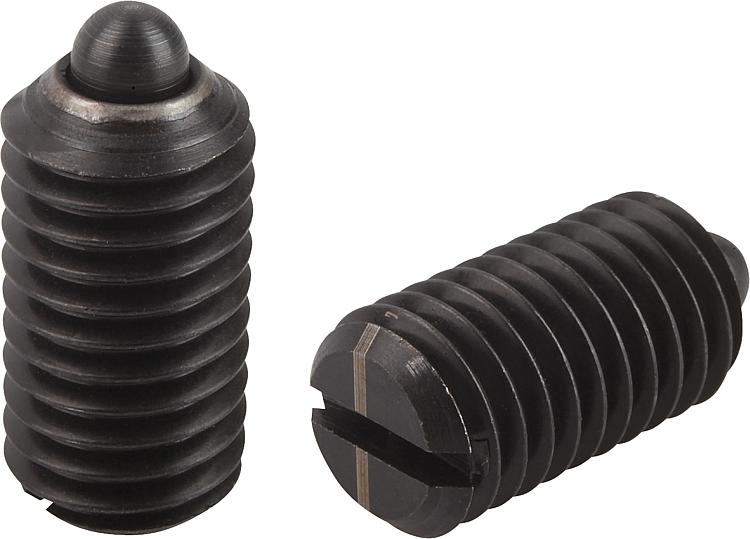

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Perno de presión de acero.
Muelle de acero para muelles cl. D.Versión:Bruñido. Perno de presión endurecido.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03020 Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera

143 kB

Ficha de datos 03020_LF Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera

144 kB

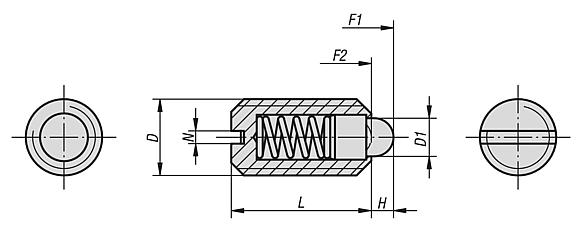

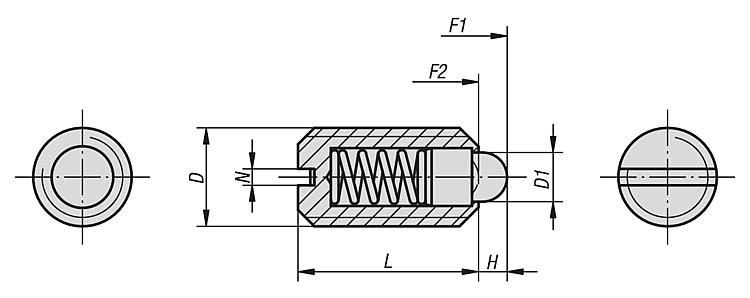

Planos

Selección/filtro de artículos

Referencia	Fuerza del muelle	D	D1	L	H	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03020-104	ligera	M4	1,8	9	1,5	0,6	3	10	27.16 MXN
03020-105	ligera	M5	2,4	12	2	0,8	3	10	27.16 MXN
03020-106	ligera	M6	2,7	14	2	1	4	10	28.84 MXN
03020-108	ligera	M8	4	16	2	1,2	7	15	34.44 MXN
03020-110	ligera	M10	4,5	19	2,5	1,6	9	16	35.56 MXN
03020-112	ligera	M12	6	22	3,5	2	14	26	50.96 MXN
03020-116	ligera	M16	8,5	24	4,5	2,5	22	50	68.32 MXN
03020-120	ligera	M20	10	30	6,5	2,5	30	60	106.96 MXN
