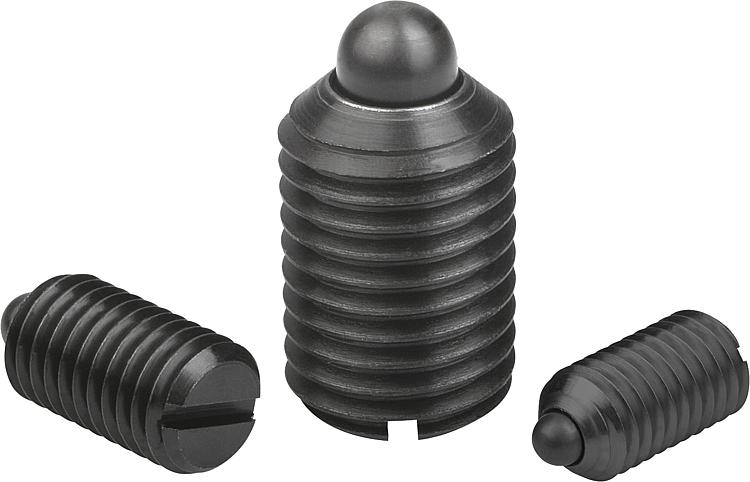

        Piezas de presión con resorte, ranura y perno de presión, acero

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Perno de presión de acero.
Muelle de acero para muelles cl. D.Versión:Bruñido. Perno de presión endurecido.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03020 Piezas de presión con resorte, ranura y perno de presión, acero

143 kB

Planos (vista completa)

Piezas de presión con resorte, ranura y pasador de presión, acero, fuerza del muelle estándar

Más información

Planos

Piezas de presión con resorte, ranura y pasador de presión, acero, fuerza del muelle estándar

Selección/filtro de artículos

Referencia	D	D1	H	L	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03020-04	M4	1,8	1,5	9	0,6	6	20	23.80 MXN
03020-05	M5	2,4	2	12	0,8	6	20	23.52 MXN
03020-06	M6	2,7	2	14	1	7	20	23.52 MXN
03020-08	M8	4	2	16	1,2	15	30	29.68 MXN
03020-10	M10	4,5	2,5	19	1,6	20	35	31.64 MXN
03020-12	M12	6	3,5	22	2	30	55	47.32 MXN
03020-16	M16	8,5	4,5	24	2,5	45	100	64.96 MXN
03020-20	M20	10	6,5	30	2,5	60	120	105.56 MXN

Piezas de presión con resorte, ranura y pasador de presión, acero, fuerza del muelle ligera

Más información

Planos

Piezas de presión con resorte, ranura y pasador de presión, acero, fuerza del muelle ligera

Selección/filtro de artículos

Referencia	D	D1	H	L	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03020-104	M4	1,8	1,5	9	0,6	3	10	27.16 MXN
03020-105	M5	2,4	2	12	0,8	3	10	27.16 MXN
03020-106	M6	2,7	2	14	1	4	10	28.84 MXN
03020-108	M8	4	2	16	1,2	7	15	34.44 MXN
03020-110	M10	4,5	2,5	19	1,6	9	16	35.56 MXN
03020-112	M12	6	3,5	22	2	14	26	50.96 MXN
03020-116	M16	8,5	4,5	24	2,5	22	50	68.32 MXN
03020-120	M20	10	6,5	30	2,5	30	60	106.96 MXN

Piezas de presión con resorte, ranura y pasador de presión, acero, fuerza del muelle reforzada

Más información

Planos

Piezas de presión con resorte, ranura y pasador de presión, acero, fuerza del muelle reforzada

Selección/filtro de artículos

Referencia	D	D1	H	L	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03020-205	M5	2,4	2	12	0,8	9	25	27.44 MXN
03020-206	M6	2,7	2	14	1	11	25	29.12 MXN
03020-208	M8	4	2	16	1,2	22	43	34.72 MXN
03020-210	M10	4,5	2,5	19	1,6	20	54	36.40 MXN
03020-212	M12	6	3,5	22	2	36	94	52.36 MXN
03020-216	M16	8,5	4,5	24	2,5	60	110	70.56 MXN
