        Árboles de extensión para estabilizador de pieza de trabajo

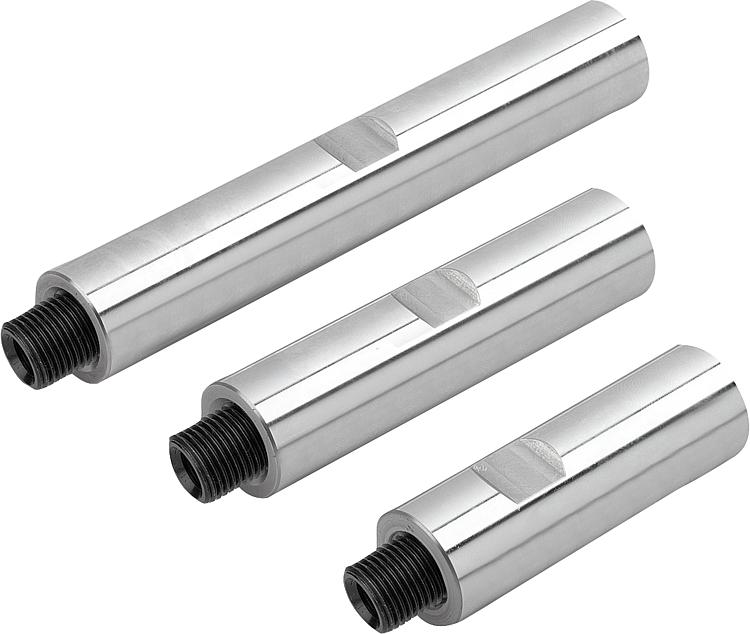

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Indicación:Los árboles de extensión sirven para ampliar el rango de ajuste.
Van montados entre el estabilizador de pieza de trabajo y el juego de fijación por medio de una bola de sujeción. Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02401 Árboles de extensión para estabilizador de pieza de trabajo

150 kB

Indicación técnica para estabilizador de pieza de trabajo

652 kB

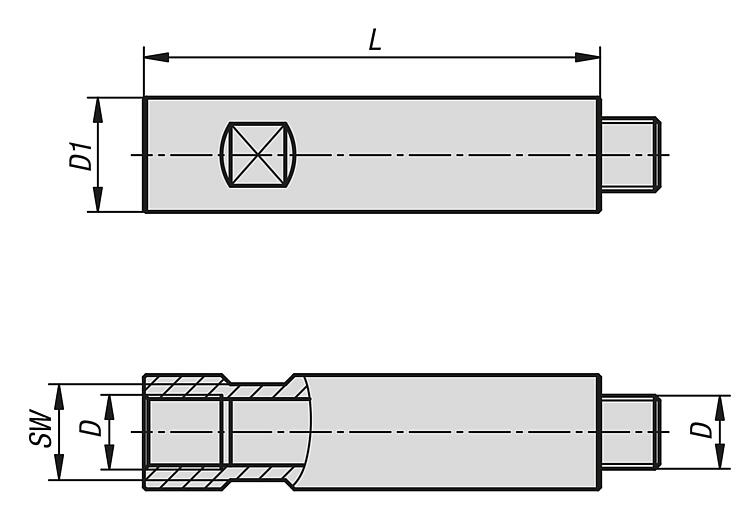

Planos

Selección/filtro de artículos

Referencia	Tamaño	D	D1	L	SW	Peso kg	Precio
02401-1625075	25	M16x1,5	25	75	21	0.233	4,242.56 MXN
02401-1625100	25	M16x1,5	25	100	21	0.293	4,458.44 MXN
02401-1625150	25	M16x1,5	25	150	21	0.416	5,599.16 MXN
02401-1625250	25	M16x1,5	25	250	21	0.697	6,608.00 MXN
02401-1625500	25	M16x1,5	25	500	21	1.3	7,504.00 MXN
02401-2750100	50	M27x2	40	100	36	0.726	5,912.20 MXN
02401-2750150	50	M27x2	40	150	36	1.04	7,065.80 MXN
02401-2750250	50	M27x2	40	250	36	1.623	9,661.40 MXN
02401-2750500	50	M27x2	40	500	36	3.12	13,410.60 MXN
