        Dispositivos de sujeción de compensación

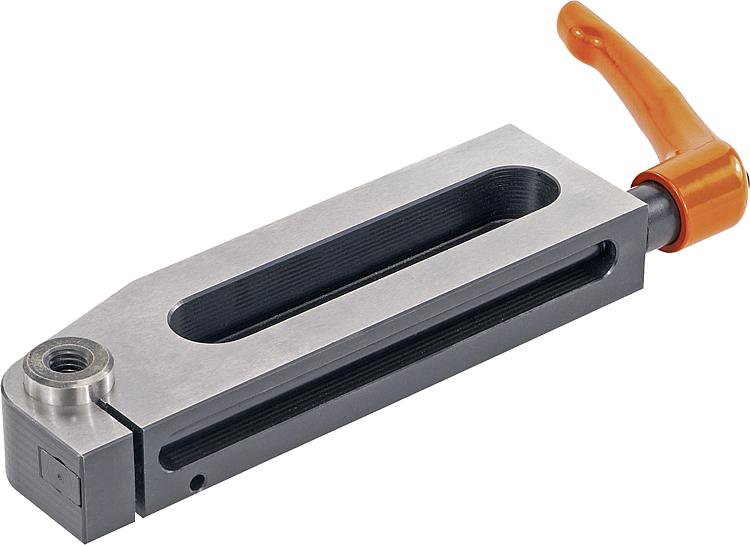

Descripción del artículo/Imágenes del producto

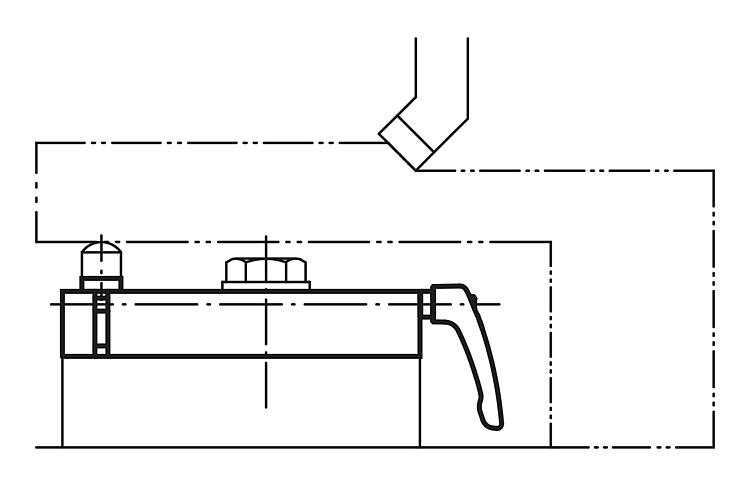

DescripciónMaterial:Acero.Versión:Templado por cementación, bruñido y pulido.Indicación:El dispositivo de sujeción de compensación se utiliza en trabajos de fresado, taladrado, cepillado y pulido para evitar el traqueteo o la salida de la pieza de trabajo. El dispositivo de sujeción de compensación permite sujetar piezas con precisión y rapidez, sin llegar por debajo de la pieza de trabajo. El perno de apoyo se coloca en la pieza de trabajo con una ligera fuerza del muelle. Se puede tensar en cualquier posición. En la rosca interior del perno de apoyo se pueden enroscar tornillos de sujeción de cualquier tipo para adaptar la altura de apoyo.

Los dispositivos de sujeción de compensación 02380-075, 02380-150 y 02380-170 solo tienen 1 ranura.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02380 Dispositivos de sujeción de compensación

182 kB

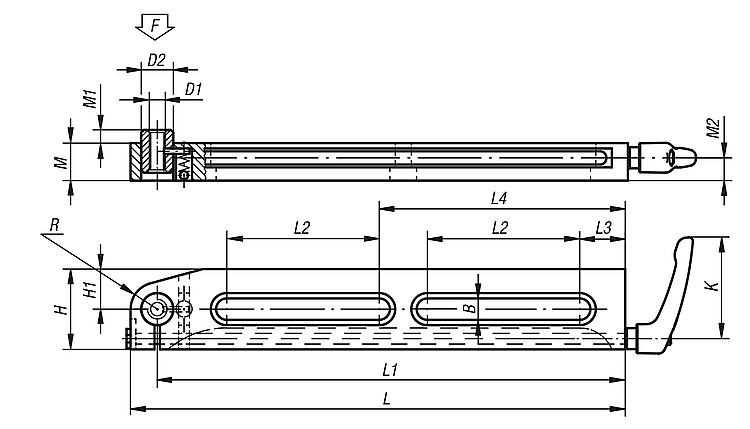

Planos

Selección/filtro de artículos

Referencia	K	L	L1	L2	L3	L4	B	H	H1	D1	D2	M	M1	M2	R	F N	Precio
02380-75	65	85	75	35	13	-	8,5	30	10	M8	13	19,5	3	11,5	-	500	5,405.96 MXN
02380-150	80	165	150	90	20	-	13	50	25	M10	20	24	6	14	15	2500	7,251.44 MXN
02380-170	110	190	170	100	25	-	17	60	20	M16	26	34	11	21,5	-	5000	9,716.00 MXN
02380-300	80	315	300	100	30	160	13	50	25	M10	20	24	6	14	15	2500	10,248.00 MXN
