        Soportes ajustables

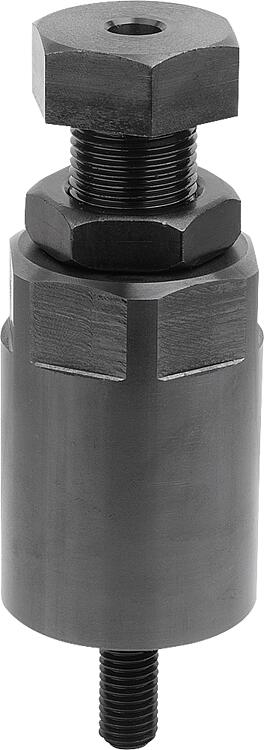

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.
Husillo de ajuste tratado en caliente.Indicación:La superficie de apoyo se puede adaptar a las circunstancias mediante insertos, ver 02387.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02385 Soportes ajustables

138 kB

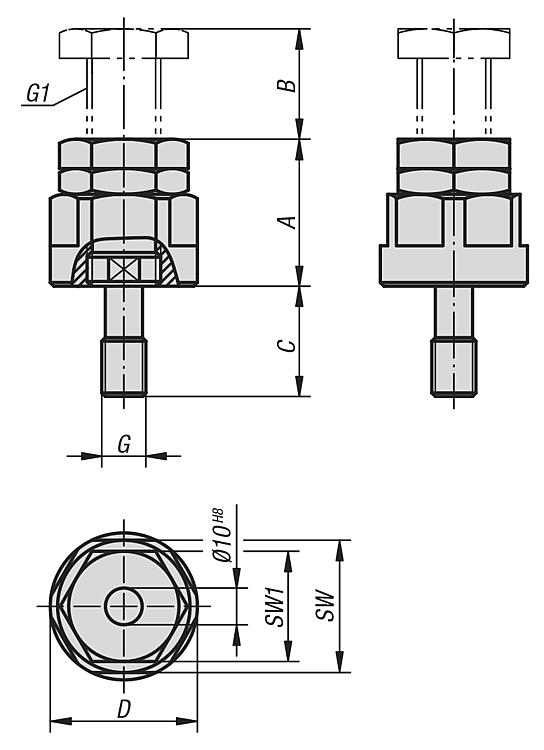

Planos

Selección/filtro de artículos

Referencia	A mín.	B máx.	C	D	SW	SW1	G	G1	Precio
02385-12040	40	10	30	40	36	30	M12	M20x1,5	1,178.52 MXN
02385-12050	50	20	30	40	36	30	M12	M20x1,5	1,321.32 MXN
02385-12070	70	40	30	40	36	30	M12	M20x1,5	1,520.68 MXN
02385-12100	100	50	30	50	46	36	M12	M24x2	1,702.40 MXN
02385-12150	150	100	30	50	46	36	M12	M24x2	2,149.28 MXN
02385-16040	40	10	30	40	36	30	M16	M20x1,5	1,231.72 MXN
02385-16050	50	20	30	40	36	30	M16	M20x1,5	1,418.76 MXN
02385-16070	70	40	30	40	36	30	M16	M20x1,5	1,553.72 MXN
02385-16100	100	50	30	50	46	36	M16	M24x2	1,728.16 MXN
02385-16150	150	100	30	50	46	36	M16	M24x2	2,208.08 MXN
