        Pies del dispositivo con rosca interior
        Pies del dispositivo con rosca interior, forma A superficie plana pulida y endurecida

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.Versión:Cuerpo tratado en caliente y bruñido.
Superficies de apoyo templadas por cementación.Indicación:Los pies del dispositivo se utilizan para soportar piezas de trabajo y dispositivos brutos y tratados. Además, sirven como topes y piezas de presión en la fabricación de herramientas y dispositivos.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02070_A Pies del dispositivo con rosca interior, forma A superficie plana pulida y endurecida

160 kB

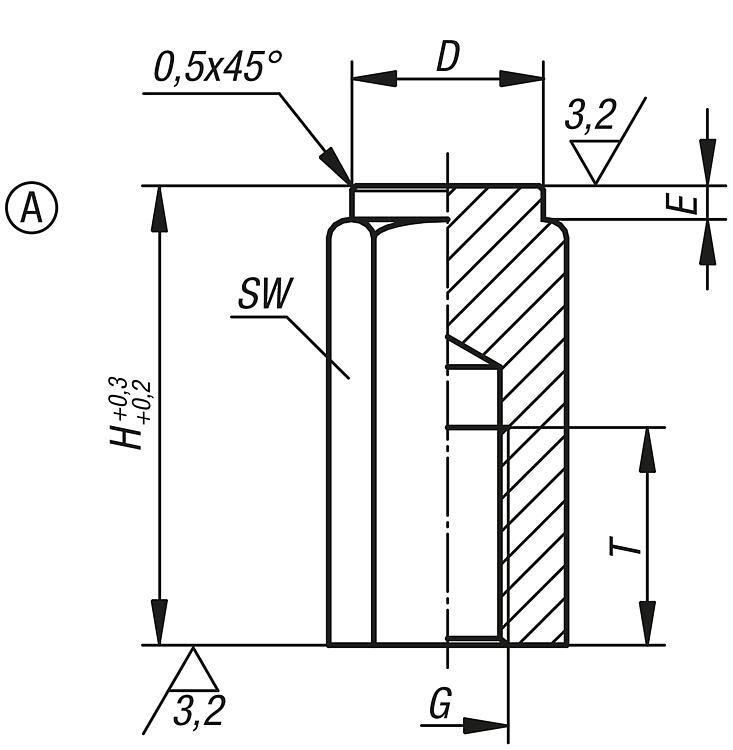

Planos

Selección/filtro de artículos

Referencia	Forma	D	E	G	H	T	SW	Precio
02070-106X20	A	9,5	2	M6	20	12	10	144.76 MXN
02070-106X40	A	9,5	2	M6	40	12	10	138.88 MXN
02070-110X32	A	16,5	3	M10	32	18	17	231.56 MXN
02070-110X63	A	16,5	3	M10	63	18	17	249.48 MXN
02070-112X32	A	18,5	3	M12	32	18	19	285.88 MXN
02070-112X63	A	18,5	3	M12	63	18	19	309.12 MXN
02070-116X50	A	23	4	M16	50	24	24	355.04 MXN
02070-116X100	A	23	4	M16	100	24	24	393.40 MXN
