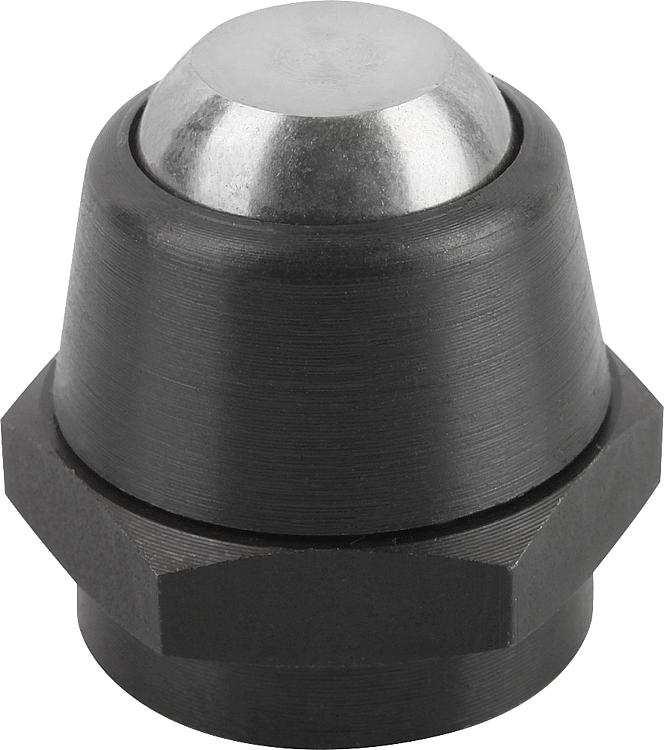

02001_CSoportes con bola oscilante, ángulo de inclinación de 14° y 20°,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Cuerpo de acero. Bola de acero resistente a los ácidos y a la corrosión.Versión:Cuerpo bruñido, bola con acabado natural.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.
Patente solicitada.
En la rosca D2 se pueden enroscar y pegar tornillos de sujeción o tornillos prisioneros. De este modo, se consigue fácilmente un soporte con bola oscilante y rosca exterior.
Bola asegurada contra torsiones.Ventajas:- El soporte con bola oscilante es pivotante.
- Soporte con gran fuerza de carga.
- La junta tórica integrada impide la entrada de suciedad y partículas extrañas. De este modo, se garantiza un funcionamiento seguro. DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

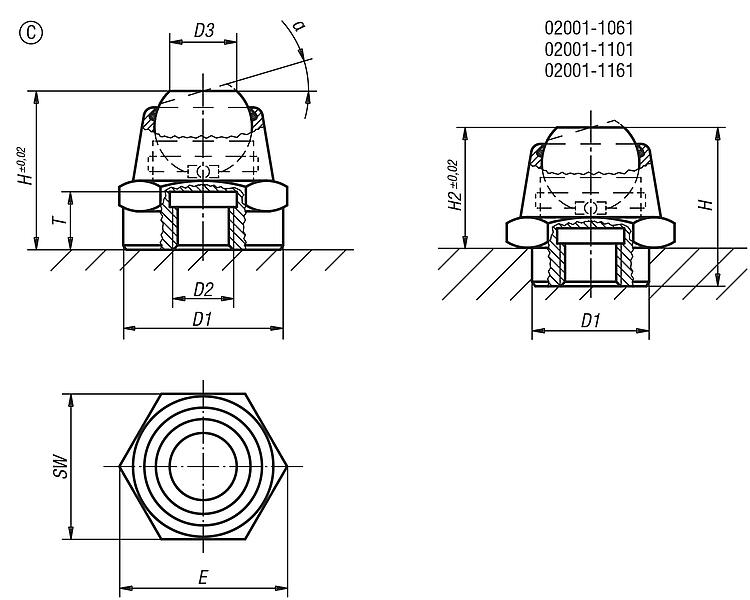

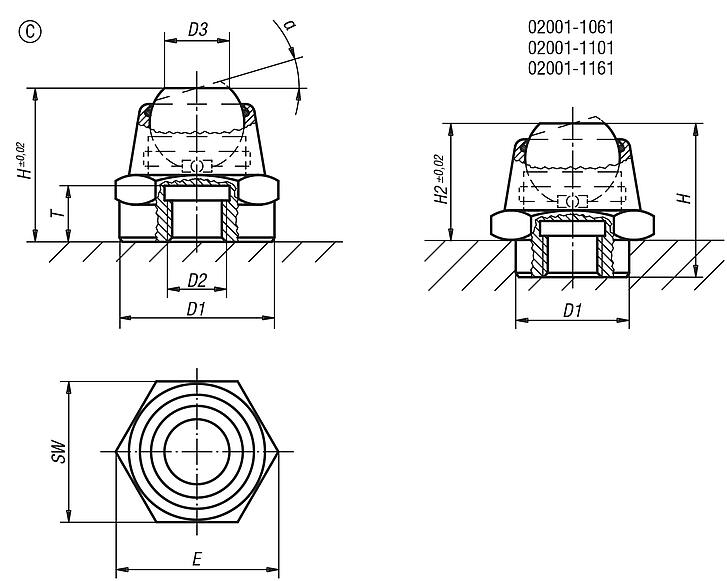

| Referencia | Forma | α | D1 | D2 | D3 | H | H2 | T | E | SW | Ø de bola | Capacidad de carga
máx. kN (solo con
carga estática) | CAD | Acc. | Precio | Pedir |
|---|
| 02001-1061 | C | 14° | 12 | M6 | 7 | 17,5 | 12,5 | 6 | 19,6 | 17 | 10 | 14 |  | | 1,399.44 MXN | | | 02001-106 | C | 14° | 16 | M6 | 7 | 17,5 | - | 6 | 19,6 | 17 | 10 | 14 | | | 1,401.96 MXN | | | 02001-108 | C | 20° | 22 | M8 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 1,401.96 MXN | | | 02001-1101 | C | 20° | 18 | M10 | 11 | 26 | 20 | 9 | 27,7 | 24 | 16 | 34 | | | 1,854.44 MXN | | | 02001-110 | C | 20° | 22 | M10 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 1,856.12 MXN | | | 02001-112 | C | 20° | 22 | M12 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 1,856.12 MXN | | | 02001-1161 | C | 20° | 26 | M16 | 18 | 40 | 30 | 15 | 41,6 | 36 | 25 | 90 | | | 2,559.76 MXN | | | 02001-116 | C | 20° | 34 | M16 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 2,552.20 MXN | | | 02001-120 | C | 20° | 34 | M20 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 2,552.20 MXN | |
