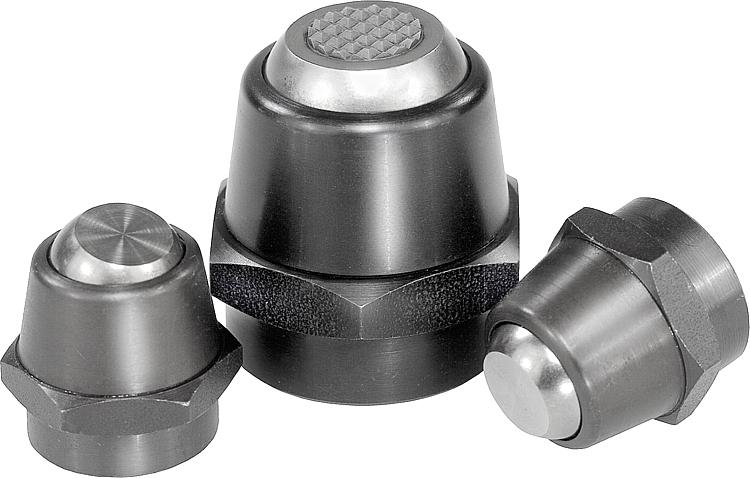

Soportes con bola oscilante ángulo de inclinación de 14° y 20°
02001

Soportes con bola oscilante ángulo de inclinación de 14° y 20°

Volver

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo de acero.
Bola de acero resistente a los ácidos y a la corrosión.
Forma M con inserto de metal duro.
Versión:Cuerpo bruñido, bola con acabado natural.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.
Patente solicitada.
En la rosca D2 se pueden enroscar y pegar tornillos de sujeción o tornillos prisioneros. De este modo, se consigue fácilmente un soporte con bola oscilante y rosca exterior.

Bola asegurada contra torsiones.
Ventajas:- El soporte con bola oscilante es pivotante.
- Soporte con gran fuerza de carga.
- La junta tórica integrada impide la entrada de suciedad y partículas extrañas. De este modo, se garantiza un funcionamiento seguro.

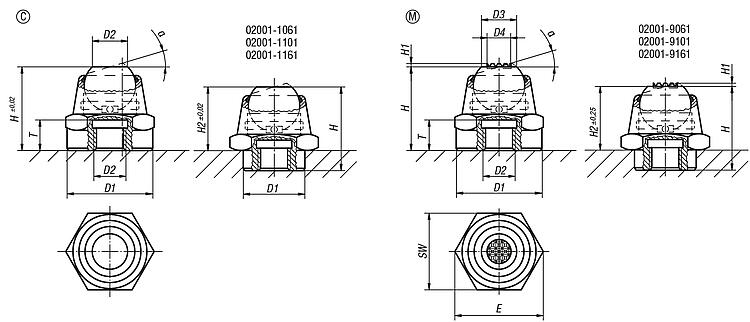

Indicación sobre el dibujo:
Forma C: bola aplanada, plana
Forma M: bola aplanada, con acanaladura de metal duro
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 02001 Soportes con bola oscilante ángulo de inclinación de 14° y 20° 223 kB

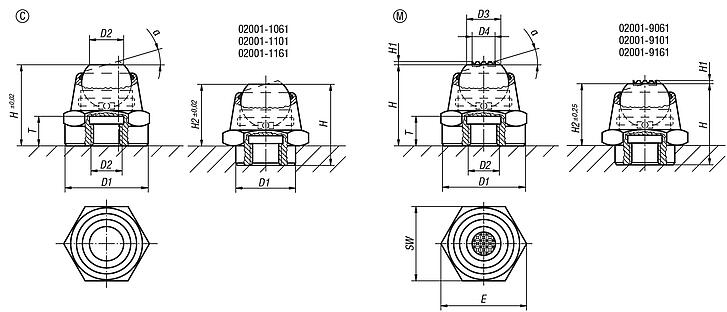

Planos (vista completa)

Soportes con bola oscilante ángulo de inclinación de 14° y 20°

Soportes con bola oscilante, ángulo de inclinación de 14° y 20°, forma C, bola aplanada, plana

Más información

Planos

Soportes con bola oscilante, ángulo de inclinación de 14° y 20°, forma C, bola aplanada, plana

Selección/filtro de artículos

ReferenciaFormaαD1D2D3HH2TESWØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02001-1061C14°12M6717,512,5619,6171014 1,175.44 MXN
02001-106C14°16M6717,5-619,6171014 1,177.68 MXN
02001-108C20°22M81126-927,7241634 1,177.68 MXN
02001-1101C20°18M10112620927,7241634 1,557.64 MXN
02001-110C20°22M101126-927,7241634 1,559.04 MXN
02001-112C20°22M121126-927,7241634 1,559.04 MXN
02001-1161C20°26M161840301541,6362590 2,149.84 MXN
02001-116C20°34M161840-1541,6362590 2,143.68 MXN
02001-120C20°34M201840-1541,6362590 2,143.68 MXN

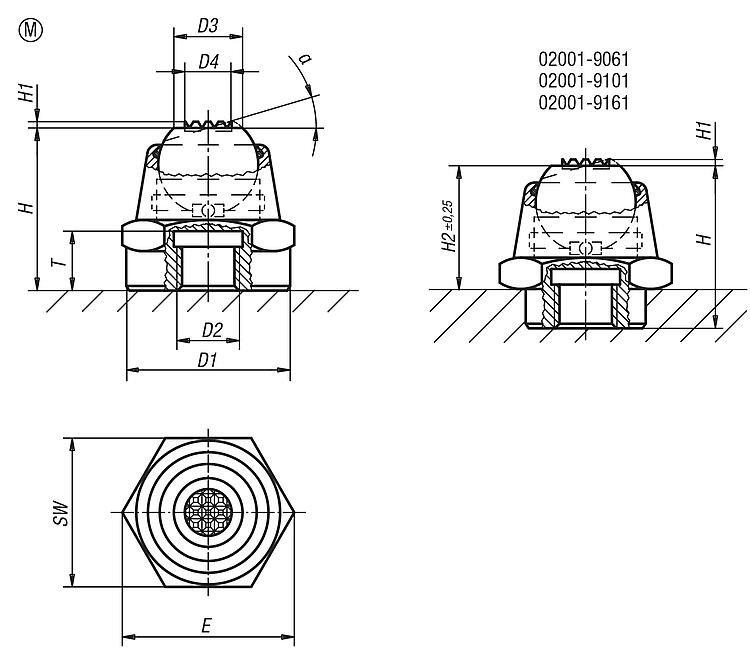

Soportes con bola oscilante, ángulo de inclinación de 14º y 20º, forma M, bola aplanada, con acanaladura de metal duro

Más información

Planos

Soportes con bola oscilante, ángulo de inclinación de 14º y 20º, forma M, bola aplanada, con acanaladura de metal duro

Selección/filtro de artículos

ReferenciaFormaαD1D2D3D4HH1H2ETØ de bolaSWCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02001-9061M14°12M67517,50,612,519,66101714 1,594.60 MXN
02001-906M14°16M67517,50,6-19,66101714 1,591.52 MXN
02001-908M20°22M8117,5260,8-27,79162434 1,591.52 MXN
02001-9101M20°18M10117,5260,82027,79162434 2,056.32 MXN
02001-910M20°22M10117,5260,8-27,79162434 2,047.36 MXN
02001-912M20°22M12117,5260,80,827,79162434 2,047.36 MXN
02001-9161M20°26M161813400,93041,615253690 2,654.68 MXN
02001-916M20°34M161813400,90,941,615253690 2,653.84 MXN
02001-920M20°34M201813400,9-41,615253690 2,653.84 MXN
