        Platos conductores

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Chapa de soporte de acero.
Capa intermedia de bronce sinterizado.
Superficie deslizante de PTFE.Versión:Acero estañado.Indicación:Cojinete de deslizamiento de unión sin mantenimiento, de acero e ideal para el funcionamiento sin engrase. Muy adecuados también para aplicaciones lubricadas (lubricación por aceite). Sirven para absorber cargas axiales en movimientos giratorios. Al hacerlo, pueden aparecer cargas axiales oscilantes o permanentes. Desgaste y valor de fricción muy reducidos, sin efecto stick-slip. Alta resistencia química, escasa absorción de agua.Datos técnicos:Carga estática: máx. 250 N/mm²
Carga dinámica: máx. 140 N/mm²
Coeficiente de fricción en seco: 0,03 - 0,20
Velocidad de deslizamiento en seco: máx. 2 m/s
Velocidad de deslizamiento con lubricación por aceite: máx. 5 m/s
Conductividad térmica: 42 W(m*K)-1
Coeficiente de dilatación: 11*10-6 K-1
Rango de temperatura: de -195 °C a +280 °CCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23732 Platos conductores

207 kB

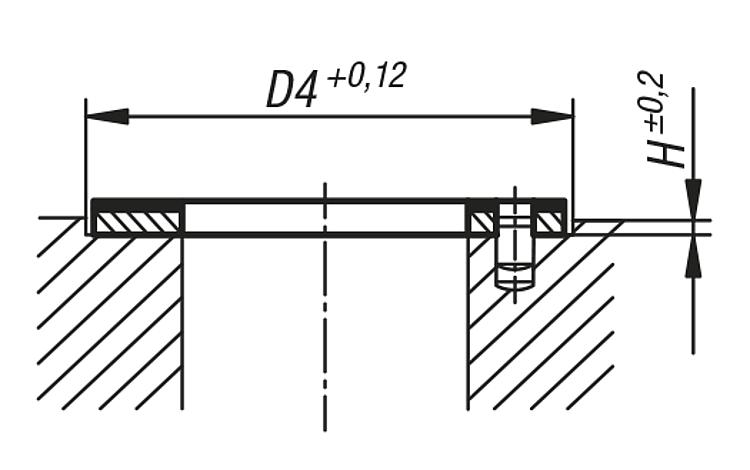

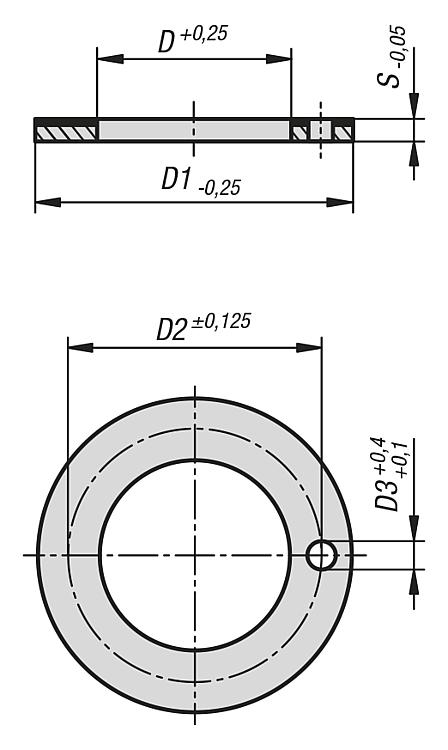

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	D4	H	S	Precio
23732-01002015	10	20	15	1,5	20	1	1,5	16.24 MXN
23732-01202415	12	24	18	1,5	24	1	1,5	24.36 MXN
23732-01402615	14	26	20	2	26	1	1,5	25.76 MXN
23732-01603015	16	30	23	2	30	1	1,5	26.04 MXN
23732-01803215	18	32	25	2	32	1	1,5	27.44 MXN
23732-02003615	20	36	28	3	36	1	1,5	32.20 MXN
23732-02203815	22	38	30	3	38	1	1,5	34.44 MXN
23732-02404215	24	42	33	3	42	1	1,5	40.32 MXN
23732-02604415	26	44	35	3	44	1	1,5	43.40 MXN
23732-02804815	28	48	38	4	48	1	1,5	54.04 MXN
23732-03205415	32	54	43	4	54	1	1,5	60.76 MXN
23732-03806215	38	62	50	4	62	1	1,5	76.72 MXN
23732-04206615	42	66	54	4	66	1	1,5	82.60 MXN
23732-04807420	48	74	61	4	74	1,5	2	113.96 MXN
23732-05207820	52	78	65	4	78	1,5	2	130.20 MXN
23732-06209020	62	90	76	4	90	1,5	2	167.44 MXN
