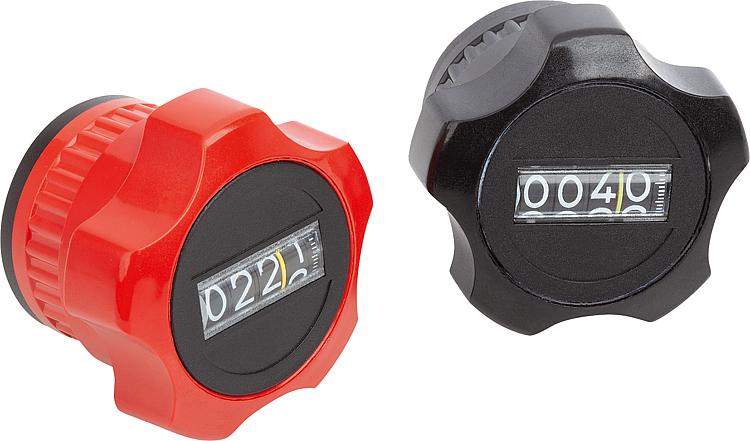

        Botones de regulación con indicador de posicionamiento pantalla digital

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de plástico.
Árbol hueco de acero.
Ventana de plástico.Versión:Carcasa reforzada con fibra de vidrio.
Árbol hueco bruñido.Indicación:Los botones de regulación con indicación de posición integrada permiten la lectura directa de los valores de medición ajustados, como longitudes, caudales, revoluciones, etc. de un solo vistazo. Además, el valor indicado por cada giro del husillo (paso de husillo correspondiente) se puede seleccionar, por lo que los distintos valores indicados se realizan a través de un multiplicador. El apoyo del momento de torsión permite el uso de los botones de regulación en cualquier posición de montaje e incluso en caso de fuertes vibraciones.

** En la 1.ª estrella, indicar la posición del apoyo del momento de torsión; en la 2.ª estrella, indicar la dirección de recuento. (ver ejemplo de pedido "apoyo del momento de torsión, dirección de recuento").Datos técnicos:– Contador compuesto de 4 cifras + lectura precisa
– Altura de cifra de 6 mm aprox.
– Ø del árbol hueco 14 H7 mm
– Resistente a la temperatura hasta 80 °C
– Resistente al aceite y resistente a disolventesA petición:Otras pendientes.Accesorios:– Casquillo reductor 21940Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21952 Botones de regulación con indicador de posicionamiento pantalla digital

258 kB

Planos

Selección/filtro de artículos

Referencia	Color	Pendiente	Visualización tras un giro	Coma en posición	Dirección de recuento	Apoyo del momento de torsión	Precio
21952-01501111	rojo	1,5	001,5	1	1	1	2,394.00 MXN
21952-01501121	rojo	1,5	001,5	1	2	1	2,394.00 MXN
21952-01501211	rojo	1,5	001,5	1	1	2	2,394.00 MXN
21952-01501221	rojo	1,5	001,5	1	2	2	2,394.00 MXN
21952-01501311	rojo	1,5	001,5	1	1	3	2,394.00 MXN
21952-01501321	rojo	1,5	001,5	1	2	3	2,394.00 MXN
21952-01501411	rojo	1,5	001,5	1	1	4	2,394.00 MXN
21952-01501421	rojo	1,5	001,5	1	2	4	2,394.00 MXN
21952-02001111	rojo	2	002,0	1	1	1	2,394.00 MXN
21952-02001121	rojo	2	002,0	1	2	1	2,394.00 MXN
21952-02001211	rojo	2	002,0	1	1	2	2,394.00 MXN
21952-02001221	rojo	2	002,0	1	2	2	2,394.00 MXN
21952-02001311	rojo	2	002,0	1	1	3	2,394.00 MXN
21952-02001321	rojo	2	002,0	1	2	3	2,394.00 MXN
21952-02001411	rojo	2	002,0	1	1	4	2,394.00 MXN
21952-02001421	rojo	2	002,0	1	2	4	2,394.00 MXN
21952-04001111	rojo	4	004,0	1	1	1	2,394.00 MXN
21952-04001121	rojo	4	004,0	1	2	1	2,394.00 MXN
21952-04001211	rojo	4	004,0	1	1	2	2,394.00 MXN
21952-04001221	rojo	4	004,0	1	2	2	2,394.00 MXN
21952-04001311	rojo	4	004,0	1	1	3	2,394.00 MXN
21952-04001321	rojo	4	004,0	1	2	3	2,394.00 MXN
21952-04001411	rojo	4	004,0	1	1	4	2,394.00 MXN
21952-04001421	rojo	4	004,0	1	2	4	2,394.00 MXN
21952-05001111	rojo	5	005,0	1	1	1	2,394.00 MXN
21952-05001121	rojo	5	005,0	1	2	1	2,394.00 MXN
21952-05001211	rojo	5	005,0	1	1	2	2,394.00 MXN
21952-05001221	rojo	5	005,0	1	2	2	2,394.00 MXN
21952-05001311	rojo	5	005,0	1	1	3	2,394.00 MXN
21952-05001321	rojo	5	005,0	1	2	3	2,394.00 MXN
21952-05001411	rojo	5	005,0	1	1	4	2,394.00 MXN
21952-05001421	rojo	5	005,0	1	2	4	2,394.00 MXN
21952-10001111	rojo	10	010,0	1	1	1	2,394.00 MXN
21952-10001121	rojo	10	010,0	1	2	1	2,394.00 MXN
21952-10001211	rojo	10	010,0	1	1	2	2,394.00 MXN
21952-10001221	rojo	10	010,0	1	2	2	2,394.00 MXN
21952-10001311	rojo	10	010,0	1	1	3	2,394.00 MXN
21952-10001321	rojo	10	010,0	1	2	3	2,394.00 MXN
21952-10001411	rojo	10	010,0	1	1	4	2,394.00 MXN
21952-10001421	rojo	10	010,0	1	2	4	2,394.00 MXN
21952-01501112	negro	1,5	001,5	1	1	1	2,394.00 MXN
21952-01501122	negro	1,5	001,5	1	2	1	2,394.00 MXN
21952-01501212	negro	1,5	001,5	1	1	2	2,394.00 MXN
21952-01501222	negro	1,5	001,5	1	2	2	2,394.00 MXN
21952-01501312	negro	1,5	001,5	1	1	3	2,394.00 MXN
21952-01501322	negro	1,5	001,5	1	2	3	2,394.00 MXN
21952-01501412	negro	1,5	001,5	1	1	4	2,394.00 MXN
21952-01501422	negro	1,5	001,5	1	2	4	2,394.00 MXN
21952-02001112	negro	2	002,0	1	1	1	2,394.00 MXN
21952-02001122	negro	2	002,0	1	2	1	2,394.00 MXN
21952-02001212	negro	2	002,0	1	1	2	2,394.00 MXN
21952-02001222	negro	2	002,0	1	2	2	2,394.00 MXN
21952-02001312	negro	2	002,0	1	1	3	2,394.00 MXN
21952-02001322	negro	2	002,0	1	2	3	2,394.00 MXN
21952-02001412	negro	2	002,0	1	1	4	2,394.00 MXN
21952-02001422	negro	2	002,0	1	2	4	2,394.00 MXN
21952-04001112	negro	4	004,0	1	1	1	2,394.00 MXN
21952-04001122	negro	4	004,0	1	2	1	2,394.00 MXN
21952-04001212	negro	4	004,0	1	1	2	2,394.00 MXN
21952-04001222	negro	4	004,0	1	2	2	2,394.00 MXN
21952-04001312	negro	4	004,0	1	1	3	2,394.00 MXN
21952-04001322	negro	4	004,0	1	2	3	2,394.00 MXN
21952-04001412	negro	4	004,0	1	1	4	2,394.00 MXN
21952-04001422	negro	4	004,0	1	2	4	2,394.00 MXN
21952-05001112	negro	5	005,0	1	1	1	2,394.00 MXN
21952-05001122	negro	5	005,0	1	2	1	2,394.00 MXN
21952-05001212	negro	5	005,0	1	1	2	2,394.00 MXN
21952-05001222	negro	5	005,0	1	2	2	2,394.00 MXN
21952-05001312	negro	5	005,0	1	1	3	2,394.00 MXN
21952-05001322	negro	5	005,0	1	2	3	2,394.00 MXN
21952-05001412	negro	5	005,0	1	1	4	2,394.00 MXN
21952-05001422	negro	5	005,0	1	2	4	2,394.00 MXN
21952-10001112	negro	10	010,0	1	1	1	2,394.00 MXN
21952-10001122	negro	10	010,0	1	2	1	2,394.00 MXN
21952-10001212	negro	10	010,0	1	1	2	2,394.00 MXN
21952-10001222	negro	10	010,0	1	2	2	2,394.00 MXN
21952-10001312	negro	10	010,0	1	1	3	2,394.00 MXN
21952-10001322	negro	10	010,0	1	2	3	2,394.00 MXN
21952-10001412	negro	10	010,0	1	1	4	2,394.00 MXN
21952-10001422	negro	10	010,0	1	2	4	2,394.00 MXN
