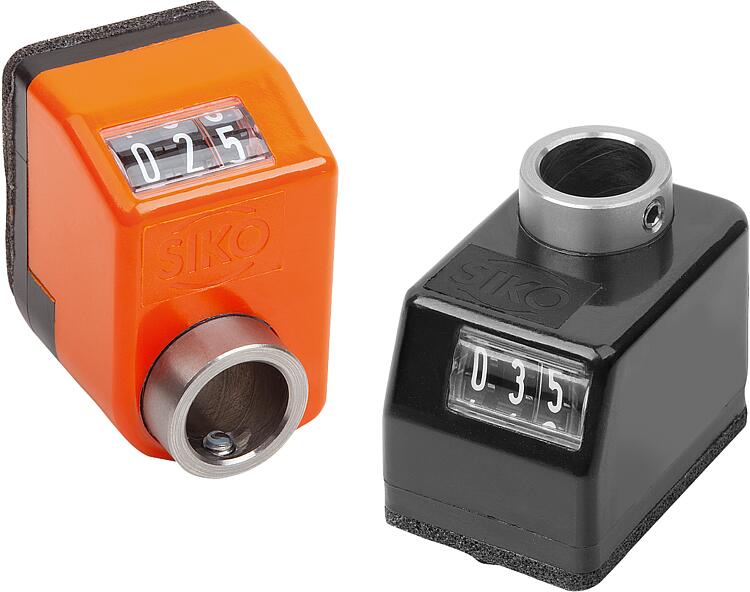

        Indicador de posicionamiento con árbol hueco de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de poliamida 6.
Árbol hueco de acero inoxidable.
Ventana de plástico.
Tornillo prisionero de acero inoxidable.Versión:Carcasa resistente a los golpes.
Árbol hueco y tornillo prisionero de acabado natural.
Ruedas numeradas negras, cifras blancas.Indicación:Los indicadores de posicionamiento permiten la lectura directa de valores de medición ajustados de un solo vistazo.
El valor indicado por cada rotación del husillo (en función de la pendiente de husillo) se puede seleccionar, por lo que los distintos valores indicados se realizan a través de un multiplicador.
Los indicadores de posicionamiento se caracterizan por sus pequeñas dimensiones con una gran claridad de visualización. Son ideales para distancias de husillo reducidas y diámetros de árbol pequeños. Poseen un apoyo del momento de torsión que se inserta en una perforación por el lado opuesto.Datos técnicos:– Contador compuesto de 3 cifras
– Altura de cifra de 4 mm aprox.
– Ø del árbol hueco 10 H7 mm
– Resistente a la temperatura hasta 80 °C
– Resistente al aceite y a disolventesA petición:Visualización en pulgadasCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

21901-05_Datasheet_32252_Indicador_de_posicionamiento_con_rbol_hueco_de_acero_inoxidable--es

244 kB

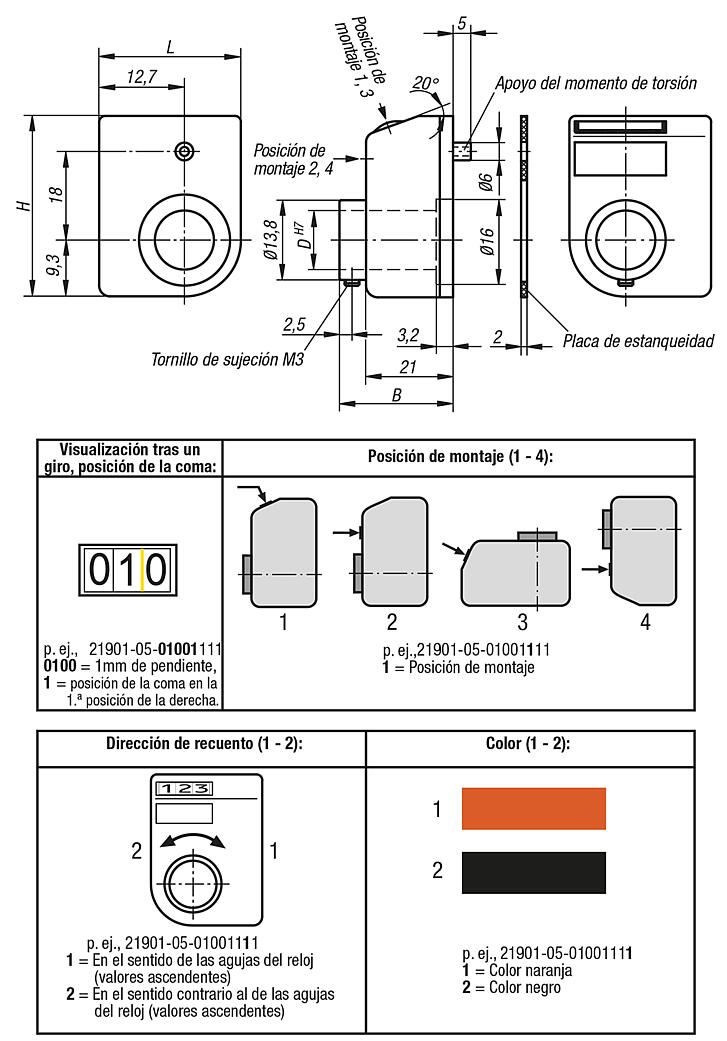

Planos

Selección/filtro de artículos

Referencia	Color del cuerpo de base	B	D	H	L	Pendiente	Coma en posición	máx. revoluciones r. p. m.	Posición de montaje	Dirección de recuento	Visualización tras un giro	Precio
21901-05-01001111	naranja puro RAL 2004	26	10	33	22	1	1	500	1	1	01,0	1,770.44 MXN
21901-05-01001121	naranja puro RAL 2004	26	10	33	22	1	1	500	1	2	01,0	1,770.44 MXN
21901-05-01001211	naranja puro RAL 2004	26	10	33	22	1	1	500	2	1	01,0	1,770.44 MXN
21901-05-01001221	naranja puro RAL 2004	26	10	33	22	1	1	500	2	2	01,0	1,770.44 MXN
21901-05-01001311	naranja puro RAL 2004	26	10	33	22	1	1	500	3	1	01,0	1,770.44 MXN
21901-05-01001321	naranja puro RAL 2004	26	10	33	22	1	1	500	3	2	01,0	1,770.44 MXN
21901-05-01001411	naranja puro RAL 2004	26	10	33	22	1	1	500	4	1	01,0	1,770.44 MXN
21901-05-01001421	naranja puro RAL 2004	26	10	33	22	1	1	500	4	2	01,0	1,770.44 MXN
21901-05-02001111	naranja puro RAL 2004	26	10	33	22	2	1	500	1	1	02,0	1,770.44 MXN
21901-05-02001121	naranja puro RAL 2004	26	10	33	22	2	1	500	1	2	02,0	1,770.44 MXN
21901-05-02001211	naranja puro RAL 2004	26	10	33	22	2	1	500	2	1	02,0	1,770.44 MXN
21901-05-02001221	naranja puro RAL 2004	26	10	33	22	2	1	500	2	2	02,0	1,770.44 MXN
21901-05-02001311	naranja puro RAL 2004	26	10	33	22	2	1	500	3	1	02,0	1,770.44 MXN
21901-05-02001321	naranja puro RAL 2004	26	10	33	22	2	1	500	3	2	02,0	1,770.44 MXN
21901-05-02001411	naranja puro RAL 2004	26	10	33	22	2	1	500	4	1	02,0	1,770.44 MXN
21901-05-02001421	naranja puro RAL 2004	26	10	33	22	2	1	500	4	2	02,0	1,770.44 MXN
21901-05-02501111	naranja puro RAL 2004	26	10	33	22	2,5	1	500	1	1	02,5	1,770.44 MXN
21901-05-02501121	naranja puro RAL 2004	26	10	33	22	2,5	1	500	1	2	02,5	1,770.44 MXN
21901-05-02501211	naranja puro RAL 2004	26	10	33	22	2,5	1	500	2	1	02,5	1,770.44 MXN
21901-05-02501221	naranja puro RAL 2004	26	10	33	22	2,5	1	500	2	2	02,5	1,770.44 MXN
21901-05-02501311	naranja puro RAL 2004	26	10	33	22	2,5	1	500	3	1	02,5	1,770.44 MXN
21901-05-02501321	naranja puro RAL 2004	26	10	33	22	2,5	1	500	3	2	02,5	1,770.44 MXN
21901-05-02501411	naranja puro RAL 2004	26	10	33	22	2,5	1	500	4	1	02,5	1,770.44 MXN
21901-05-02501421	naranja puro RAL 2004	26	10	33	22	2,5	1	500	4	2	02,5	1,770.44 MXN
21901-05-03001111	naranja puro RAL 2004	26	10	33	22	3	1	500	1	1	03,0	1,770.44 MXN
21901-05-03001121	naranja puro RAL 2004	26	10	33	22	3	1	500	1	2	03,0	1,770.44 MXN
21901-05-03001211	naranja puro RAL 2004	26	10	33	22	3	1	500	2	1	03,0	1,770.44 MXN
21901-05-03001221	naranja puro RAL 2004	26	10	33	22	3	1	500	2	2	03,0	1,770.44 MXN
21901-05-03001311	naranja puro RAL 2004	26	10	33	22	3	1	500	3	1	03,0	1,770.44 MXN
21901-05-03001321	naranja puro RAL 2004	26	10	33	22	3	1	500	3	2	03,0	1,770.44 MXN
21901-05-03001411	naranja puro RAL 2004	26	10	33	22	3	1	500	4	1	03,0	1,770.44 MXN
21901-05-03001421	naranja puro RAL 2004	26	10	33	22	3	1	500	4	2	03,0	1,770.44 MXN
21901-05-04001111	naranja puro RAL 2004	26	10	33	22	4	1	375	1	1	04,0	1,770.44 MXN
21901-05-04001121	naranja puro RAL 2004	26	10	33	22	4	1	375	1	2	04,0	1,770.44 MXN
21901-05-04001211	naranja puro RAL 2004	26	10	33	22	4	1	375	2	1	04,0	1,770.44 MXN
21901-05-04001221	naranja puro RAL 2004	26	10	33	22	4	1	375	2	2	04,0	1,770.44 MXN
21901-05-04001311	naranja puro RAL 2004	26	10	33	22	4	1	375	3	1	04,0	1,770.44 MXN
21901-05-04001321	naranja puro RAL 2004	26	10	33	22	4	1	375	3	2	04,0	1,770.44 MXN
21901-05-04001411	naranja puro RAL 2004	26	10	33	22	4	1	375	4	1	04,0	1,770.44 MXN
21901-05-04001421	naranja puro RAL 2004	26	10	33	22	4	1	375	4	2	04,0	1,770.44 MXN
21901-05-05001111	naranja puro RAL 2004	26	10	33	22	5	1	300	1	1	05,0	1,770.44 MXN
21901-05-05001121	naranja puro RAL 2004	26	10	33	22	5	1	300	1	2	05,0	1,770.44 MXN
21901-05-05001211	naranja puro RAL 2004	26	10	33	22	5	1	300	2	1	05,0	1,770.44 MXN
21901-05-05001221	naranja puro RAL 2004	26	10	33	22	5	1	300	2	2	05,0	1,770.44 MXN
21901-05-05001311	naranja puro RAL 2004	26	10	33	22	5	1	300	3	1	05,0	1,770.44 MXN
21901-05-05001321	naranja puro RAL 2004	26	10	33	22	5	1	300	3	2	05,0	1,770.44 MXN
21901-05-05001411	naranja puro RAL 2004	26	10	33	22	5	1	300	4	1	05,0	1,770.44 MXN
21901-05-05001421	naranja puro RAL 2004	26	10	33	22	5	1	300	4	2	05,0	1,770.44 MXN
21901-05-06001111	naranja puro RAL 2004	26	10	33	22	6	1	250	1	1	06,0	1,770.44 MXN
21901-05-06001121	naranja puro RAL 2004	26	10	33	22	6	1	250	1	2	06,0	1,770.44 MXN
21901-05-06001211	naranja puro RAL 2004	26	10	33	22	6	1	250	2	1	06,0	1,770.44 MXN
21901-05-06001221	naranja puro RAL 2004	26	10	33	22	6	1	250	2	2	06,0	1,770.44 MXN
21901-05-06001311	naranja puro RAL 2004	26	10	33	22	6	1	250	3	1	06,0	1,770.44 MXN
21901-05-06001321	naranja puro RAL 2004	26	10	33	22	6	1	250	3	2	06,0	1,770.44 MXN
21901-05-06001411	naranja puro RAL 2004	26	10	33	22	6	1	250	4	1	06,0	1,770.44 MXN
21901-05-06001421	naranja puro RAL 2004	26	10	33	22	6	1	250	4	2	06,0	1,770.44 MXN
21901-05-08001111	naranja puro RAL 2004	26	10	33	22	8	1	180	1	1	08,0	1,770.44 MXN
21901-05-08001121	naranja puro RAL 2004	26	10	33	22	8	1	180	1	2	08,0	1,770.44 MXN
21901-05-08001211	naranja puro RAL 2004	26	10	33	22	8	1	180	2	1	08,0	1,770.44 MXN
21901-05-08001221	naranja puro RAL 2004	26	10	33	22	8	1	180	2	2	08,0	1,770.44 MXN
21901-05-08001311	naranja puro RAL 2004	26	10	33	22	8	1	180	3	1	08,0	1,770.44 MXN
21901-05-08001321	naranja puro RAL 2004	26	10	33	22	8	1	180	3	2	08,0	1,770.44 MXN
21901-05-08001411	naranja puro RAL 2004	26	10	33	22	8	1	180	4	1	08,0	1,770.44 MXN
21901-05-08001421	naranja puro RAL 2004	26	10	33	22	8	1	180	4	2	08,0	1,770.44 MXN
21901-05-10001111	naranja puro RAL 2004	26	10	33	22	10	1	150	1	1	10,0	1,770.44 MXN
21901-05-10001121	naranja puro RAL 2004	26	10	33	22	10	1	150	1	2	10,0	1,770.44 MXN
21901-05-10001211	naranja puro RAL 2004	26	10	33	22	10	1	150	2	1	10,0	1,770.44 MXN
21901-05-10001221	naranja puro RAL 2004	26	10	33	22	10	1	150	2	2	10,0	1,770.44 MXN
21901-05-10001311	naranja puro RAL 2004	26	10	33	22	10	1	150	3	1	10,0	1,770.44 MXN
21901-05-10001321	naranja puro RAL 2004	26	10	33	22	10	1	150	3	2	10,0	1,770.44 MXN
21901-05-10001411	naranja puro RAL 2004	26	10	33	22	10	1	150	4	1	10,0	1,770.44 MXN
21901-05-10001421	naranja puro RAL 2004	26	10	33	22	10	1	150	4	2	10,0	1,770.44 MXN
21901-05-01001112	negro	26	10	33	22	1	1	500	1	1	01,0	1,770.44 MXN
21901-05-01001122	negro	26	10	33	22	1	1	500	1	2	01,0	1,770.44 MXN
21901-05-01001212	negro	26	10	33	22	1	1	500	2	1	01,0	1,770.44 MXN
21901-05-01001222	negro	26	10	33	22	1	1	500	2	2	01,0	1,770.44 MXN
21901-05-01001312	negro	26	10	33	22	1	1	500	3	1	01,0	1,770.44 MXN
21901-05-01001322	negro	26	10	33	22	1	1	500	3	2	01,0	1,770.44 MXN
21901-05-01001412	negro	26	10	33	22	1	1	500	4	1	01,0	1,770.44 MXN
21901-05-01001422	negro	26	10	33	22	1	1	500	4	2	01,0	1,770.44 MXN
21901-05-02001112	negro	26	10	33	22	2	1	500	1	1	02,0	1,770.44 MXN
21901-05-02001122	negro	26	10	33	22	2	1	500	1	2	02,0	1,770.44 MXN
21901-05-02001212	negro	26	10	33	22	2	1	500	2	1	02,0	1,770.44 MXN
21901-05-02001222	negro	26	10	33	22	2	1	500	2	2	02,0	1,770.44 MXN
21901-05-02001312	negro	26	10	33	22	2	1	500	3	1	02,0	1,770.44 MXN
21901-05-02001322	negro	26	10	33	22	2	1	500	3	2	02,0	1,770.44 MXN
21901-05-02001412	negro	26	10	33	22	2	1	500	4	1	02,0	1,770.44 MXN
21901-05-02001422	negro	26	10	33	22	2	1	500	4	2	02,0	1,770.44 MXN
21901-05-02501112	negro	26	10	33	22	2,5	1	500	1	1	02,5	1,770.44 MXN
21901-05-02501122	negro	26	10	33	22	2,5	1	500	1	2	02,5	1,770.44 MXN
21901-05-02501212	negro	26	10	33	22	2,5	1	500	2	1	02,5	1,770.44 MXN
21901-05-02501222	negro	26	10	33	22	2,5	1	500	2	2	02,5	1,770.44 MXN
21901-05-02501312	negro	26	10	33	22	2,5	1	500	3	1	02,5	1,770.44 MXN
21901-05-02501322	negro	26	10	33	22	2,5	1	500	3	2	02,5	1,770.44 MXN
21901-05-02501412	negro	26	10	33	22	2,5	1	500	4	1	02,5	1,770.44 MXN
21901-05-02501422	negro	26	10	33	22	2,5	1	500	4	2	02,5	1,770.44 MXN
21901-05-03001112	negro	26	10	33	22	3	1	500	1	1	03,0	1,770.44 MXN
21901-05-03001122	negro	26	10	33	22	3	1	500	1	2	03,0	1,770.44 MXN
21901-05-03001212	negro	26	10	33	22	3	1	500	2	1	03,0	1,770.44 MXN
21901-05-03001222	negro	26	10	33	22	3	1	500	2	2	03,0	1,770.44 MXN
21901-05-03001312	negro	26	10	33	22	3	1	500	3	1	03,0	1,770.44 MXN
21901-05-03001322	negro	26	10	33	22	3	1	500	3	2	03,0	1,770.44 MXN
21901-05-03001412	negro	26	10	33	22	3	1	500	4	1	03,0	1,770.44 MXN
21901-05-03001422	negro	26	10	33	22	3	1	500	4	2	03,0	1,770.44 MXN
21901-05-04001112	negro	26	10	33	22	4	1	375	1	1	04,0	1,770.44 MXN
21901-05-04001122	negro	26	10	33	22	4	1	375	1	2	04,0	1,770.44 MXN
21901-05-04001212	negro	26	10	33	22	4	1	375	2	1	04,0	1,770.44 MXN
21901-05-04001222	negro	26	10	33	22	4	1	375	2	2	04,0	1,770.44 MXN
21901-05-04001312	negro	26	10	33	22	4	1	375	3	1	04,0	1,770.44 MXN
21901-05-04001322	negro	26	10	33	22	4	1	375	3	2	04,0	1,770.44 MXN
21901-05-04001412	negro	26	10	33	22	4	1	375	4	1	04,0	1,770.44 MXN
21901-05-04001422	negro	26	10	33	22	4	1	375	4	2	04,0	1,770.44 MXN
21901-05-05001112	negro	26	10	33	22	5	1	300	1	1	05,0	1,770.44 MXN
21901-05-05001122	negro	26	10	33	22	5	1	300	1	2	05,0	1,770.44 MXN
21901-05-05001212	negro	26	10	33	22	5	1	300	2	1	05,0	1,770.44 MXN
21901-05-05001222	negro	26	10	33	22	5	1	300	2	2	05,0	1,770.44 MXN
21901-05-05001312	negro	26	10	33	22	5	1	300	3	1	05,0	1,770.44 MXN
21901-05-05001322	negro	26	10	33	22	5	1	300	3	2	05,0	1,770.44 MXN
21901-05-05001412	negro	26	10	33	22	5	1	300	4	1	05,0	1,770.44 MXN
21901-05-05001422	negro	26	10	33	22	5	1	300	4	2	05,0	1,770.44 MXN
21901-05-06001112	negro	26	10	33	22	6	1	250	1	1	06,0	1,770.44 MXN
21901-05-06001122	negro	26	10	33	22	6	1	250	1	2	06,0	1,770.44 MXN
21901-05-06001212	negro	26	10	33	22	6	1	250	2	1	06,0	1,770.44 MXN
21901-05-06001222	negro	26	10	33	22	6	1	250	2	2	06,0	1,770.44 MXN
21901-05-06001312	negro	26	10	33	22	6	1	250	3	1	06,0	1,770.44 MXN
21901-05-06001322	negro	26	10	33	22	6	1	250	3	2	06,0	1,770.44 MXN
21901-05-06001412	negro	26	10	33	22	6	1	250	4	1	06,0	1,770.44 MXN
21901-05-06001422	negro	26	10	33	22	6	1	250	4	2	06,0	1,770.44 MXN
21901-05-08001112	negro	26	10	33	22	8	1	180	1	1	08,0	1,770.44 MXN
21901-05-08001122	negro	26	10	33	22	8	1	180	1	2	08,0	1,770.44 MXN
21901-05-08001212	negro	26	10	33	22	8	1	180	2	1	08,0	1,770.44 MXN
21901-05-08001222	negro	26	10	33	22	8	1	180	2	2	08,0	1,770.44 MXN
21901-05-08001312	negro	26	10	33	22	8	1	180	3	1	08,0	1,770.44 MXN
21901-05-08001322	negro	26	10	33	22	8	1	180	3	2	08,0	1,770.44 MXN
21901-05-08001412	negro	26	10	33	22	8	1	180	4	1	08,0	1,770.44 MXN
21901-05-08001422	negro	26	10	33	22	8	1	180	4	2	08,0	1,770.44 MXN
21901-05-10001112	negro	26	10	33	22	10	1	150	1	1	10,0	1,770.44 MXN
21901-05-10001122	negro	26	10	33	22	10	1	150	1	2	10,0	1,770.44 MXN
21901-05-10001212	negro	26	10	33	22	10	1	150	2	1	10,0	1,770.44 MXN
21901-05-10001222	negro	26	10	33	22	10	1	150	2	2	10,0	1,770.44 MXN
21901-05-10001312	negro	26	10	33	22	10	1	150	3	1	10,0	1,770.44 MXN
21901-05-10001322	negro	26	10	33	22	10	1	150	3	2	10,0	1,770.44 MXN
21901-05-10001412	negro	26	10	33	22	10	1	150	4	1	10,0	1,770.44 MXN
21901-05-10001422	negro	26	10	33	22	10	1	150	4	2	10,0	1,770.44 MXN
