Descripción del artículo/Imágenes del producto |
|
|

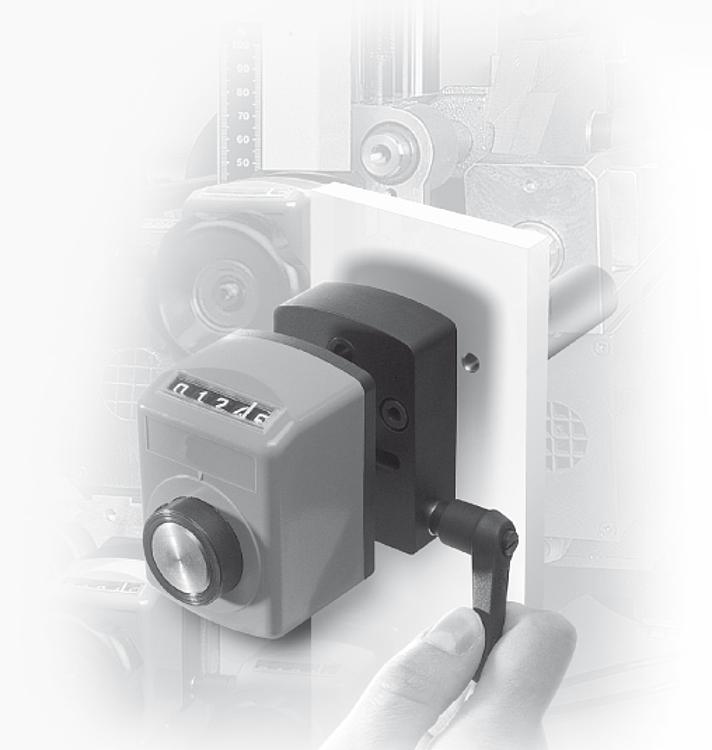

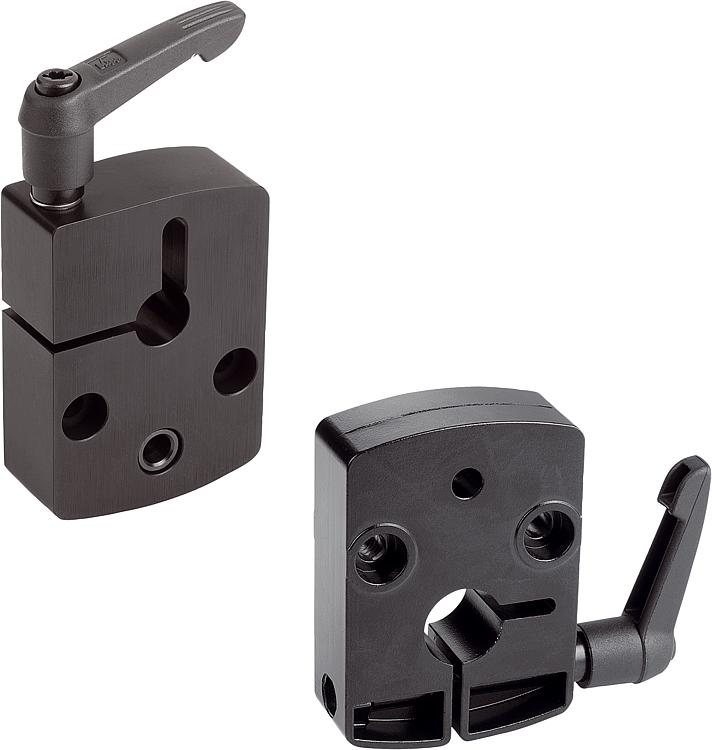

DescripciónDescripción del producto:Las placas de montaje forman una unidad compacta con los indicadores de posicionamiento. Garantizan una sujeción de husillo segura son necesidad de trabajos de construcción adicionales.Material:Posición de montaje 1, carcasa de fundición inyectada de cinc.
Posición de montaje 3, carcasa de aluminio.
Palanca de sujeción de plástico.Versión:Posición de montaje 1, carcasa lacada.
Posición de montaje 3, carcasa anodizada.
Palanca de sujeción gris antracita.
Indicación:Debido al montaje sencillo, la placa de montaje también es muy adecuada para modificaciones de instalaciones existentes. Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

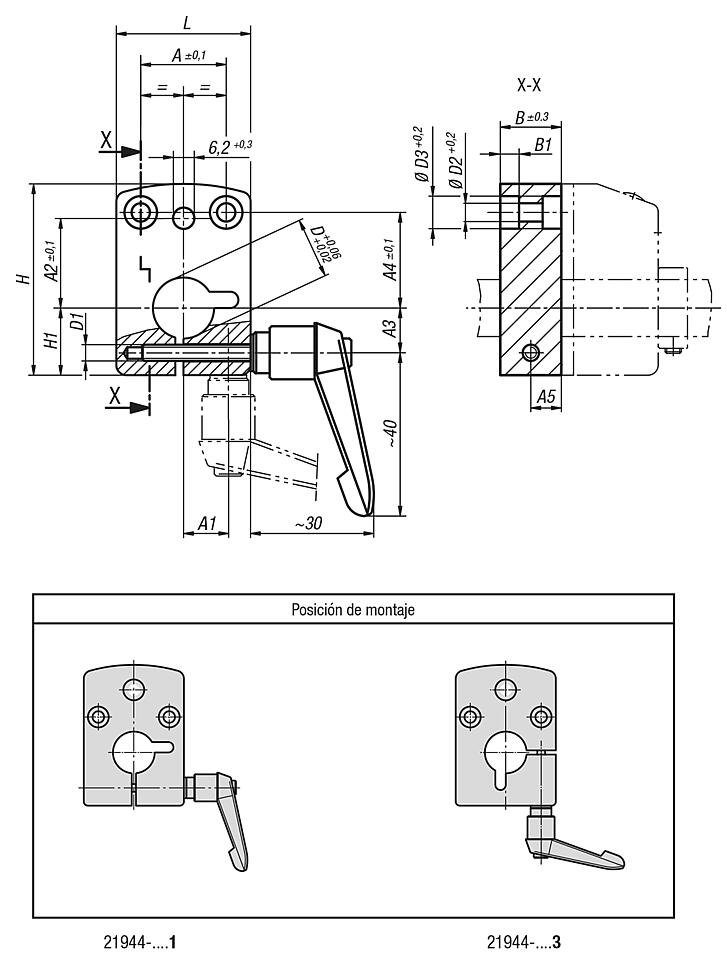

Referencia
Posición
de montaje 1 | Referencia
Posición
de montaje 3 | A | A1 | A2 | A3 | A4 | A5 | B | B1 | D | D1
| D2 | D3 | H | H1 | L | Adecuado para
el indicador
de posición | Filtro |
|---|
| 21944-04081 | 21944-04083 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 8 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - |  | | 21944-04101 | 21944-04103 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 10 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - | | | 21944-04121 | 21944-04123 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 12 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - | | | 21944-04141 | 21944-04143 | 21 | -/11 | 22 | 11/- | 23,5 | 7,5 | 15 | 4,6 | 14 | M4 | 4,5 | 8 | 47 | 16,5 | 33 | - | | | 21944-09121 | 21944-09123 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 12 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | | | 21944-09141 | 21944-09143 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 14 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | | | 21944-09161 | 21944-09163 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 16 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | | | 21944-09201 | 21944-09203 | 34 | -/17 | 30 | 17/- | 17 | 10 | 20 | 5,5 | 20 | M5 | 5,5 | 10 | 67,5 | 25,5 | 48 | - | |
