Descripción del artículo/Imágenes del producto

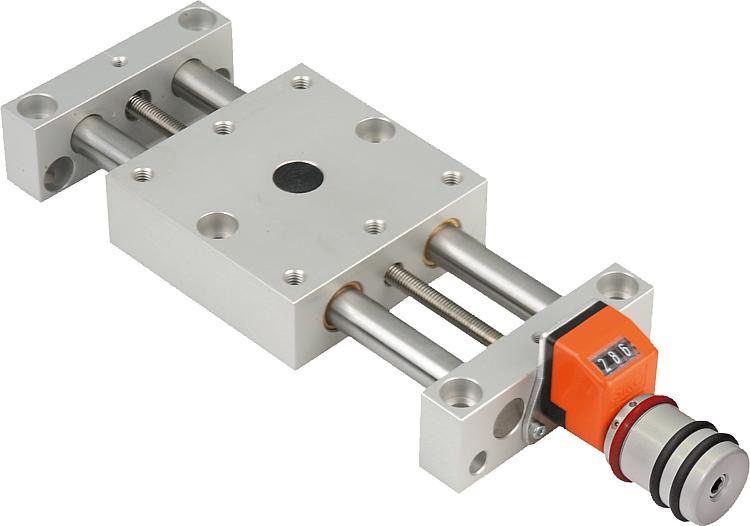

DescripciónMaterial:Soporte de rodamiento y carro de aleación de aluminio anodizado. Columnas guía de acero inoxidable pulido. Husillo de acero inoxidable, rosca laminada. Guía de cojinete de deslizamiento, sin mantenimiento.
Indicador de posicionamiento de plástico.
Versión:Juego radial de la guía menor que 0,02 mm. Sin juego axial. Husillo autobloqueante con sujeción adicional.Indicación:Gracias a las guías prácticamente sin juego y al husillo completamente sin juego, no es necesario aflojar ni apretar el husillo para realizar el ajuste.
Indicador de posicionamiento digital con una precisión de 0,1 mm, números ascendentes al girar a la derecha. El valor indicado por el indicador de posicionamiento se puede ajustar girando el anillo de arrastre. La posición de montaje del indicador de posicionamiento se puede fijar en 4 posiciones con un tornillo. El tamaño 25 permite 3 posiciones (arriba, derecha e izquierda).
La mesa de posicionamiento de diseño modular se puede combinar fácilmente independientemente de su tamaño.

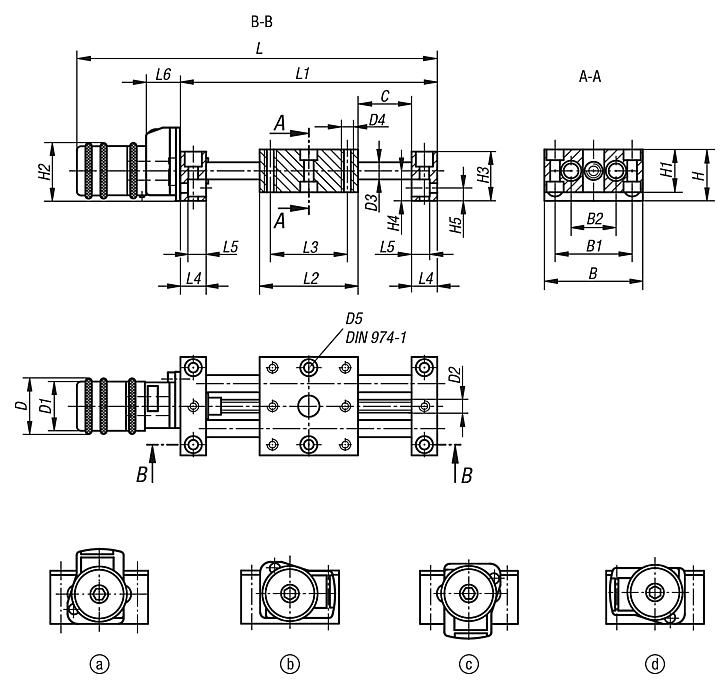

Indicación sobre el dibujo:
Posición de montaje del indicador de posicionamiento:
a) Arriba (estándar)
b) A la derecha
c) Abajo
d) A la izquierda
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 21122 Mesas de posicionamiento largas con indicador de posicionamiento 240 kB

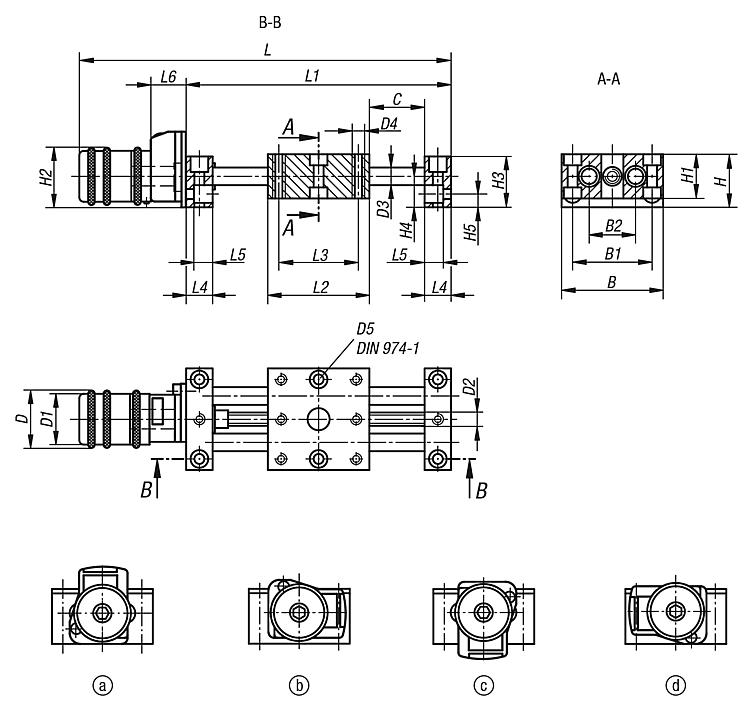

Planos

Mesas de posicionamiento largas con indicador de posicionamiento
Mesas de posicionamiento largas con indicador de posicionamiento

Selección/filtro de artículos

ReferenciaBB1B2C
(Carrera)
D

D1D2D3D4D5HH1H2H3H4H5LL1L2L3L4L5L6F1
N
F2
N
F3
N
Mx
Nm
My
Nm
Mz
Nm
CADAcc.PrecioPedir
21122-08463621482623M6x18M44242027231461751204636128,5232002002003,63,63,6 7,771.68 MXN
21122-12756038732623M6x112M66282528,52715,572351807560151123300300300181818 10,678.92 MXN
21122-2515013090865246M16x225M1010535054522813388290150130251836100010001000656518 20,160.28 MXN
