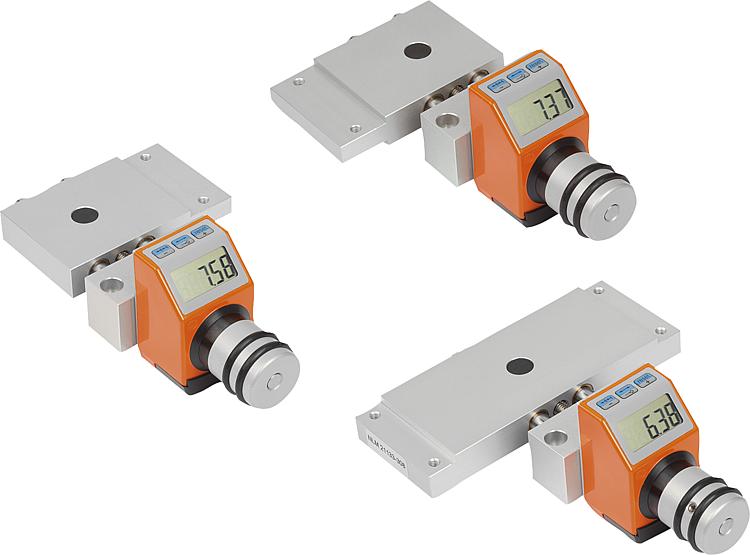

21133Mesas en cruz cortas con indicador de posicionamiento... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Soporte de rodamiento y carro de aleación de aluminio, anodizado.
Columnas guía de acero inoxidable, pulido.
Husillo de acero inoxidable, rosca laminada.
Guía de cojinete de deslizamiento, sin mantenimiento.
Indicador de posicionamiento de plástico.Versión:Juego radial de la guía menor de 0,02 mm. Sin juego axial. Husillo autobloqueante con sujeción adicional.Indicación:Gracias a las guías prácticamente sin juego y al husillo completamente sin juego, no es necesario aflojar ni apretar el husillo para realizar el ajuste.
Indicador de posicionamiento electrónico con precisión de 0,01 mm y pantalla LCD grande. Los ajustes de Reinicio, Medida incremental y Offset pueden realizarse a través del teclado.
La vida útil de la pila es de 2 años. La pila puede cambiarse de forma rápida y fácil.
La posición de montaje del indicador de posicionamiento se puede fijar en 4 posiciones con un tornillo.

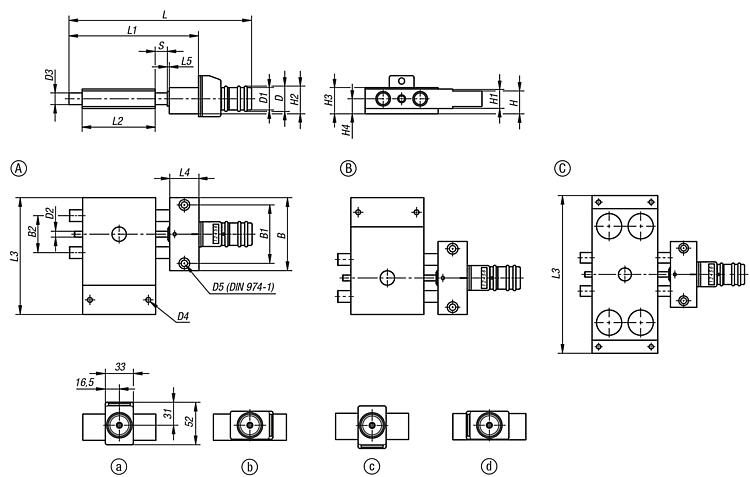

Gracias al diseño modular la mesa en cruz se puede combinar fácilmente en su tamaño respectivo con mesas de posicionamiento, mesas elevadoras y otros accesorios.Indicación sobre el dibujo:Posición de montaje del indicador de posicionamiento:
a) Arriba (estándar)
b) A la derecha
c) Abajo
d) A la izquierda DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|

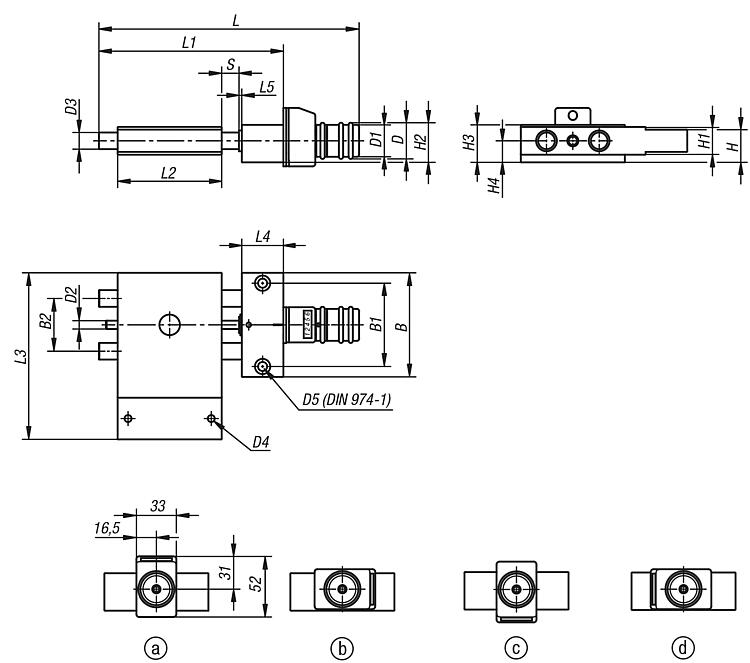

Mesas en cruz cortas con indicador de posicionamiento electrónico, forma A |
Más información |
Selección/filtro de artículos |
|
| Referencia | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | Carrera
S | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Precio | Pedir |
|---|
| 21133-108 | 46 | 36 | 21 | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 139 | 80 | 46 | 75 | 20 | 2 | 14 | 200 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 |  | | A petición | | | 21133-112 | 75 | 60 | 38 | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 192 | 133 | 75 | 120 | 30 | 2 | 25 | 300 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | | | A petición | |
|

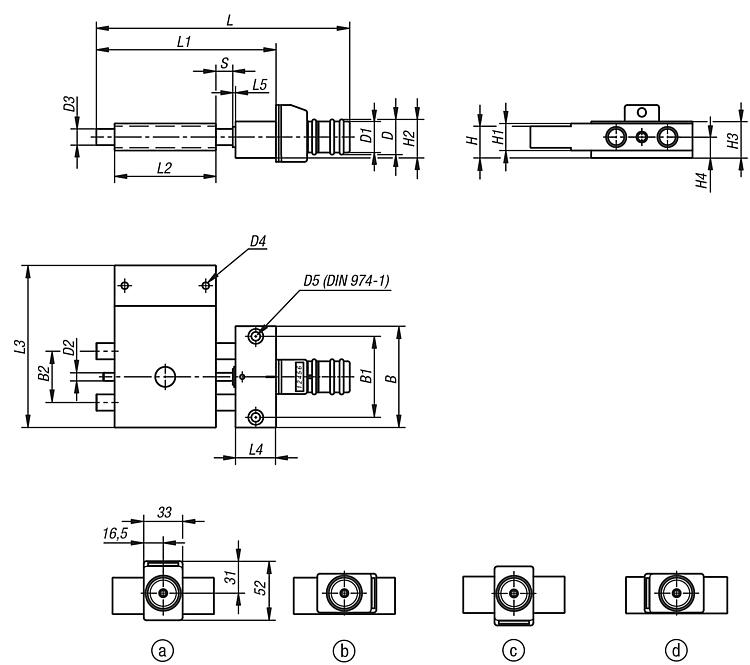

Mesas en cruz cortas con indicador de posicionamiento electrónico, forma B |
Más información |
Selección/filtro de artículos |
|
| Referencia | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | Carrera
S | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Precio | Pedir |
|---|
| 21133-208 | 46 | 36 | 21 | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 139 | 80 | 46 | 75 | 20 | 2 | 14 | 200 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 | | | A petición | | | 21133-212 | 75 | 60 | 38 | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 192 | 133 | 75 | 120 | 30 | 2 | 25 | 300 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | | | A petición | |
|
Mesas en cruz cortas con indicador de posicionamiento electrónico, forma C |
Más información |
Selección/filtro de artículos |
|
| Referencia | B | B1 | B2 | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | L5 | Carrera
S | F1
N | F2
N
| F3
N | Mx
Nm | My
Nm | Mz
Nm | CAD | Acc. | Precio | Pedir |
|---|
| 21133-308 | 46 | 36 | 21 | 26 | 23 | M6x1 | 8 | M4 | 4 | 18 | 14 | 27 | 23 | 14 | 139 | 80 | 46 | 120 | 20 | 2 | 14 | 200 | 200 | X = 39 (50) | 1,9 | 0,9 | 1,9 | | | A petición | | | 21133-312 | 75 | 60 | 38 | 26 | 23 | M6x1 | 12 | M6 | 6 | 23,5 | 20 | 29 | 27 | 15,5 | 192 | 133 | 75 | 180 | 30 | 2 | 25 | 300 | 300 | X = 58 (100) | 5,5 | 3 | 5,5 | | | A petición | |
|
