        Placas de base de montaje

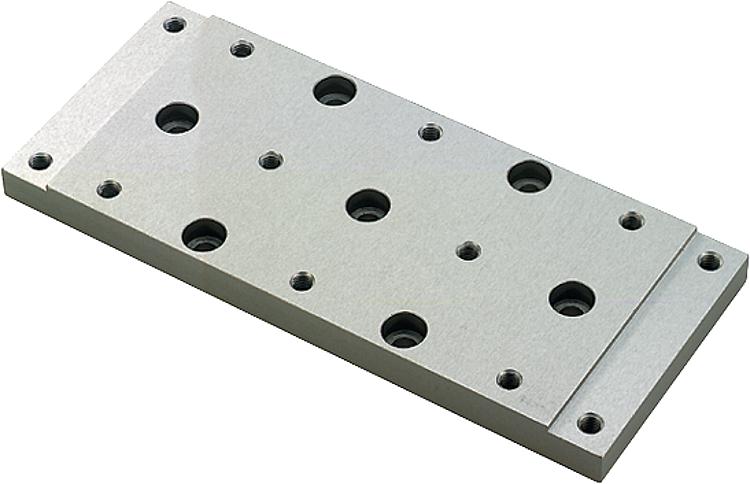

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Aleación de aluminio.Versión:Anodizado.Indicación:Adecuado para 21100, 21102, 21120, 21122, 21150, 21160, 21162 y 21190 en cualquier tamaño.Indicación sobre el dibujo:

Todos los avellanados según DIN 974-1 (D),
todas las perforaciones roscadas M (D).

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21180 Placas de base de montaje

151 kB

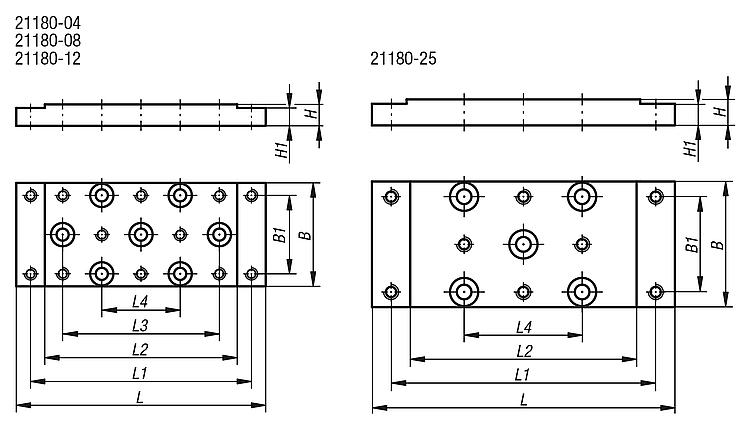

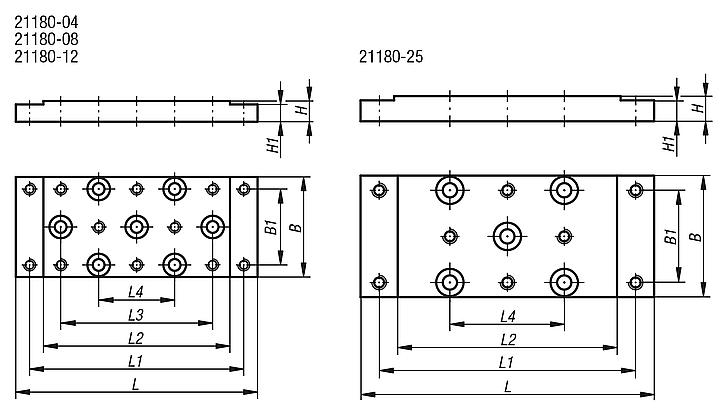

Planos

Selección/filtro de artículos

Referencia	B	B1	D	H	H1	L	L1	L2	L3	L4	Precio
21180-04	29	22	3	6	5	70	62	54	44	22	1,108.80 MXN
21180-08	46	36	4	8	6	120	108	96	72	36	1,224.16 MXN
21180-12	75	60	6	12	10	180	165	150	120	60	1,568.56 MXN
21180-25	150	130	10	20	18	290	265	240	-	130	3,118.08 MXN
