        Poleas de correas dentadas perfil HTD 8M, para montaje con casquillos de sujeción Taper
        Poleas de correas dentadas perfil HTD 8M, para montaje con casquillos de sujeción Taper para anchura de correa de 50 mm

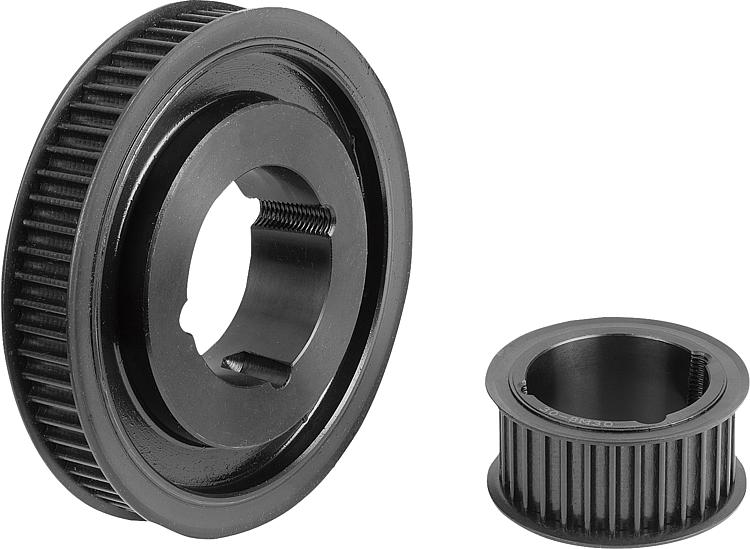

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Fundición gris.Versión:Fosfatado.Indicación:Perfil HTD estándar con división métrica (dentado semicircular). Por lo menos una polea de correas dentadas deberá tener una brida de guía. Perforación cónica para casquillos de sujeción Taper. Los casquillos de sujeción Taper se deben pedir por separado y están disponibles con distintos diámetros del árbol. Las poleas con perforaciones Taper tienen equilibrado estático según ISO 1940 nivel de calidad G16.Accesorios:Casquillos de sujeción cónicos 23200.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22005_50mm Poleas de correas dentadas perfil HTD 8M, para montaje con casquillos de sujeción Taper para anchura de correa de 50 mm

209 kB

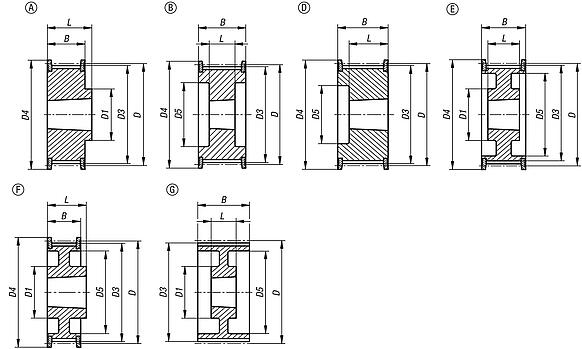

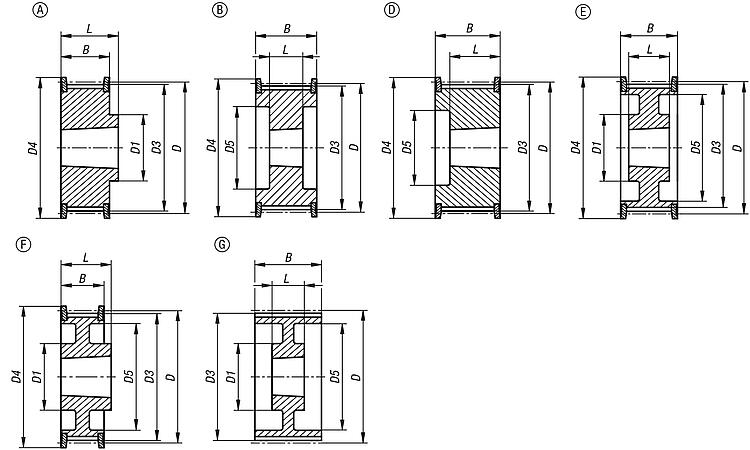

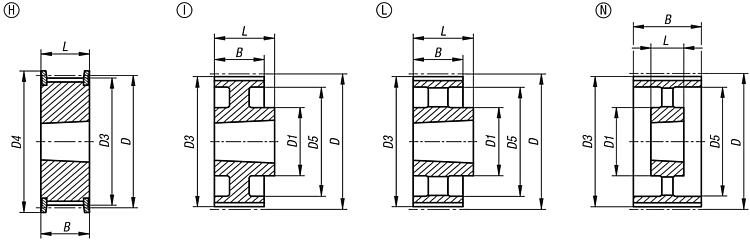

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Versión 2	Número de dientes	D	D1 máx.	D3	D4 máx.	D5	B	L	Precio
22005-0850028	B	fundición gris	p. casquillo de sujeción cónico 1108	28	71,3	-	69,93	77	52	60	22	596.40 MXN
22005-0850030	D	fundición gris	p. casquillo de sujeción cónico 1615	30	76,39	-	75,02	84	58	60	38	624.68 MXN
22005-0850032	D	fundición gris	p. casquillo de sujeción cónico 1615	32	81,49	-	80,12	88	60	60	38	680.96 MXN
22005-0850034	D	fundición gris	p. casquillo de sujeción cónico 1615	34	86,58	-	85,21	94	66	60	38	721.56 MXN
22005-0850036	D	fundición gris	p. casquillo de sujeción cónico 1615	36	91,67	-	90,3	98	68	60	38	781.20 MXN
22005-0850038	D	fundición gris	p. casquillo de sujeción cónico 1615	38	96,77	-	95,39	104	75	60	38	823.76 MXN
22005-0850040	B	fundición gris	p. casquillo de sujeción cónico 2012	40	101,86	-	100,49	108	80	60	32	883.40 MXN
22005-0850044	B	fundición gris	p. casquillo de sujeción cónico 2012	44	112,05	-	110,67	121	90	60	32	1,041.60 MXN
22005-0850048	B	fundición gris	p. casquillo de sujeción cónico 2012	48	122,23	-	120,86	129	100	60	32	1,072.40 MXN
22005-0850056	B	fundición gris	p. casquillo de sujeción cónico 2517	56	142,6	-	141,23	150	120	60	45	1,381.52 MXN
22005-0850064	E	fundición gris	p. casquillo de sujeción cónico 2517	64	162,97	120	161,6	168	138	60	45	1,953.00 MXN
22005-0850072	E	fundición gris	p. casquillo de sujeción cónico 2517	72	183,35	125	181,97	192	158	60	45	1,986.88 MXN
22005-0850080	G	fundición gris	p. casquillo de sujeción cónico 3020	80	203,74	170	202,35	-	178	60	51	2,463.44 MXN
22005-0850090	G	fundición gris	p. casquillo de sujeción cónico 3020	90	229,18	170	227,81	-	204	60	51	3,239.32 MXN
22005-0850112	N	fundición gris	p. casquillo de sujeción cónico 3020	112	285,21	170	283,83	-	260	60	51	3,451.28 MXN
22005-0850144	N	fundición gris	p. casquillo de sujeción cónico 3020	144	366,69	170	365,32	-	341	60	51	4,245.08 MXN
22005-0850168	N	fundición gris	p. casquillo de sujeción cónico 3020	168	427,8	198	426,42	-	402	60	51	5,712.28 MXN
22005-0850192	N	fundición gris	p. casquillo de sujeción cónico 3020	192	488,92	198	487,54	-	462	60	51	7,951.72 MXN
