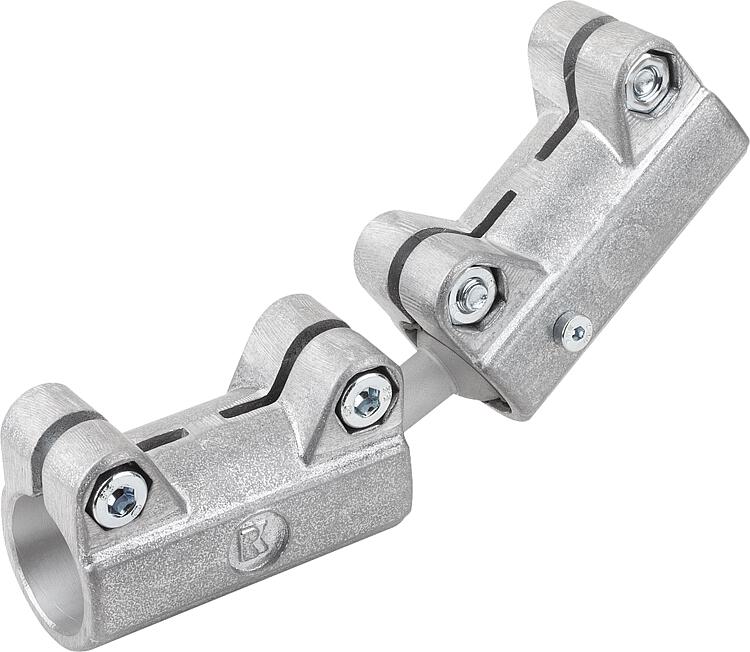

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los conectores para tubos rectos sirven para la conexión axial. Se pueden enroscar en máquinas o bastidores. Con una articulación esférica doble que pueda pivotar libremente 60° se pueden unir dos conectores para tubos rectos.
Esto permite construcciones de tubos ajustables de forma muy flexible y representan una alternativa a las construcciones soldadas convencionales.
Material:Fundición de aluminio.
Tornillo de cabeza cilíndrica ISO 4762 y tuerca hexagonal DIN 985, acero.
Versión:Rectificado por vibración.
Tornillo de cabeza cilíndrica y tuerca hexagonal, cincado.
Indicación:Combinable con otros conectores para tubo del tamaño 30 mm.

Un recubrimiento especial de la superficie de la articulación esférica garantiza una sujeción altamente resistente.

Momento de torsión máx. para apretar los tornillos de fijación:
M6: 10 N m.
M8: 25 N m.
M10: 50 N m.

Las fuerzas y los momentos indicados son valores orientativos no vinculantes que pueden no alcanzarse en casos particulares debido a las distintas condiciones de uso, por ejemplo, la temperatura o las propiedades de la superficie de los perfiles que se van a sujetar.
Estos datos no constituyen una garantía de calidad ni una característica garantizada de los productos.
Accesorios:- Tubos redondos y tubos cuadrados 29050Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 29022 Conectores para tubos rectos de aluminio con articulación esférica doble 328 kB

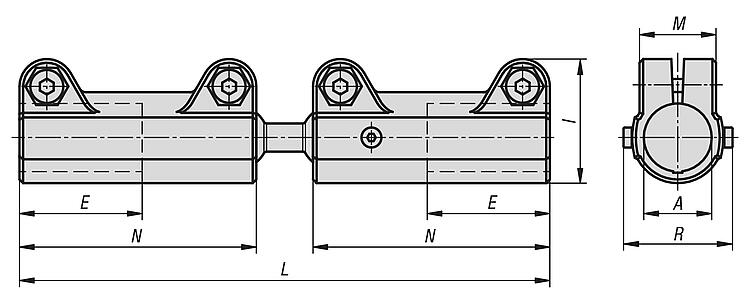

Planos

Conectores para tubos rectos de aluminio con articulación esférica doble

Selección/filtro de artículos

ReferenciaA

EILMNRMb (Nm)CADAcc.PrecioPedir
29022-53030230,1405318433804740 3,283.00 MXN
