        Módulos lineales neumáticos con tres guías redondas

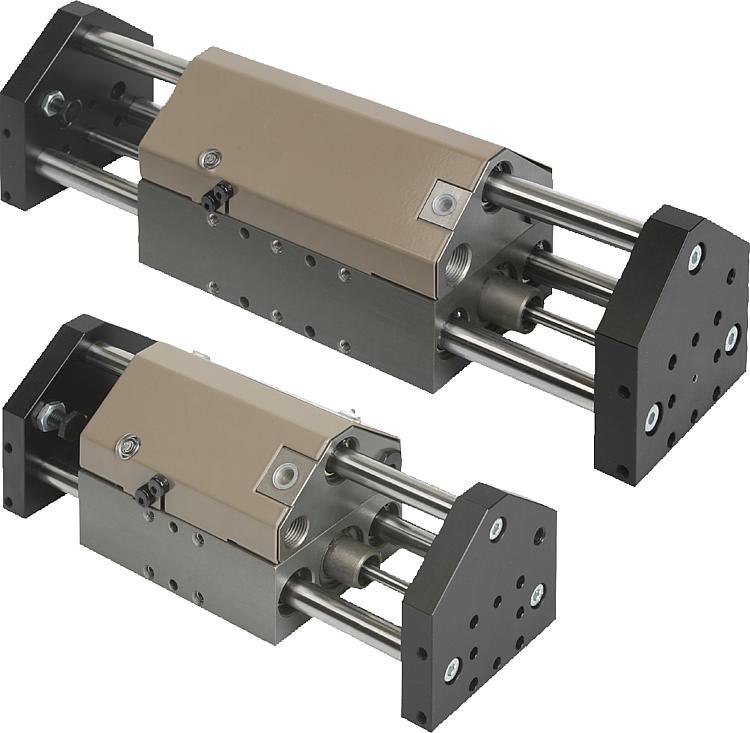

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base y placas de bridas EN AW-5754. Árboles guía de acero.Versión:Cuerpo base con revestimiento duro.
Placas de bridas anodizadas.
Árboles guía endurecidos.Indicación:Módulos lineales neumáticos sin mantenimiento con tres árboles de acero de precisión y casquillos de cojinete lineal de bolas con anillos separadores. Accionamiento mediante cilindro de acción doble. Todas las roscas de fijación están provistas de insertos roscados. Los amortiguadores e interruptores de proximidad, disponibles como accesorios, se pueden integrar en el montaje (no sobresalen bordes). Reproducibilidad al 100 % gracias a la estructura en unión continua. Todos los tamaños y todas las variantes de carrera se pueden combinar sin necesidad de las placas del adaptador.
Se puede alcanzar una precisión de repetición de ±0,01 mm.

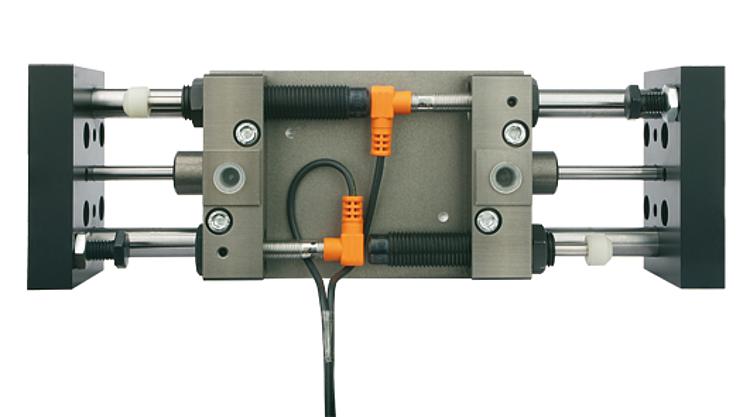

Las indicaciones de carga se aplican a carros dispuestos en el centro.Rango de temperatura:De +5 °C a +80 °CA petición:Disponible con cartucho fijo como seguro de carrera.Accesorios:Amortiguador, interruptor de proximidad y conector, ver tabla.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 20000 Módulos lineales neumáticos con tres guías redondas

290 kB

Indicación técnica para módulos lineales neumáticos con guías redondas

1,7 MB

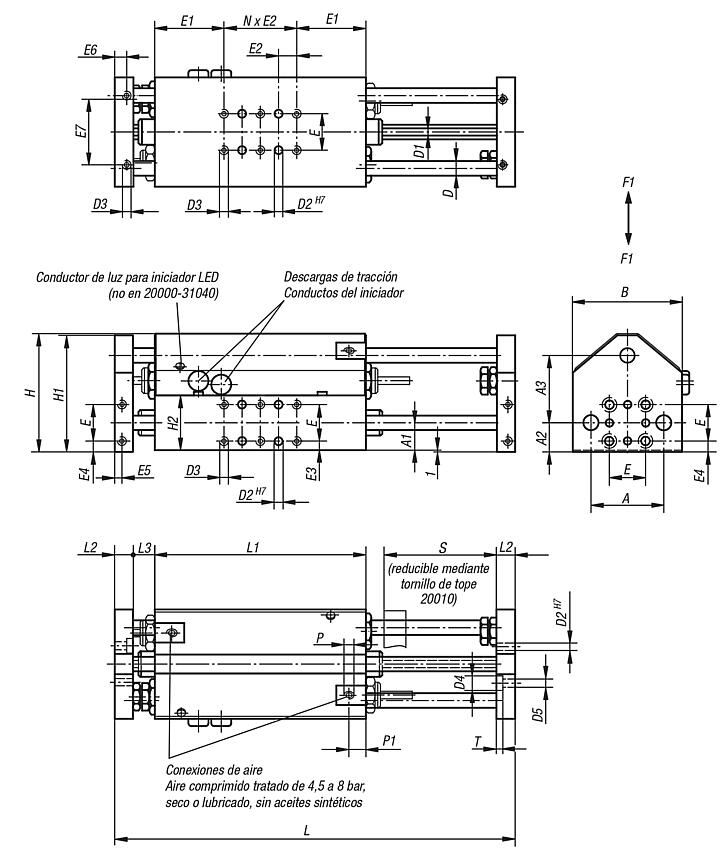

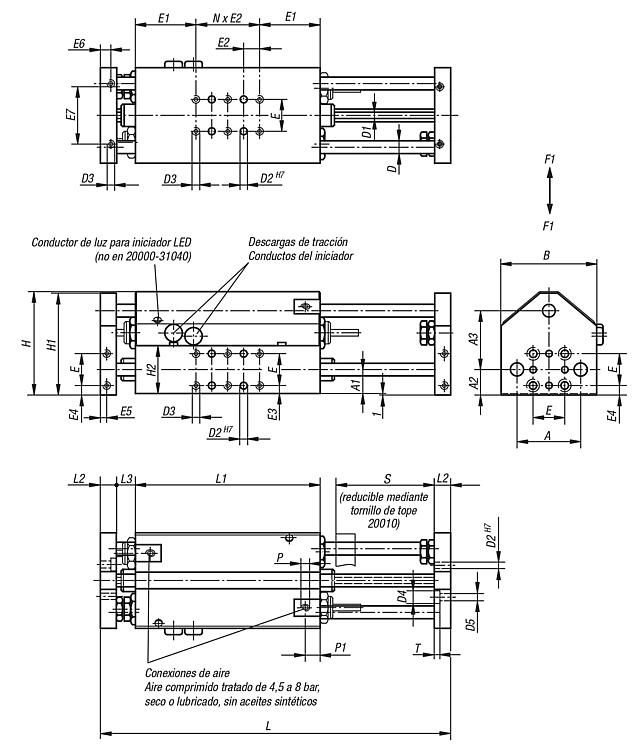

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Tamaño	A	A1	A2	A3	B	D	D1	D2	D3	D4	D5	E	E1	E2	E3	E4	E5	E6	E7	Carrera S	Precio
20000-31040	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	40	37,687.16 MXN
20000-31060	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	60	37,944.48 MXN
20000-31080	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	80	38,503.08 MXN
20000-31100	1	40	15	16	37	60	8	4	4	M4	8	4,5	20	38	10	5	6	4	9	36	100	39,189.64 MXN
20000-32060	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	60	43,143.80 MXN
20000-32090	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	90	44,261.28 MXN
20000-32120	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	120	45,293.08 MXN
20000-32150	2	55	20	21	50	82	12	6	5	M5	10	5,5	30	45	15	5	6	5	11	50	150	46,281.48 MXN
20000-33100	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	80	51,695.56 MXN
20000-33120	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	120	53,156.88 MXN
20000-33160	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	160	54,703.60 MXN
20000-33200	3	70	25	26	62	100	16	8	6	M6	11	6,6	40	50	20	5	6	6	14	70	200	55,949.32 MXN
20000-35120	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	120	59,001.04 MXN
20000-35180	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	180	62,095.04 MXN
20000-35240	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	240	64,758.96 MXN
20000-35300	5	104	38	39	93	150	25	12	10	M10	18	11	60	72	30	8	9	8	17	96	300	67,379.48 MXN

Referencia	Tamaño	H	H1	H2	L	L1	L2	L3	N (número)	P	P1	T	F1 máx. kN	Fuerza del émbolo con 6 bar (N)	Ø de cilindro	Consumo de aire por carrera doble con 6 bar (ccm)	Precio
20000-31040	1	65	64	30	180	96	12	10	2	M5	9,3	3	0,38	100	16	11,3	37,687.16 MXN
20000-31060	1	65	64	30	220	116	12	10	4	M5	9,3	3	0,26	100	16	17	37,944.48 MXN
20000-31080	1	65	64	30	260	136	12	10	6	M5	9,3	3	0,18	100	16	22,6	38,503.08 MXN
20000-31100	1	65	64	30	300	156	12	10	8	M5	9,3	3	0,125	100	16	28,3	39,189.64 MXN
20000-32060	2	86	85	40	254	120	16	21	2	G1/8	9,9	5,7	0,61	250	25	56	43,143.80 MXN
20000-32090	2	86	85	40	314	150	16	21	4	G1/8	9,9	5,7	0,35	250	25	84	44,261.28 MXN
20000-32120	2	86	85	40	374	180	16	21	6	G1/8	9,9	5,7	0,24	250	25	112	45,293.08 MXN
20000-32150	2	86	85	40	434	210	16	21	8	G1/8	9,9	5,7	0,16	250	25	140	46,281.48 MXN
20000-33100	3	107	106	50	300	140	20	20	2	G1/8	9,5	5	0,84	407	32	118	51,695.56 MXN
20000-33120	3	107	106	50	380	180	20	20	4	G1/8	9,5	5	0,52	407	32	178	53,156.88 MXN
20000-33160	3	107	106	50	460	220	20	20	6	G1/8	9,5	5	0,32	407	32	236	54,703.60 MXN
20000-33200	3	107	106	50	540	260	20	20	8	G1/8	9,5	5	0,2	407	32	295	55,949.32 MXN
20000-35120	5	159	158	76	420	204	25	23	2	G1/4	14	7	1,08	660	40	354,6	59,001.04 MXN
20000-35180	5	159	158	76	540	264	25	23	4	G1/4	14	7	0,7	660	40	531,8	62,095.04 MXN
20000-35240	5	159	158	76	660	324	25	23	6	G1/4	14	7	0,48	660	40	709,1	64,758.96 MXN
20000-35300	5	159	158	76	780	384	25	23	8	G1/4	14	7	0,36	660	40	886,4	67,379.48 MXN
