        Botones moleteados, pulgadas

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Termoplástico gris antracita.
Casquillo o perno roscado de acero 5.8 o acero inoxidable 1.4305.

Versión:Acero cromado en azul o acero inoxidable con acabado natural.Indicación:Para las series en pulgadas, la dimensión D está en pulgadas, todas las demás dimensiones, en mm.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06092 inch Botones moleteados, pulgadas

1,1 MB

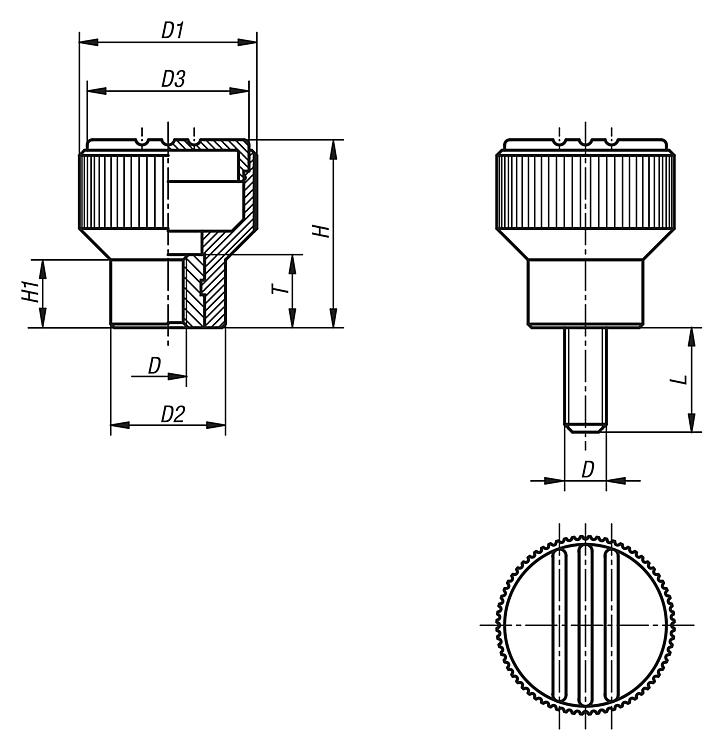

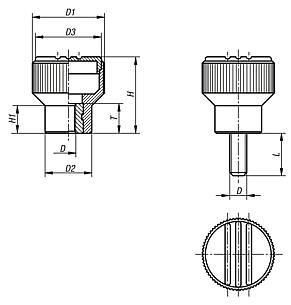

Planos (vista completa)

Botones moleteados con rosca interior, pulgadas

Más información

Planos

Botones moleteados con rosca interior, pulgadas

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia acero	Referencia acero inoxidable	D	D1	D2	D3	H	H1	T
06092-1AEΔ	06092-01AEΔ	8-32	21	14	19	22	8	10
06092-1A1Δ	06092-01A1Δ	10-32	21	14	19	22	8	10
06092-1A2Δ	06092-01A2Δ	1/4-20	21	14	19	22	8	10
06092-2A3Δ	06092-02A3Δ	5/16-18	26	18	23	26	9,5	14
06092-3A3Δ	06092-03A3Δ	5/16-18	34	22	31	36	13	14
06092-3A4Δ	06092-03A4Δ	3/8-16	34	22	31	36	13	14

Botones moleteados con rosca exterior, pulgadas

Más información

Planos

Botones moleteados con rosca exterior, pulgadas

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia acero	Referencia acero inoxidable	D	D1	D2	D3	H	H1	L
06092-1A1ΔX	06092-01A1ΔX	10-32	21	14	19	22	8	10/20
06092-1A2ΔX	06092-01A2ΔX	1/4-20	21	14	19	22	8	20/30
06092-2A3ΔX	06092-02A3ΔX	5/16-18	26	18	23	26	9,5	20/40
06092-3A4ΔX	06092-03A4ΔX	3/8-16	34	22	31	36	13	20/40
