        Empuñaduras en estrella similares a DIN 6336, pulgadas

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

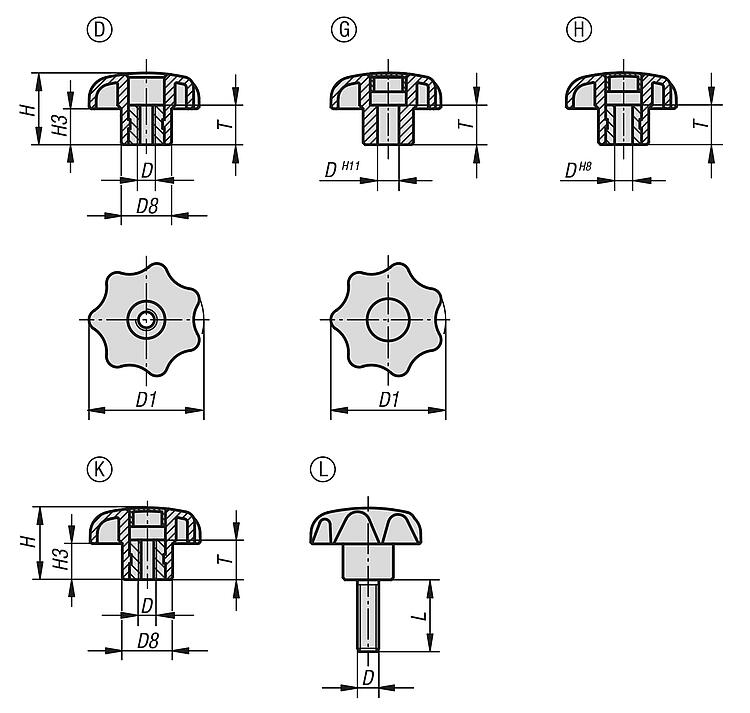

DescripciónMaterial:Termoplástico negro, casquillo o perno roscado de acero.Versión:Casquillo o perno roscado cincados y cromados en azul.Indicación:Para las series en pulgadas, la dimensión D está en pulgadas, todas las demás dimensiones, en mm.A petición:Otros colores o rótulos, como logotipos de empresa o símbolos.Indicación sobre el dibujo:

Forma D: casquillo roscado, sin cubierta
Forma G: sin casquillo
Forma H: con casquillo con agujero ciego
Forma K: casquillo roscado, con cubierta
Forma L: rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06220 inch Empuñaduras en estrella similares a DIN 6336, pulgadas

238 kB

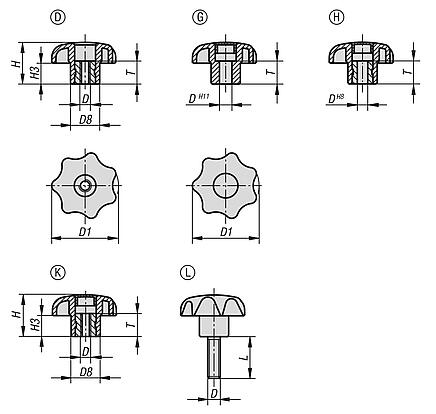

Planos (vista completa)

Empuñaduras en estrella similares a DIN 6336, rosca interior sin cubierta, forma D, pulgadas

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, rosca interior sin cubierta, forma D, pulgadas

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	T	Precio
06220-5AE	D	8-32	25	12	16	8	10	19.04 MXN
06220-5A1	D	10-32	25	12	16	8	10	19.04 MXN
06220-5A21	D	1/4-20	25	12	16	8	10	19.04 MXN
06220-5A11	D	10-32	32	14	20	10	10	19.88 MXN
06220-5A2	D	1/4-20	32	14	20	10	10	19.88 MXN
06220-5A3	D	5/16-18	40	18	25	13	14	22.96 MXN
06220-5A41	D	3/8-16	40	18	25	13	14	22.96 MXN
06220-5A31	D	5/16-18	50	22	32	17	14	35.84 MXN
06220-5A4	D	3/8-16	50	22	32	17	14	35.84 MXN
06220-5A51	D	1/2-13	50	22	32	17	18	35.84 MXN
06220-5A42	D	3/8-16	63	26	40	21	14	63.56 MXN
06220-5A5	D	1/2-13	63	26	40	21	18	63.56 MXN
06220-5A6	D	5/8-11	63	26	40	21	18	91.56 MXN

Empuñaduras en estrella similares a DIN 6336, sin casquillo con agujero de referencia, forma G, pulgadas

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, sin casquillo con agujero de referencia, forma G, pulgadas

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D8	H	H3	T	Precio
06220-3CL	G	negro	0,188	25	12	16	8	10	8.96 MXN
06220-3CL5	G	gris claro RAL 7035	0,188	25	12	16	8	10	8.96 MXN
06220-3CL6	G	rojo tráfico RAL 3020	0,188	25	12	16	8	10	8.96 MXN
06220-3CL7	G	amarillo colza RAL 1021	0,188	25	12	16	8	10	8.96 MXN
06220-3CM	G	negro	0,25	32	14	20	10	10	10.92 MXN
06220-3CM5	G	gris claro RAL 7035	0,25	32	14	20	10	10	10.92 MXN
06220-3CM6	G	rojo tráfico RAL 3020	0,25	32	14	20	10	10	10.92 MXN
06220-3CM7	G	amarillo colza RAL 1021	0,25	32	14	20	10	10	10.92 MXN
06220-3CN	G	negro	0,312	40	18	25	13	14	15.40 MXN
06220-3CN5	G	gris claro RAL 7035	0,312	40	18	25	13	14	15.40 MXN
06220-3CN6	G	rojo tráfico RAL 3020	0,312	40	18	25	13	14	15.40 MXN
06220-3CN7	G	amarillo colza RAL 1021	0,312	40	18	25	13	14	15.40 MXN
06220-3CO	G	negro	0,375	50	22	32	17	14	20.44 MXN
06220-3CO5	G	gris claro RAL 7035	0,375	50	22	32	17	14	20.44 MXN
06220-3CO6	G	rojo tráfico RAL 3020	0,375	50	22	32	17	14	20.44 MXN
06220-3CO7	G	amarillo colza RAL 1021	0,375	50	22	32	17	14	20.44 MXN
06220-3CP	G	negro	0,5	63	26	40	21	18	31.08 MXN
06220-3CP5	G	gris claro RAL 7035	0,5	63	26	40	21	18	31.08 MXN
06220-3CP6	G	rojo tráfico RAL 3020	0,5	63	26	40	21	18	31.08 MXN
06220-3CP7	G	amarillo colza RAL 1021	0,5	63	26	40	21	18	31.08 MXN

Empuñaduras en estrella similares a DIN 6336, con casquillo con agujero ciego, forma H, pulgadas

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, con casquillo con agujero ciego, forma H, pulgadas

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D8	H	H3	T	Precio
06220-1CL	H	negro	0,188	25	12	16	8	10	20.44 MXN
06220-1CL5	H	gris claro RAL 7035	0,188	25	12	16	8	10	20.44 MXN
06220-1CL6	H	rojo tráfico RAL 3020	0,188	25	12	16	8	10	20.44 MXN
06220-1CL7	H	amarillo colza RAL 1021	0,188	25	12	16	8	10	20.44 MXN
06220-1CM	H	negro	0,25	32	14	20	10	10	21.84 MXN
06220-1CM5	H	gris claro RAL 7035	0,25	32	14	20	10	10	21.84 MXN
06220-1CM6	H	rojo tráfico RAL 3020	0,25	32	14	20	10	10	21.84 MXN
06220-1CM7	H	amarillo colza RAL 1021	0,25	32	14	20	10	10	21.84 MXN
06220-1CN	H	negro	0,312	40	18	25	13	14	24.92 MXN
06220-1CN5	H	gris claro RAL 7035	0,312	40	18	25	13	14	24.92 MXN
06220-1CN6	H	rojo tráfico RAL 3020	0,312	40	18	25	13	14	24.92 MXN
06220-1CN7	H	amarillo colza RAL 1021	0,312	40	18	25	13	14	24.92 MXN
06220-1CO	H	negro	0,375	50	22	32	17	14	38.92 MXN
06220-1CO5	H	gris claro RAL 7035	0,375	50	22	32	17	14	38.92 MXN
06220-1CO6	H	rojo tráfico RAL 3020	0,375	50	22	32	17	14	38.92 MXN
06220-1CO7	H	amarillo colza RAL 1021	0,375	50	22	32	17	14	38.92 MXN
06220-1CO1	H	negro	0,375	63	26	40	21	14	68.32 MXN
06220-1CO15	H	gris claro RAL 7035	0,375	63	26	40	21	14	68.32 MXN
06220-1CO16	H	rojo tráfico RAL 3020	0,375	63	26	40	21	14	68.32 MXN
06220-1CO17	H	amarillo colza RAL 1021	0,375	63	26	40	21	14	68.32 MXN
06220-1CP	H	negro	0,5	63	26	40	21	18	68.32 MXN
06220-1CP5	H	gris claro RAL 7035	0,5	63	26	40	21	18	68.32 MXN
06220-1CP6	H	rojo tráfico RAL 3020	0,5	63	26	40	21	18	68.32 MXN
06220-1CP7	H	amarillo colza RAL 1021	0,5	63	26	40	21	18	68.32 MXN

Empuñaduras en estrella similares a DIN 6336, rosca interior con cubierta, forma K, pulgadas

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, rosca interior con cubierta, forma K, pulgadas

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D8	H	H3	T	Precio
06220-2AE	K	negro	8-32	25	12	16	8	10	20.44 MXN
06220-2AE5	K	gris claro RAL 7035	8-32	25	12	16	8	10	20.44 MXN
06220-2AE6	K	rojo tráfico RAL 3020	8-32	25	12	16	8	10	20.44 MXN
06220-2AE7	K	amarillo colza RAL 1021	8-32	25	12	16	8	10	20.44 MXN
06220-2A1	K	negro	10-32	25	12	16	8	10	20.44 MXN
06220-2A15	K	gris claro RAL 7035	10-32	25	12	16	8	10	20.44 MXN
06220-2A16	K	rojo tráfico RAL 3020	10-32	25	12	16	8	10	20.44 MXN
06220-2A17	K	amarillo colza RAL 1021	10-32	25	12	16	8	10	20.44 MXN
06220-2A21	K	negro	1/4-20	25	12	16	8	10	20.44 MXN
06220-2A215	K	gris claro RAL 7035	1/4-20	25	12	16	8	10	20.44 MXN
06220-2A216	K	rojo tráfico RAL 3020	1/4-20	25	12	16	8	10	20.44 MXN
06220-2A217	K	amarillo colza RAL 1021	1/4-20	25	12	16	8	10	20.44 MXN
06220-2A11	K	negro	10-32	32	14	20	10	10	21.84 MXN
06220-2A115	K	gris claro RAL 7035	10-32	32	14	20	10	10	21.84 MXN
06220-2A116	K	rojo tráfico RAL 3020	10-32	32	14	20	10	10	21.84 MXN
06220-2A117	K	amarillo colza RAL 1021	10-32	32	14	20	10	10	21.84 MXN
06220-2A2	K	negro	1/4-20	32	14	20	10	10	21.84 MXN
06220-2A25	K	gris claro RAL 7035	1/4-20	32	14	20	10	10	21.84 MXN
06220-2A26	K	rojo tráfico RAL 3020	1/4-20	32	14	20	10	10	21.84 MXN
06220-2A27	K	amarillo colza RAL 1021	1/4-20	32	14	20	10	10	21.84 MXN
06220-2A3	K	negro	5/16-18	40	18	25	13	14	24.92 MXN
06220-2A35	K	gris claro RAL 7035	5/16-18	40	18	25	13	14	24.92 MXN
06220-2A36	K	rojo tráfico RAL 3020	5/16-18	40	18	25	13	14	24.92 MXN
06220-2A37	K	amarillo colza RAL 1021	5/16-18	40	18	25	13	14	24.92 MXN
06220-2A41	K	negro	3/8-16	40	18	25	13	14	24.92 MXN
06220-2A415	K	gris claro RAL 7035	3/8-16	40	18	25	13	14	24.92 MXN
06220-2A416	K	rojo tráfico RAL 3020	3/8-16	40	18	25	13	14	24.92 MXN
06220-2A417	K	amarillo colza RAL 1021	3/8-16	40	18	25	13	14	24.92 MXN
06220-2A31	K	negro	5/16-18	50	22	32	17	14	38.92 MXN
06220-2A315	K	gris claro RAL 7035	5/16-18	50	22	32	17	14	38.92 MXN
06220-2A316	K	rojo tráfico RAL 3020	5/16-18	50	22	32	17	14	38.92 MXN
06220-2A317	K	amarillo colza RAL 1021	5/16-18	50	22	32	17	14	38.92 MXN
06220-2A4	K	negro	3/8-16	50	22	32	17	14	38.92 MXN
06220-2A45	K	gris claro RAL 7035	3/8-16	50	22	32	17	14	38.92 MXN
06220-2A46	K	rojo tráfico RAL 3020	3/8-16	50	22	32	17	14	38.92 MXN
06220-2A47	K	amarillo colza RAL 1021	3/8-16	50	22	32	17	14	38.92 MXN
06220-2A51	K	negro	1/2-13	50	22	32	17	18	38.92 MXN
06220-2A515	K	gris claro RAL 7035	1/2-13	50	22	32	17	18	38.92 MXN
06220-2A516	K	rojo tráfico RAL 3020	1/2-13	50	22	32	17	18	38.92 MXN
06220-2A517	K	amarillo colza RAL 1021	1/2-13	50	22	32	17	18	38.92 MXN
06220-2A42	K	negro	3/8-16	63	26	40	21	14	68.32 MXN
06220-2A425	K	gris claro RAL 7035	3/8-16	63	26	40	21	14	68.32 MXN
06220-2A426	K	rojo tráfico RAL 3020	3/8-16	63	26	40	21	14	68.32 MXN
06220-2A427	K	amarillo colza RAL 1021	3/8-16	63	26	40	21	14	68.32 MXN
06220-2A5	K	negro	1/2-13	63	26	40	21	18	68.32 MXN
06220-2A55	K	gris claro RAL 7035	1/2-13	63	26	40	21	18	68.32 MXN
06220-2A56	K	rojo tráfico RAL 3020	1/2-13	63	26	40	21	18	68.32 MXN
06220-2A57	K	amarillo colza RAL 1021	1/2-13	63	26	40	21	18	68.32 MXN
06220-2A6	K	negro	5/8-11	63	26	40	21	18	99.12 MXN
06220-2A65	K	gris claro RAL 7035	5/8-11	63	26	40	21	18	99.12 MXN
06220-2A66	K	rojo tráfico RAL 3020	5/8-11	63	26	40	21	18	99.12 MXN
06220-2A67	K	amarillo colza RAL 1021	5/8-11	63	26	40	21	18	99.12 MXN

Empuñaduras en estrella similares a DIN 6336, rosca exterior, forma L, pulgadas

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, rosca exterior, forma L, pulgadas

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D8	H	H3	L	Precio
06220-4A517X60	L	amarillo colza RAL 1021	1/2-13	63	26	40	21	60	93.24 MXN
06220-4A51X60	L	negro	1/2-13	63	26	40	21	60	93.24 MXN
06220-4A516X60	L	rojo tráfico RAL 3020	1/2-13	63	26	40	21	60	93.24 MXN
06220-4A515X60	L	gris claro RAL 7035	1/2-13	63	26	40	21	60	93.24 MXN
06220-4A1X10	L	negro	10-32	25	12	16	8	10	16.80 MXN
06220-4A15X10	L	gris claro RAL 7035	10-32	25	12	16	8	10	16.80 MXN
06220-4A16X10	L	rojo tráfico RAL 3020	10-32	25	12	16	8	10	16.80 MXN
06220-4A17X10	L	amarillo colza RAL 1021	10-32	25	12	16	8	10	16.80 MXN
06220-4A1X20	L	negro	10-32	25	12	16	8	20	16.80 MXN
06220-4A15X20	L	gris claro RAL 7035	10-32	25	12	16	8	20	16.80 MXN
06220-4A16X20	L	rojo tráfico RAL 3020	10-32	25	12	16	8	20	16.80 MXN
06220-4A17X20	L	amarillo colza RAL 1021	10-32	25	12	16	8	20	16.80 MXN
06220-4A2X20	L	negro	1/4-20	25	12	16	8	20	16.80 MXN
06220-4A25X20	L	gris claro RAL 7035	1/4-20	25	12	16	8	20	16.80 MXN
06220-4A26X20	L	rojo tráfico RAL 3020	1/4-20	25	12	16	8	20	16.80 MXN
06220-4A27X20	L	amarillo colza RAL 1021	1/4-20	25	12	16	8	20	16.80 MXN
06220-4A2X30	L	negro	1/4-20	25	12	16	8	30	17.36 MXN
06220-4A25X30	L	gris claro RAL 7035	1/4-20	25	12	16	8	30	17.36 MXN
06220-4A26X30	L	rojo tráfico RAL 3020	1/4-20	25	12	16	8	30	17.36 MXN
06220-4A27X30	L	amarillo colza RAL 1021	1/4-20	25	12	16	8	30	17.36 MXN
06220-4A21X20	L	negro	1/4-20	32	14	20	10	20	20.44 MXN
06220-4A215X20	L	gris claro RAL 7035	1/4-20	32	14	20	10	20	20.44 MXN
06220-4A216X20	L	rojo tráfico RAL 3020	1/4-20	32	14	20	10	20	20.44 MXN
06220-4A217X20	L	amarillo colza RAL 1021	1/4-20	32	14	20	10	20	20.44 MXN
06220-4A21X30	L	negro	1/4-20	32	14	20	10	30	21.56 MXN
06220-4A215X30	L	gris claro RAL 7035	1/4-20	32	14	20	10	30	21.56 MXN
06220-4A216X30	L	rojo tráfico RAL 3020	1/4-20	32	14	20	10	30	21.56 MXN
06220-4A217X30	L	amarillo colza RAL 1021	1/4-20	32	14	20	10	30	21.56 MXN
06220-4A3X20	L	negro	5/16-18	32	14	20	10	20	20.44 MXN
06220-4A35X20	L	gris claro RAL 7035	5/16-18	32	14	20	10	20	20.44 MXN
06220-4A36X20	L	rojo tráfico RAL 3020	5/16-18	32	14	20	10	20	20.44 MXN
06220-4A37X20	L	amarillo colza RAL 1021	5/16-18	32	14	20	10	20	20.44 MXN
06220-4A3X40	L	negro	5/16-18	32	14	20	10	40	22.40 MXN
06220-4A35X40	L	gris claro RAL 7035	5/16-18	32	14	20	10	40	22.40 MXN
06220-4A36X40	L	rojo tráfico RAL 3020	5/16-18	32	14	20	10	40	22.40 MXN
06220-4A37X40	L	amarillo colza RAL 1021	5/16-18	32	14	20	10	40	22.40 MXN
06220-4A31X20	L	negro	5/16-18	40	18	25	13	20	32.20 MXN
06220-4A315X20	L	gris claro RAL 7035	5/16-18	40	18	25	13	20	32.20 MXN
06220-4A316X20	L	rojo tráfico RAL 3020	5/16-18	40	18	25	13	20	32.20 MXN
06220-4A317X20	L	amarillo colza RAL 1021	5/16-18	40	18	25	13	20	32.20 MXN
06220-4A31X40	L	negro	5/16-18	40	18	25	13	40	35.00 MXN
06220-4A315X40	L	gris claro RAL 7035	5/16-18	40	18	25	13	40	35.00 MXN
06220-4A316X40	L	rojo tráfico RAL 3020	5/16-18	40	18	25	13	40	35.00 MXN
06220-4A317X40	L	amarillo colza RAL 1021	5/16-18	40	18	25	13	40	35.00 MXN
06220-4A4X20	L	negro	3/8-16	40	18	25	13	20	32.20 MXN
06220-4A45X20	L	gris claro RAL 7035	3/8-16	40	18	25	13	20	32.20 MXN
06220-4A46X20	L	rojo tráfico RAL 3020	3/8-16	40	18	25	13	20	32.20 MXN
06220-4A47X20	L	amarillo colza RAL 1021	3/8-16	40	18	25	13	20	32.20 MXN
06220-4A4X40	L	negro	3/8-16	40	18	25	13	40	35.00 MXN
06220-4A45X40	L	gris claro RAL 7035	3/8-16	40	18	25	13	40	35.00 MXN
06220-4A46X40	L	rojo tráfico RAL 3020	3/8-16	40	18	25	13	40	35.00 MXN
06220-4A47X40	L	amarillo colza RAL 1021	3/8-16	40	18	25	13	40	35.00 MXN
06220-4A41X20	L	negro	3/8-16	50	22	32	17	20	52.08 MXN
06220-4A415X20	L	gris claro RAL 7035	3/8-16	50	22	32	17	20	52.08 MXN
06220-4A416X20	L	rojo tráfico RAL 3020	3/8-16	50	22	32	17	20	52.08 MXN
06220-4A417X20	L	amarillo colza RAL 1021	3/8-16	50	22	32	17	20	52.08 MXN
06220-4A41X40	L	negro	3/8-16	50	22	32	17	40	58.24 MXN
06220-4A415X40	L	gris claro RAL 7035	3/8-16	50	22	32	17	40	58.24 MXN
06220-4A416X40	L	rojo tráfico RAL 3020	3/8-16	50	22	32	17	40	58.24 MXN
06220-4A417X40	L	amarillo colza RAL 1021	3/8-16	50	22	32	17	40	58.24 MXN
06220-4A5X30	L	negro	1/2-13	50	22	32	17	30	53.48 MXN
06220-4A55X30	L	gris claro RAL 7035	1/2-13	50	22	32	17	30	53.48 MXN
06220-4A56X30	L	rojo tráfico RAL 3020	1/2-13	50	22	32	17	30	53.48 MXN
06220-4A57X30	L	amarillo colza RAL 1021	1/2-13	50	22	32	17	30	53.48 MXN
06220-4A5X60	L	negro	1/2-13	50	22	32	17	60	66.36 MXN
06220-4A55X60	L	gris claro RAL 7035	1/2-13	50	22	32	17	60	66.36 MXN
06220-4A56X60	L	rojo tráfico RAL 3020	1/2-13	50	22	32	17	60	66.36 MXN
06220-4A57X60	L	amarillo colza RAL 1021	1/2-13	50	22	32	17	60	66.36 MXN
06220-4A42X20	L	negro	3/8-16	63	26	40	21	20	76.44 MXN
06220-4A425X20	L	gris claro RAL 7035	3/8-16	63	26	40	21	20	76.44 MXN
06220-4A426X20	L	rojo tráfico RAL 3020	3/8-16	63	26	40	21	20	76.44 MXN
06220-4A427X20	L	amarillo colza RAL 1021	3/8-16	63	26	40	21	20	76.44 MXN
06220-4A42X40	L	negro	3/8-16	63	26	40	21	40	84.56 MXN
06220-4A425X40	L	gris claro RAL 7035	3/8-16	63	26	40	21	40	84.56 MXN
06220-4A426X40	L	rojo tráfico RAL 3020	3/8-16	63	26	40	21	40	84.56 MXN
06220-4A427X40	L	amarillo colza RAL 1021	3/8-16	63	26	40	21	40	84.56 MXN
06220-4A51X30	L	negro	1/2-13	63	26	40	21	30	77.56 MXN
06220-4A515X30	L	gris claro RAL 7035	1/2-13	63	26	40	21	30	77.56 MXN
06220-4A516X30	L	rojo tráfico RAL 3020	1/2-13	63	26	40	21	30	77.56 MXN
06220-4A517X30	L	amarillo colza RAL 1021	1/2-13	63	26	40	21	30	77.56 MXN
