Motores paso a paso

Volver

Productos
- Vista general de productos
  - Electromecánica
    - Motores Columnas elevadores
      - Motores paso a paso
        Motores paso a paso

Descripción del artículo/Imágenes del producto

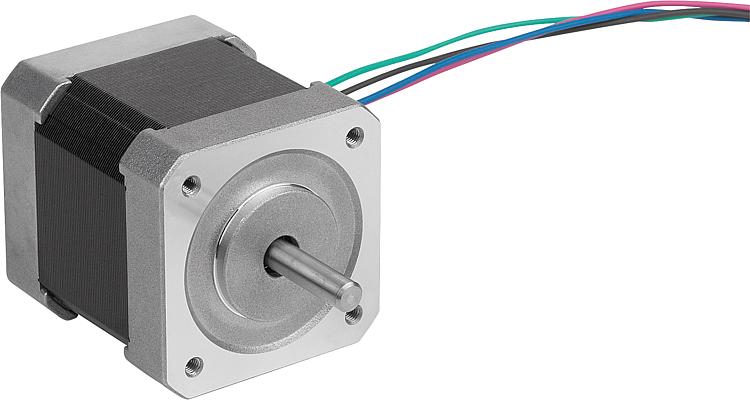

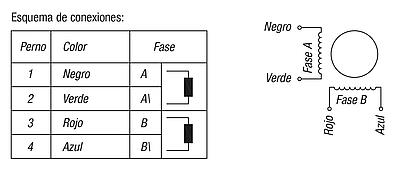

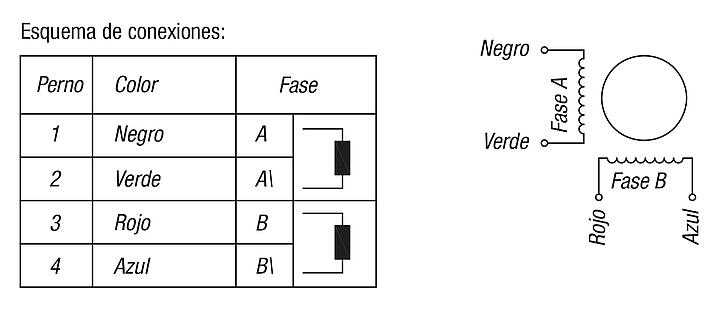

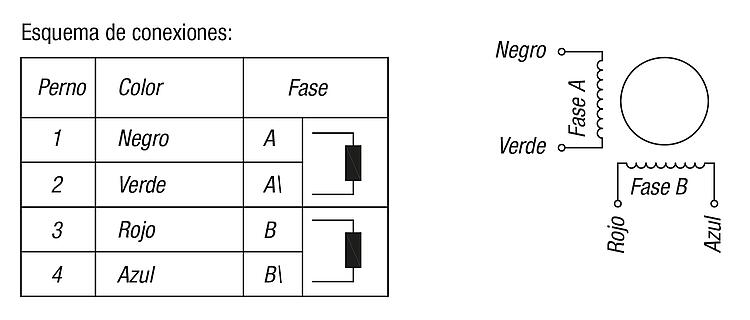

DescripciónVersión:Motor paso a paso de 2 fases High Torque en los tamaños NEMA 17, NEMA 23 y NEMA 34 con árbol aplanado (árbol D). Ángulo de paso de 1,8° (paso completo) con cable de conexión de 4 conductores.Indicación:Los motores paso a paso ofrecen un elevado momento de torsión, alta precisión y fácil manejo. Funcionan de forma fiable en los entornos más variados. Los motores paso a paso pueden conectarse mediante cables de trenzado a las unidades de control de motor habituales.

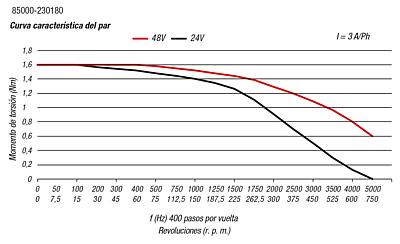

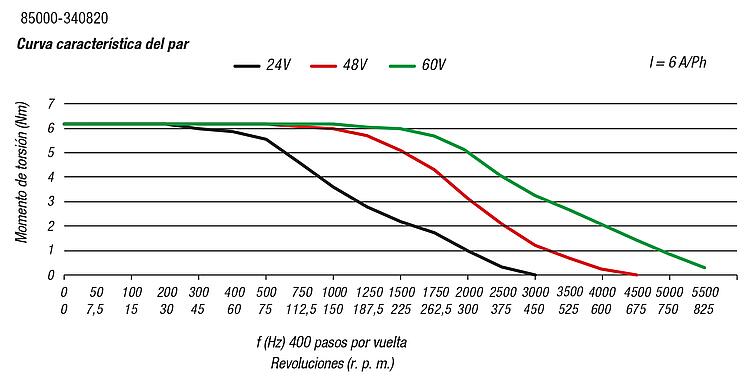

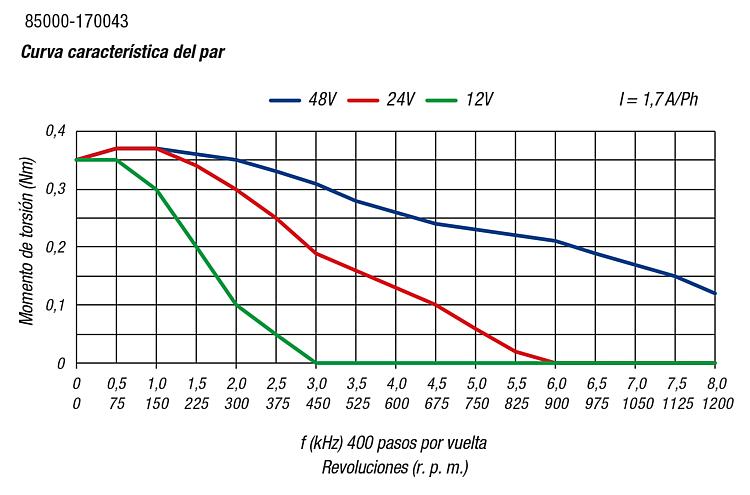

Para seleccionar el motor correcto no es suficiente el momento de parada, dado que el momento de torsión del motor se reduce con las revoluciones. Por tanto, para la selección del motor correcto es imprescindible determinarlo según la curva del momento de torsión.Rango de temperatura:-10°C a +50°CCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 85000 Motores paso a paso

366 kB

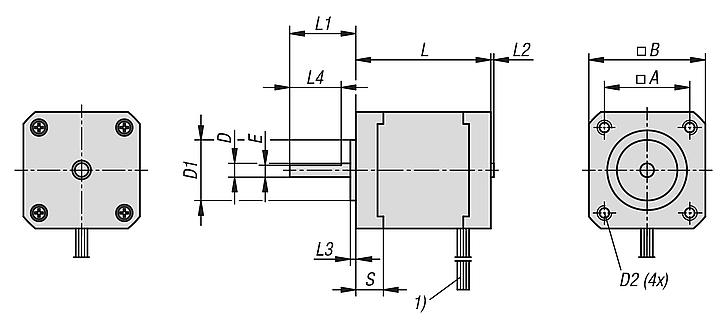

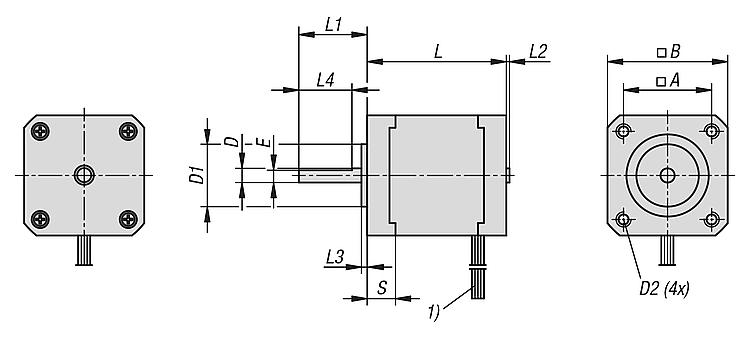

Planos

Selección/filtro de artículos

Referencia	Tamaño	A	B	D	D1	D2	E	L máx.	L1	L2	L3	L4	S	Precio
85000-170043	NEMA 17	31	42	5	22	M03x4,5	4,5	47	20	0,9	2	15	-	2,295.44 MXN
85000-230180	NEMA 23	47,14	57	6,35	38,1	5,1	5,8	80	20,6	-	1,6	15	5	3,217.76 MXN
85000-340820	NEMA 34	69,6	86	14	73	6,5	13	120	37	-	1,6	25	9	6,934.76 MXN
