        Dispositivos de sujeción mini

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

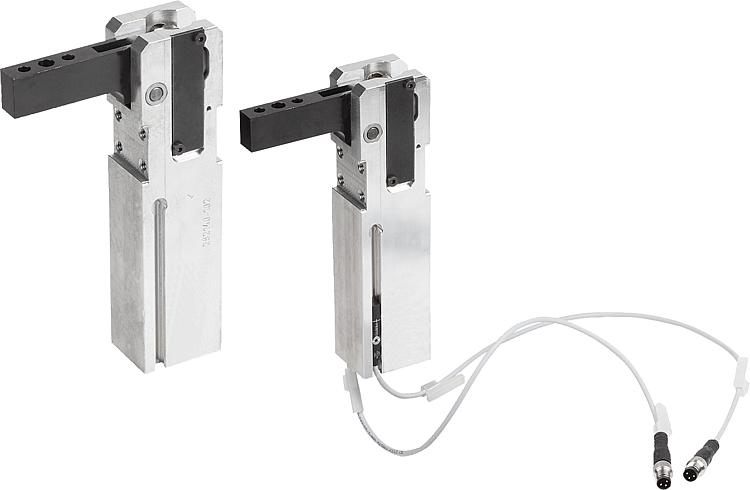

DescripciónMaterial:Carcasa de aluminio de alta resistencia.
Brazo de sujeción de acero.Versión:Brazo de sujeción bruñido.Indicación:El dispositivo de sujeción mini se caracteriza especialmente por su pequeño tamaño, el posicionamiento preciso del brazo de sujeción y su estructura ligera. Los dispositivos de sujeción mini son completamente autobloqueantes. La fuerza de sujeción también está garantizada si se retira la presión, pues la palanca acodada integrada en el brazo de sujeción permite alcanzar una posición por encima del punto muerto. Gracias a una lubricación permanente y a casquillos de rodamiento especiales, los dispositivos de sujeción mini no precisan mantenimiento. Se pueden poner en marcha con aire seco y sin aceite.A petición:Brazo de sujeción sin perforaciones
Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05650 Dispositivos de sujeción mini

310 kB

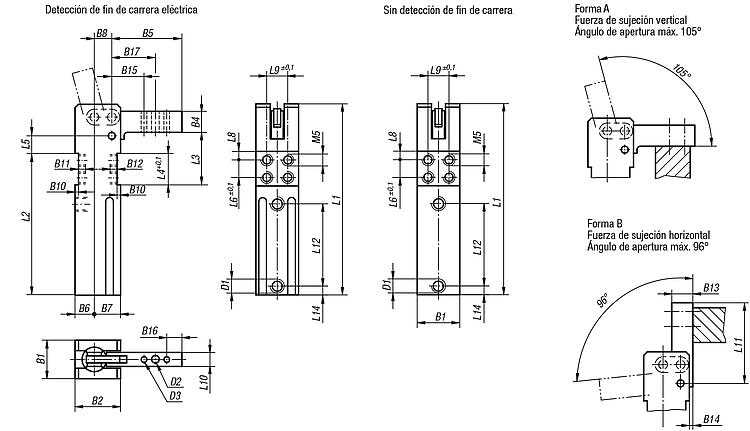

Planos (vista completa)

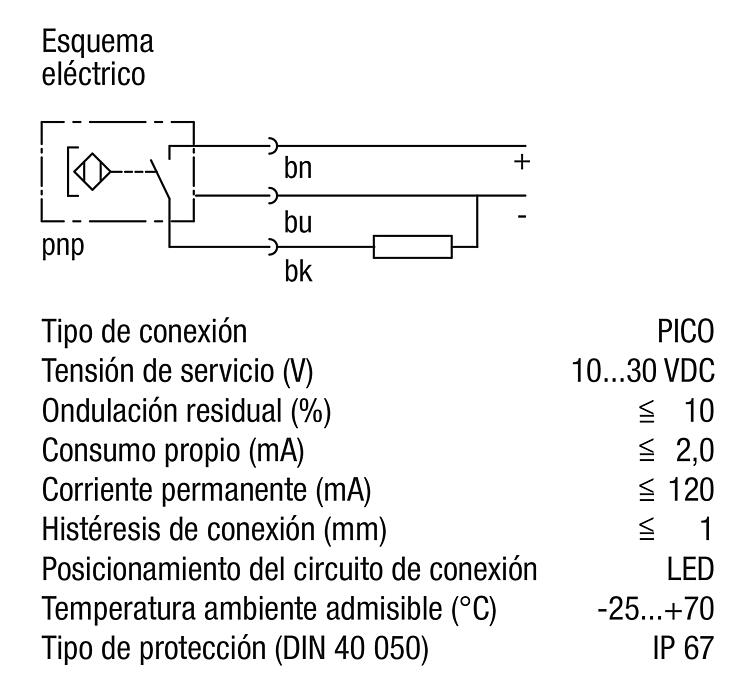

Dispositivo de sujeción mini con detección de fin de carrera eléctrica (interruptor de imán)

Más información

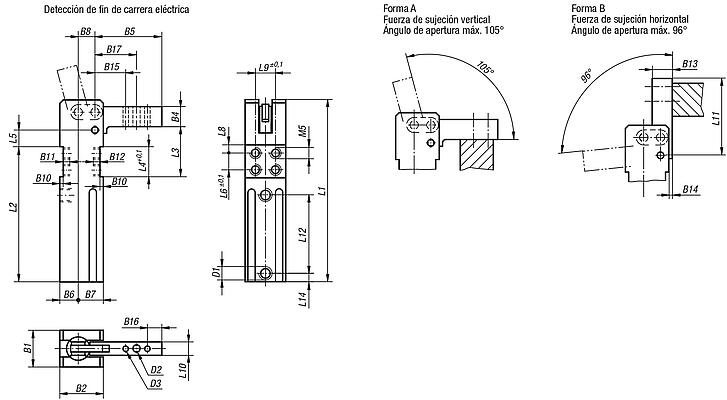

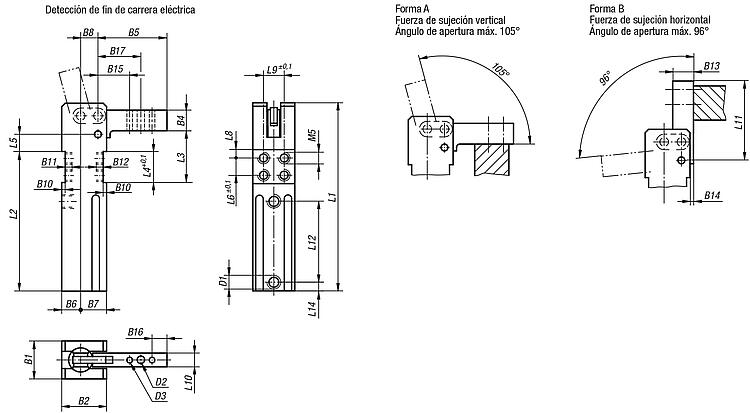

Planos

Dispositivo de sujeción mini con detección de fin de carrera eléctrica (interruptor de imán)

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia Forma A	Referencia Forma B	Tamaño	Par de sujeción Nm con 5 bar	Par de retención Nm	Presión de servicio en bar con aire libre de aceite	Presión máx. en bar con aire libre de aceite	B1	B2	B4	B5	B6	B7	B8	B10	B11	B12	B13	B14
05650-0500111	05650-0500121	2	8	25	5	6	26	32	15	50	14	18	12	2,5	5	7	12	2
05650-0900111	05650-0900121	3	15	54	5	6	30	39	18	60	17	22	15	3	6	8	16	3
05650-1000111	05650-1000121	4	25	75	5	6	35	45	22	75	20	25	18	4	6	8	18	4

Referencia Forma A	Referencia Forma B	Tamaño	B15	B16	B17	D1	D2	D3	L1	L2	L3	L4	L5	L6	L8	L9	L10	L11	L12	L14
05650-0500111	05650-0500121	2	28	6	36	M5	5,5	4	123	96	27,5	20	7,5	10	5	16	10	50	57	12
05650-0900111	05650-0900121	3	32	8	42	G1/8	6,5	5	158	120	40	25	14	15	5	20	12	60	69	15
05650-1000111	05650-1000121	4	40	10	52,5	G1/8	8,5	6	182	136	47	28	17	18	5	25	16	75	80	17,5

Dispositivo de sujeción mini sin detección de fin de carrera

Más información

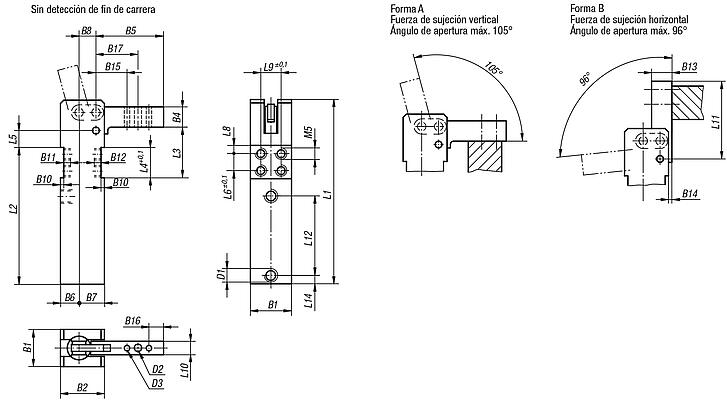

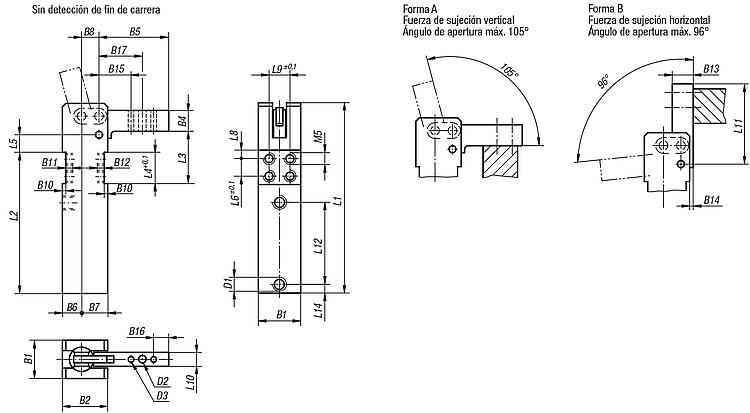

Planos

Dispositivo de sujeción mini sin detección de fin de carrera

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia Forma A	Referencia Forma B	Tamaño	Par de sujeción Nm con 5 bar	Par de retención Nm	Presión de servicio en bar con aire libre de aceite	Presión máx. en bar con aire libre de aceite	B1	B2	B4	B5	B6	B7	B8	B10	B11	B12	B13	B14
05650-0500411	05650-0500421	2	8	25	5	6	26	32	15	50	14	18	12	2,5	5	7	12	2
05650-0900411	05650-0900421	3	15	54	5	6	30	39	18	60	17	22	15	3	6	8	16	3
05650-1000411	05650-1000421	4	25	75	5	6	35	45	22	75	20	25	18	4	6	8	18	4

Referencia Forma A	Referencia Forma B	Tamaño	B15	B16	B17	D1	D2	D3	L1	L2	L3	L4	L5	L6	L8	L9	L10	L11	L12	L14
05650-0500411	05650-0500421	2	28	6	36	M5	5,5	4	123	96	27,5	20	7,5	10	5	16	10	50	57	12
05650-0900411	05650-0900421	3	32	8	42	G1/8	6,5	5	158	120	40	25	14	15	5	20	12	60	69	15
05650-1000411	05650-1000421	4	40	10	52,5	G1/8	8,5	6	182	136	47	28	17	18	5	25	16	75	80	17,5
