01265

Escuadras de sujeción bilateral

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Placas Arandelas Perfiles Escuadras de sujeción Centradores
      - Escuadra de sujeción

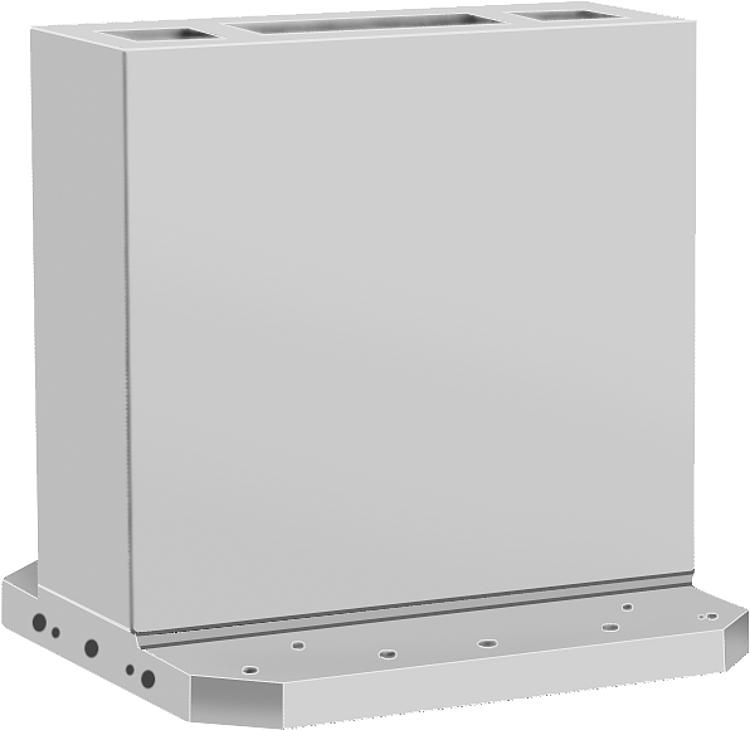

        Escuadras de sujeción bilateral

Descripción del artículo/Imágenes del producto

DescripciónMaterial:GJL 300.Versión:Superficies de referencia con mecanizado de precisión.
Las superficies de sujeción se han trabajado previamente con una medida excedente de 0,5 mm.Indicación:Las escuadras de sujeción de doble cara se adaptan a paletas para máquinas-herramienta según DIN 55201 y a paletas para máquinas-herramienta según JIS 6337-1980.
Los tornillos con ojo para el transporte se incluyen en el suministro. Una cubierta impide que los huecos de las escuadras de sujeción de doble cara se llenen de virutas.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 01265 Escuadras de sujeción bilateral

231 kB

Indicación técnica para el posicionamiento de los elementos básicos en las mesas de máquinas

1,5 MB

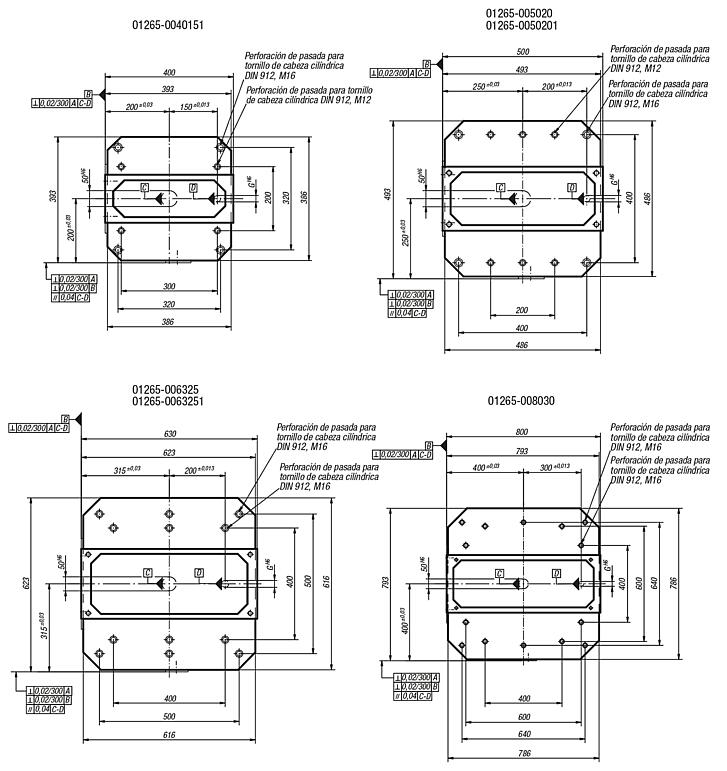

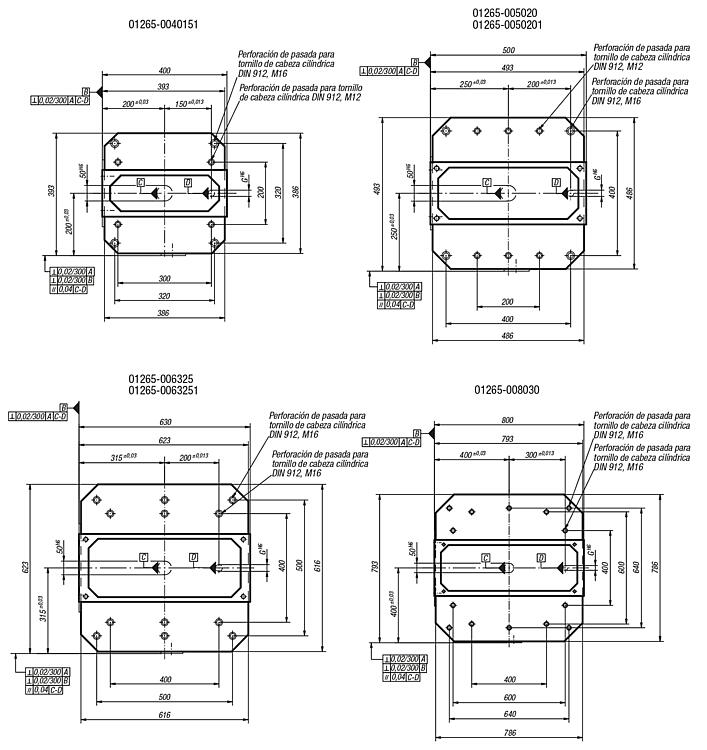

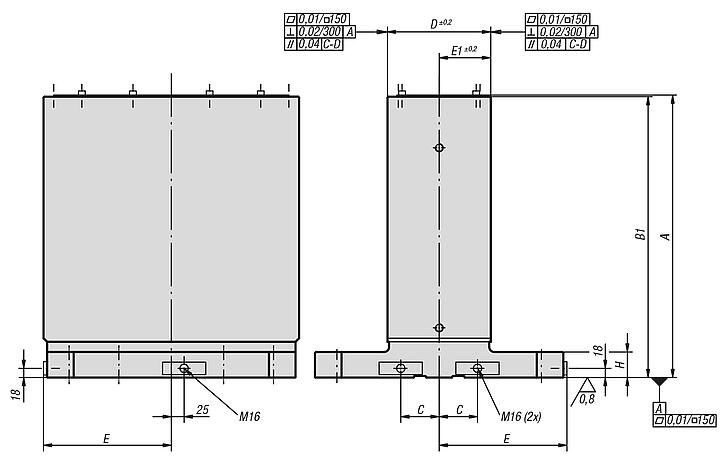

Planos
