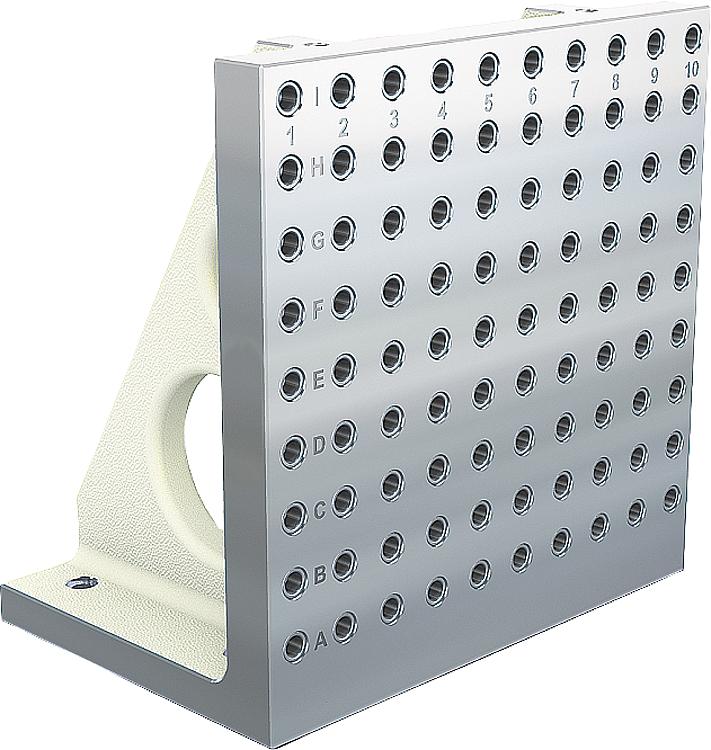

Escuadras de sujeción unilateral anchas de fundición gris con perforaciones de retícula
Descripción del artículo/Imágenes del producto
DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión.Indicación:Distancia entre retículas 50 ±0,02 mm. Las escuadras de sujeción son adecuadas para posicionar verticalmente y fijar las piezas de trabajo y los dispositivos.. Estas escuadras de fijación con perforaciones de retícula ofrecen la posibilidad rápida y rentable de montar sujeciones de piezas con elementos de sujeción estandarizados. Las perforaciones de retícula etiquetadas de forma alfanumérica garantizan una asignación definida de los elementos de sujeción en caso de repetición. El suministro incluye tornillos con ojo para el transporte. Los tapones protectores para cerrar las perforaciones de retícula deben solicitarse por separado.Indicación sobre el dibujo:

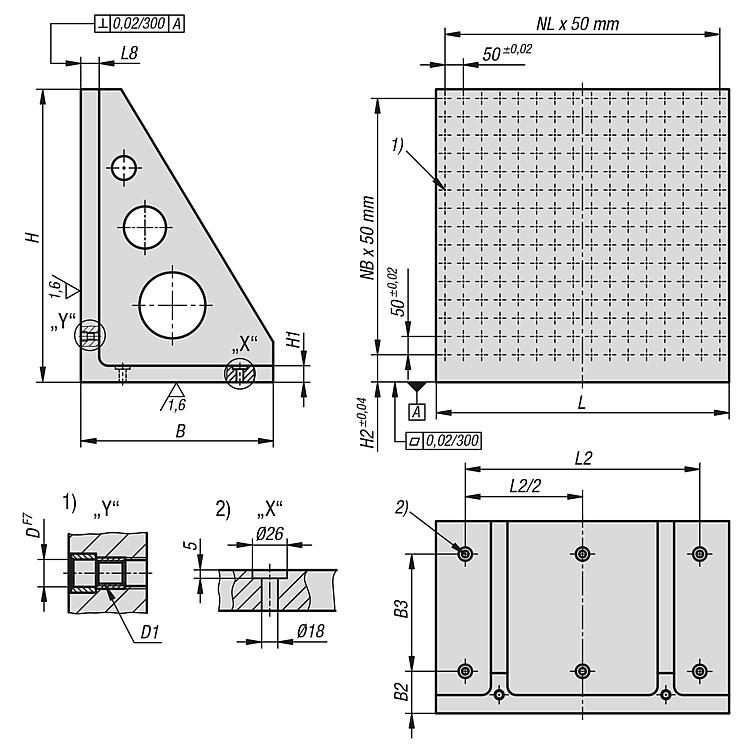

1) Perforación de retícula 2) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
