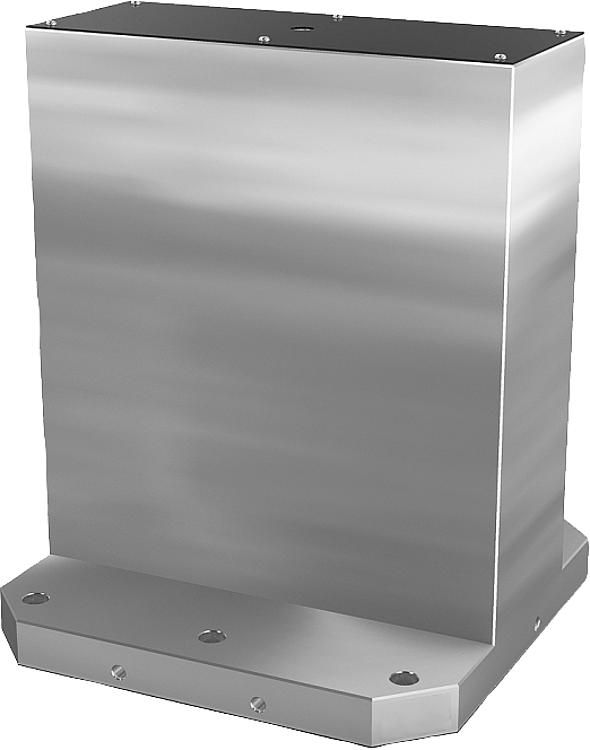

Escuadras de sujeción de fundición gris de doble cara con superficies de sujeción mecanizadas previamente
Descripción del artículo/Imágenes del producto
DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión. Las superficies de sujeción se han mecanizado previamente con una medida excedente de 1mm.Indicación:Las escuadras de sujeción con superficies de sujeción mecanizadas previamente ofrecen la posibilidad rápida y rentable de realizar perforaciones individuales específicas en los cuerpos base. El pie está acabado para el montaje en la mesa de máquinas. Las dos superficies de sujeción pueden mecanizarse a la medida final aportada por el cliente. Las escuadras de sujeción se adaptan a mesas de máquinas para máquinas-herramienta según DIN 55201 y JIS6337-1980. Los bulones de posicionamiento para fijar las paletas en las mesas de máquinas según DIN 55201 deben solicitarse por separado. El suministro incluye tornillos con ojo para el transporte. Otras dimensiones a petición.Indicación sobre el dibujo:

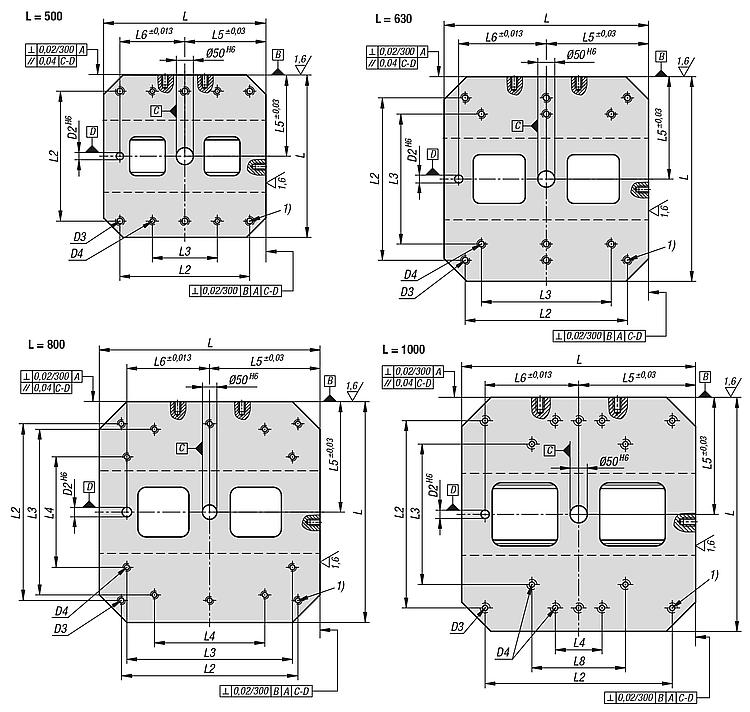

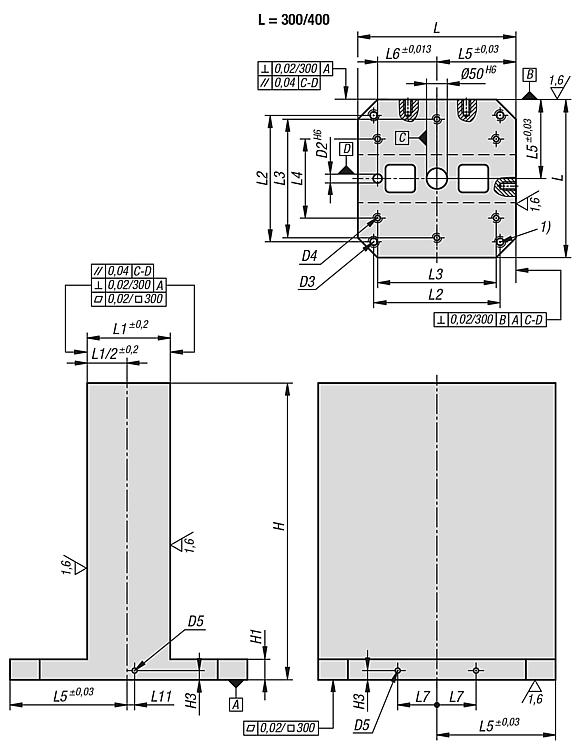

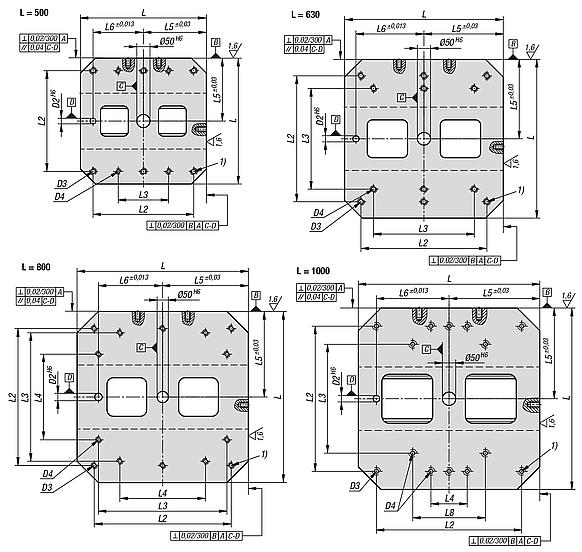

1) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912 (D3/D4)
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
