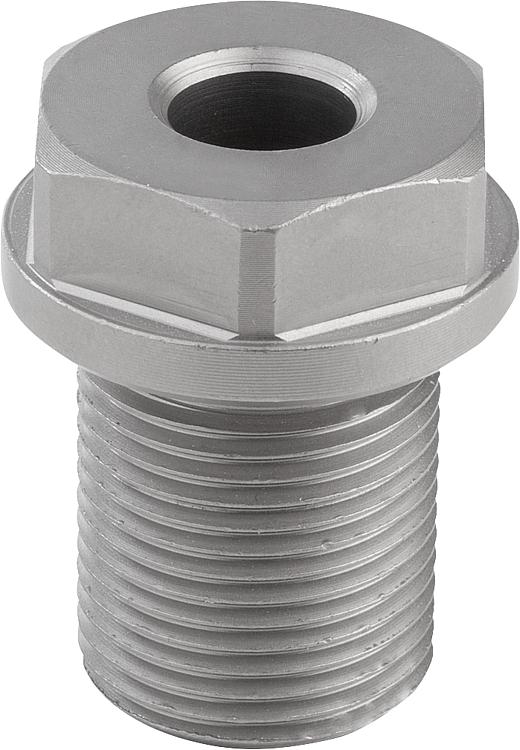

        Casquillos receptores para perno portador esférico, acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero inoxidable 1.4542.

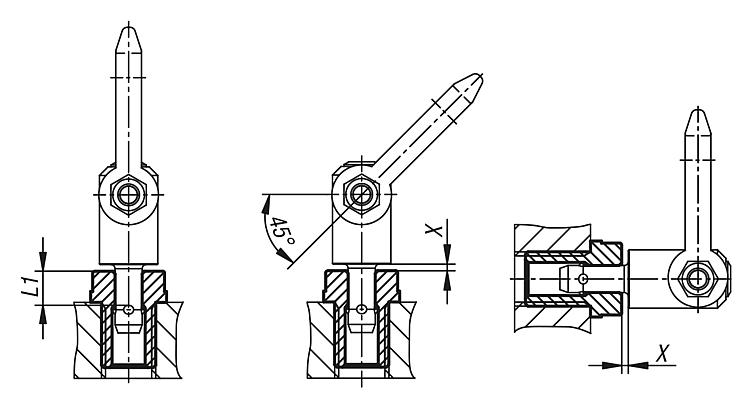

Versión:Endurecido.Indicación:Los casquillos receptores permiten alojar los pernos portadores esféricos de forma rápida y segura. Su montaje es sencillo y seguro, y puede realizarse en soportes de distintos materiales. También se puede utilizar en piezas de paredes finas y en agujeros ciegos. Son resistentes a la corrosión y se desgastan poco.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07781 Casquillos receptores para perno portador esférico, acero inoxidable

283 kB

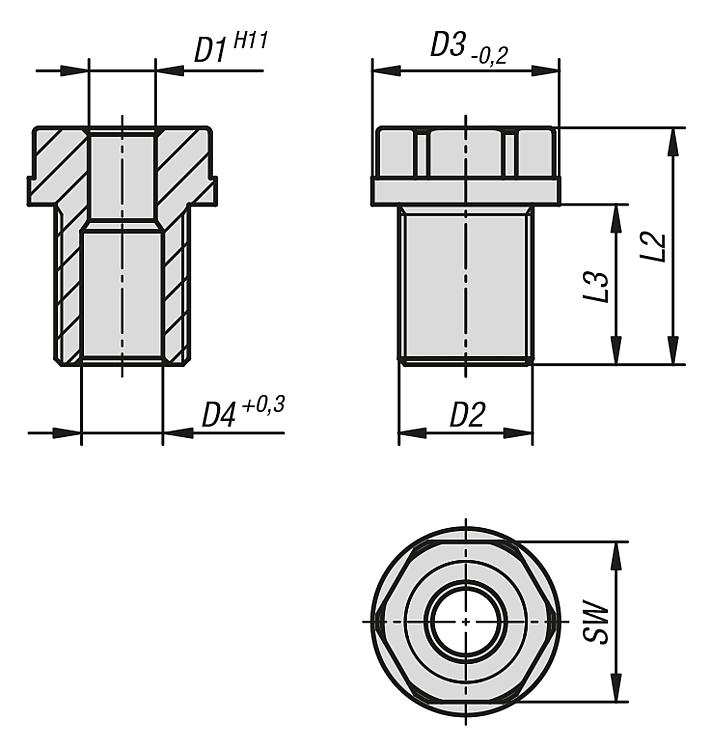

Planos

Selección/filtro de artículos

Referencia	D1	D2	D3	D4	L1	L2	L3	X	SW	Par de apriete Nm	Precio
07781-0810	8	M16x1,5	24	9,8	10	27,5	20	1,5	19	90	816.66 MXN
07781-0815	8	M16x1,5	24	9,8	15	27,5	20	1,5	19	90	844.48 MXN
07781-0825	8	M16	24	9,8	25	37,5	25	1,5	19	75	884.26 MXN
07781-0835	8	M16	24	9,8	35	47,5	35	1,5	19	75	933.92 MXN
07781-1015	10	M20x1,5	28	12,2	15	35,5	24	1,5	24	145	944.32 MXN
07781-1025	10	M20x1,5	28	12,2	25	35,5	24	1,5	24	145	961.74 MXN
07781-1035	10	M20	28	12,2	35	46	29	1,5	24	130	1,022.32 MXN
07781-1050	10	M20	28	12,2	50	65	49	1,5	24	130	1,117.22 MXN
07781-1215	12	M24x1,5	32	14,7	15	35,5	24	1,5	27	220	1,039.48 MXN
07781-1225	12	M24x1,5	32	14,7	25	36,5	24	1,5	27	220	1,058.72 MXN
07781-1235	12	M24	32	14,7	35	48,5	36	1,5	27	200	1,136.46 MXN
07781-1250	12	M24	32	14,7	50	72,5	60	1,5	27	200	1,269.32 MXN
07781-1625	16	M30x2	39	19,2	25	44	29	1,5	30	440	1,194.96 MXN
07781-1650	16	M30	39	19,2	50	66	44	1,5	30	400	1,386.32 MXN
07781-1675	16	M30	39	19,2	75	96	74	1,5	30	400	1,636.96 MXN
07781-2050	20	M36x2	43	26	50	70	55	1,5	36	440	1,814.28 MXN
07781-2075	20	M36x2	43	26	75	95	80	1,5	36	440	2,265.64 MXN
