        Tuercas anulares DIN 582

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero de cementación 1.1141, acero inoxidable 1.4301 o acero inoxidable 1.4401.

Versión:forjado en estampa.Indicación:Para tareas de carga y elevación con altos requisitos de seguridad (construcción de máquinas, mecanismos de carga, topes).
La marca CE está grabada en el tornillo con ojo.
F2 Capacidad de carga inferior a máx. 45° por tornillo con ojo.A petición:Certificado de conformidad.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07690 Tuercas anulares DIN 582

271 kB

Sinopsis de las normas de los elementos de unión

689 kB

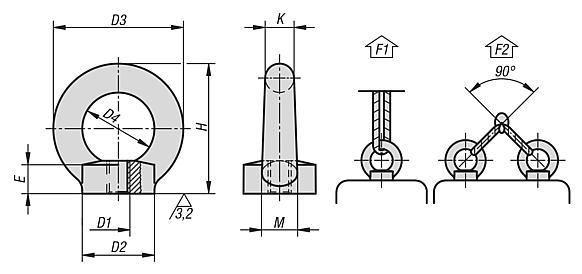

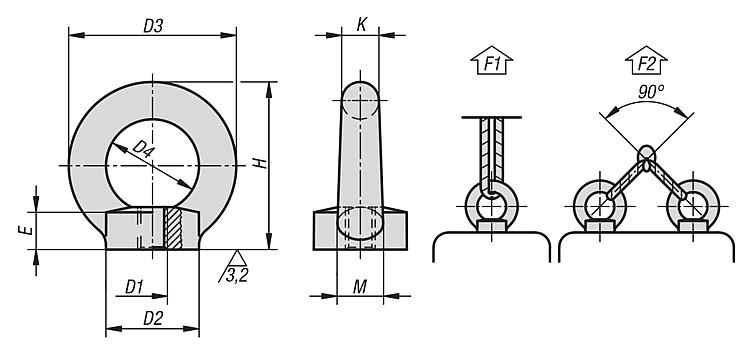

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	Llave del acero	D1	D2	D3	D4	E	H	K	M	F1 máx. kN	F2 máx. kN	Precio
07690-08	acero	acabado natural	1.1141	M8	20	36	20	8,5	36	8	10	1,4	0,95	26.26 MXN
07690-10	acero	acabado natural	1.1141	M10	25	45	25	10	45	10	12	2,3	1,7	38.74 MXN
07690-12	acero	acabado natural	1.1141	M12	30	54	30	11	53	12	14	3,4	2,4	45.24 MXN
07690-16	acero	acabado natural	1.1141	M16	35	63	35	13	62	14	16	7	5	73.06 MXN
07690-20	acero	acabado natural	1.1141	M20	40	72	40	16	71	16	19	12	8,3	102.96 MXN
07690-24	acero	acabado natural	1.1141	M24	50	90	50	20	90	20	24	18	12,7	194.48 MXN
07690-008	acero	cincado mediante procedimiento galvánico	1.1141	M8	20	36	20	8,5	36	8	10	1,4	0,95	26.26 MXN
07690-010	acero	cincado mediante procedimiento galvánico	1.1141	M10	25	45	25	10	45	10	12	2,3	1,7	38.74 MXN
07690-012	acero	cincado mediante procedimiento galvánico	1.1141	M12	30	54	30	11	53	12	14	3,4	2,4	45.24 MXN
07690-016	acero	cincado mediante procedimiento galvánico	1.1141	M16	35	63	35	13	62	14	16	7	5	73.06 MXN
07690-020	acero	cincado mediante procedimiento galvánico	1.1141	M20	40	72	40	16	71	16	19	12	8,3	102.96 MXN
07690-024	acero	cincado mediante procedimiento galvánico	1.1141	M24	50	90	50	20	90	20	24	18	12,7	194.48 MXN
07690-108	acero inoxidable	-	1.4301	M8	20	36	20	8,5	36	8	10	1,4	0,95	93.86 MXN
07690-110	acero inoxidable	-	1.4301	M10	25	45	25	10	45	10	12	2,3	1,7	128.44 MXN
07690-112	acero inoxidable	-	1.4301	M12	30	54	30	11	53	12	14	3,4	2,4	195.00 MXN
07690-116	acero inoxidable	-	1.4301	M16	35	63	35	13	62	14	16	7	5	275.86 MXN
07690-120	acero inoxidable	-	1.4301	M20	40	72	40	16	71	16	19	12	8,3	399.10 MXN
07690-124	acero inoxidable	-	1.4301	M24	50	90	50	20	90	20	24	18	12,7	793.78 MXN
07690-208	acero inoxidable	-	1.4401	M8	20	36	20	8,5	36	8	10	1,4	0,95	125.84 MXN
07690-210	acero inoxidable	-	1.4401	M10	25	45	25	10	45	10	12	2,3	1,7	172.38 MXN
07690-212	acero inoxidable	-	1.4401	M12	30	54	30	11	53	12	14	3,4	2,4	282.10 MXN
07690-216	acero inoxidable	-	1.4401	M16	35	63	35	13	62	14	16	7	5	454.22 MXN
07690-220	acero inoxidable	-	1.4401	M20	40	72	40	16	71	16	19	12	8,3	586.04 MXN
07690-224	acero inoxidable	-	1.4401	M24	50	90	50	20	90	20	24	18	12,7	1,219.40 MXN
