        Estribos de carga

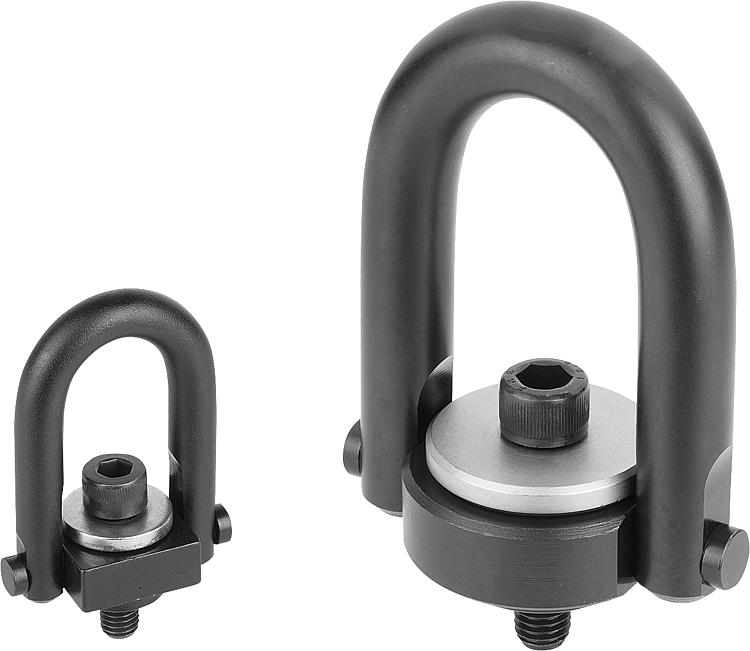

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Cada versión se somete a una comprobación visual después de cada prueba de capacidad de carga (con seguridad quíntuple).
Todos los estribos de carga se suministran con una hoja de datos de seguridad para su instalación.
No colocar arandelas distanciadoras entre la brida de casquillo y la superficie de apoyo.
Los tornillos deben apretarse con el momento de torsión indicado, y comprobarse y ajustarse a intervalos regulares. Después del montaje, hay que comprobar si la abrazadera se puede mover y girar libremente en todas direcciones.
Levantar con precaución, evitar impactos.
La capacidad de carga estampada en la abrazadera no se debe sobrepasar.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 07730 Estribos de carga

170 kB

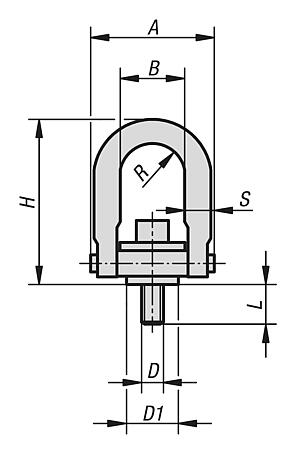

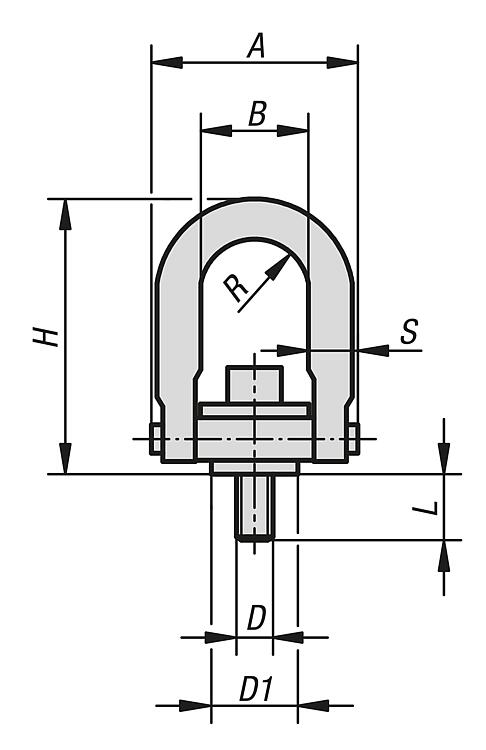

Planos

Selección/filtro de artículos

Referencia	Versión	D	D1	A	B	H	L	R	S	Capacidad máxima de carga kg	Par de apriete Nm	Precio
07730-08	Estándar	M8	19	46,7	22	67,8	12,5	10,9	9,7	400	9,81	2,286.70 MXN
07730-10	Estándar	M10	19	46,7	22	67,8	17,5	10,9	9,7	450	16,7	2,286.70 MXN
07730-12	Estándar	M12	38,1	89,4	46	123	19	22,4	19	1050	37,3	2,725.06 MXN
07730-16	Estándar	M16	38,1	89,4	46	123	29	22,4	19	1900	80,4	2,725.06 MXN
07730-201	Estándar	M20	38,1	89,4	46	123	34	22,4	19	2150	133	3,292.90 MXN
07730-20	Estándar	M20	58,7	130,6	70	163	32	35,6	25,4	3000	133	5,836.22 MXN
07730-24	Estándar	M24	58,7	130,6	70	163	37	35,6	25,4	4200	304	5,836.22 MXN
07730-30	Estándar	M30	81	165,1	90	221,7	46	44,5	31,7	7000	588	13,999.70 MXN
07730-36	Estándar	M36	106,4	217,2	115	316,7	68	57,2	44,4	11000	981	19,164.34 MXN
07730-42	Estándar	M42	106,4	217,2	115	316,7	68	57,2	44,4	12500	981	22,990.50 MXN
07730-48	Estándar	M48	106,4	217,2	115	316,7	88	57,2	44,4	13500	981	26,381.42 MXN
07730-112	Largo	M12	38,1	89,4	46	170,7	19	22,4	19	1050	37,3	3,942.90 MXN
07730-116	Largo	M16	38,1	89,4	46	170,7	29	22,4	19	1900	80,4	3,942.90 MXN
07730-1201	Largo	M20	38,1	89,4	46	170,7	34	22,4	19	2150	133	3,942.90 MXN
07730-120	Largo	M20	58,7	130,6	70	206	32	35,6	25,4	3000	133	7,650.24 MXN
07730-124	Largo	M24	58,7	130,6	70	206	37	35,6	25,4	4200	304	7,650.24 MXN
