        Dispositivos de sujeción compactos

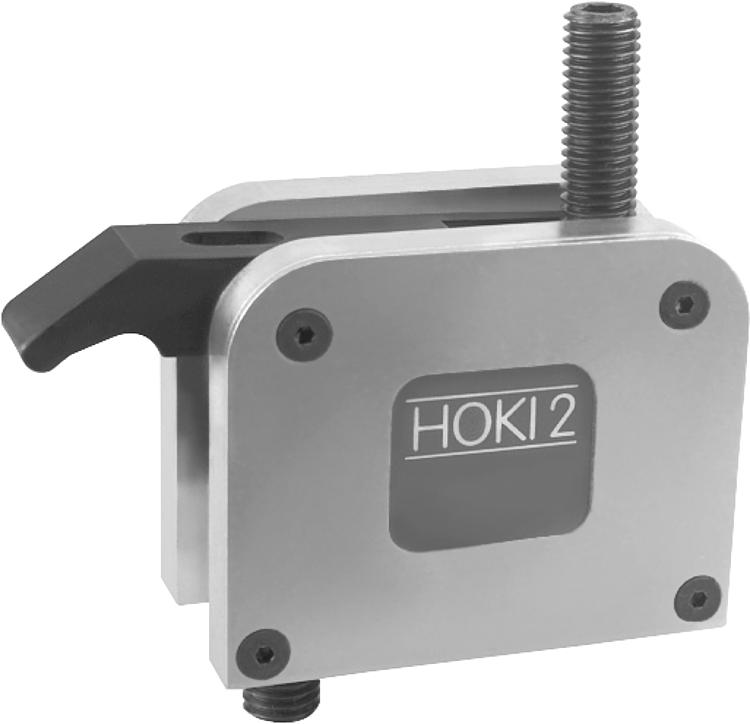

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de aluminio, palanca tensora de acero de cementación. Tornillo tensor con clase de resistencia 10.9.Versión:Carcasa con acabado natural, palanca tensora pulida y bruñida.Indicación:El brazo de sujeción del dispositivo de sujeción compacto es totalmente replegable.
Ventajas técnicas del dispositivo de sujeción compacto:
- Cambio de piezas de trabajo sin complicaciones
- Rango de ajuste continuo
- Fuerza de sujeción elevada y autobloqueante

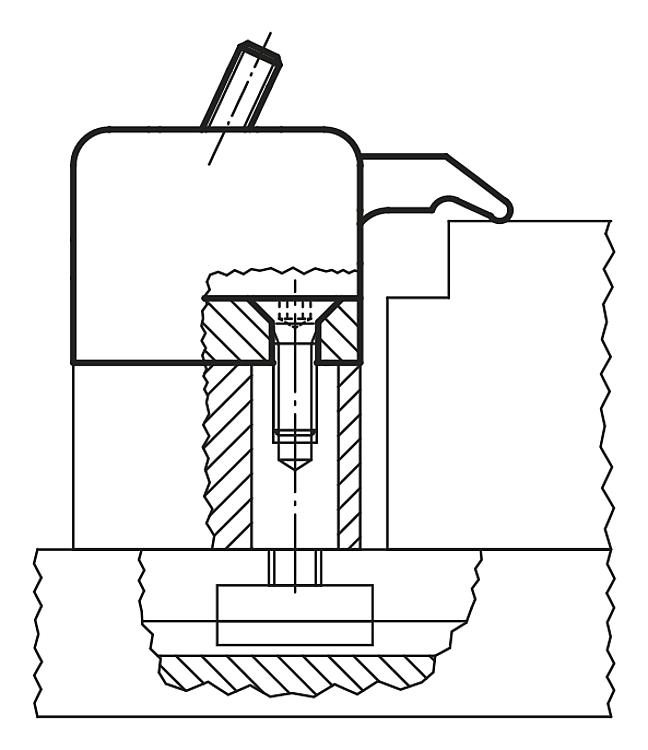

- Montaje de altura variable (bloques verticales, ver 04626)
- Fuerza de sujeción elevada sin grandes esfuerzos
- Dispositivo de sujeción también adecuado como topeA petición:Brazo de sujeción más largo (L1).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04625 Dispositivos de sujeción compactos

178 kB

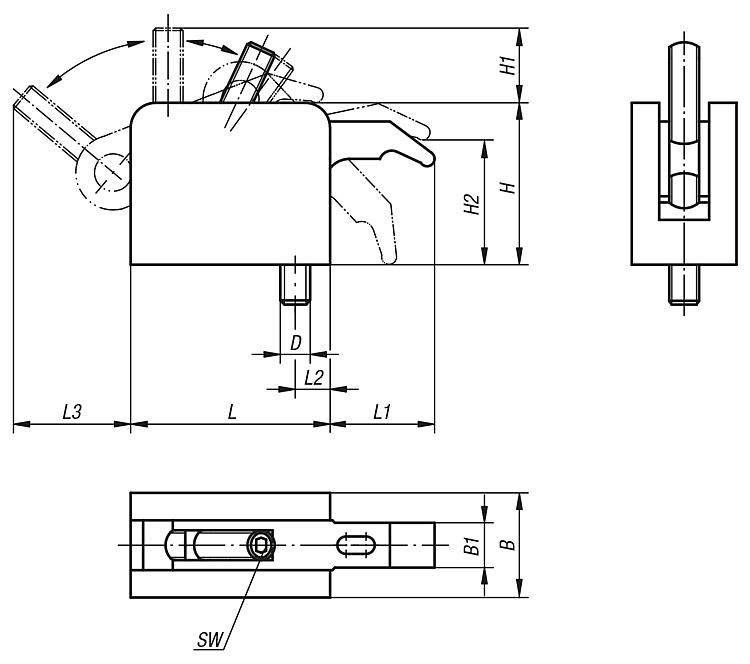

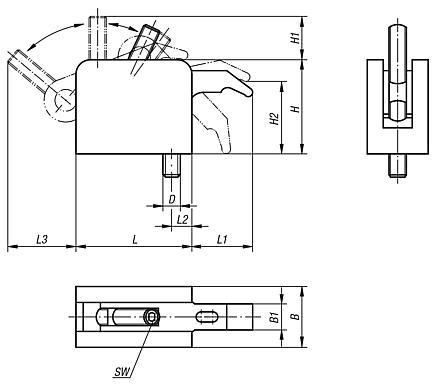

Planos

Selección/filtro de artículos

Referencia	Tamaño	L	L1	L2	L3	B	B1	H	H1	H2	D	SW	Fuerza de sujeción kN	Precio
04625-106	1	53	27	11	29	32	11	43	17	30	M6	4	5	4,841.48 MXN
04625-108	1	53	27	11	29	32	11	43	17	30	M8	4	5	4,841.48 MXN
04625-210	2	80	40	17	45	42	18	65	30	50	M10	6	10	7,262.08 MXN
04625-212	2	80	40	17	45	42	18	65	30	50	M12	6	10	7,262.08 MXN
04625-312	3	107	53	22	57	53	25	87	32	67	M12	8	15	9,640.68 MXN
