04400Pernos de sujeción (pesado) |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Perno de acero para temple y revenido.
Botón moleteado de acero para temple y revenido.Versión:Perno tratado en caliente y pulido.
Botón moleteado tratado en caliente y bruñido.Indicación:La adapación de la longitud del perno de sujeción a la pieza de trabajo es responsabilidad del cliente.

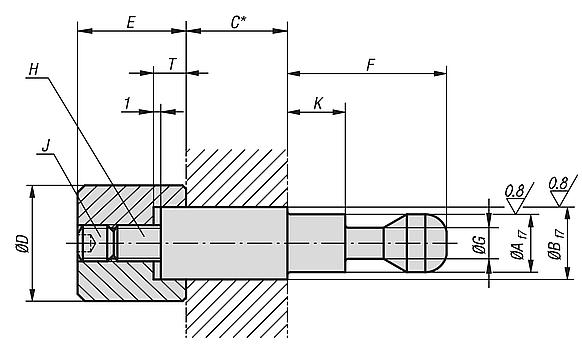

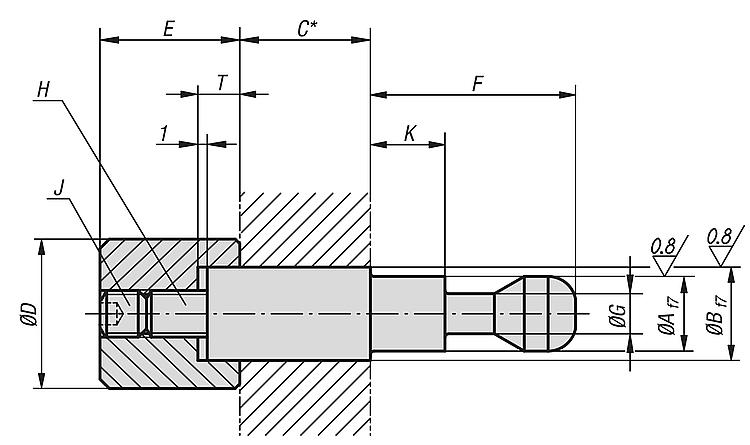

La medida C define la longitud del perno de sujeción en estado bruto.
Como corresponda al grosor de la pieza, el cliente deberá adaptar a su arbitrio la medida C.
A continuación hay que cortar la rosca de medida J en el perno de sujeción.
Para definir la longitud del perno de sujeción hay que tener en cuenta la denominación de montaje.

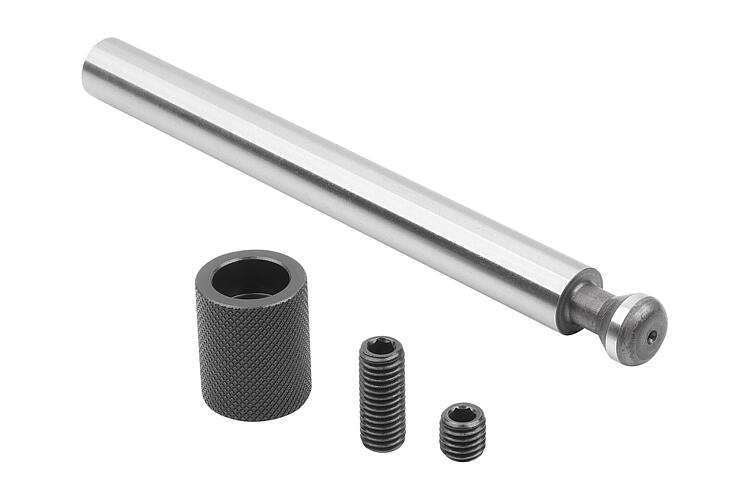

Después de mecanizar el perno de sujeción a la longitud total correcta, el botón moleteado se fija con contratuerca al perno de sujeción con los dos tornillos prisioneros.
Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| A | B | C | D
| E | F | G | H | J | K | T | Adecuado para | CAD | Acc. | Precio | Pedir |
|---|
| 04400-412100 | 12 | 12 | 100 | 18 | 23 | 38 | 6,5 | M8 | M8x8 | 21,5 | 7 | 04400-506501 |  | | 1,379.00 MXN | | | 04400-416100 | 12 | 16 | 100 | 24 | 23 | 38 | 6,5 | M8 | M8x8 | 21,5 | 7 | 04400-506501 | | | 1,634.36 MXN | | | 04400-516120 | 16 | 16 | 120 | 24 | 29 | 48 | 9,5 | M10 | M10x10 | 28 | 9 | 04400-638001 | | | 1,454.88 MXN | | | 04400-520120 | 16 | 20 | 120 | 30 | 29 | 48 | 9,5 | M10 | M10x10 | 28 | 9 | 04400-638001 | | | 1,739.08 MXN | |
