        Pernos de sujeción

Descripción del artículo/Imágenes del producto

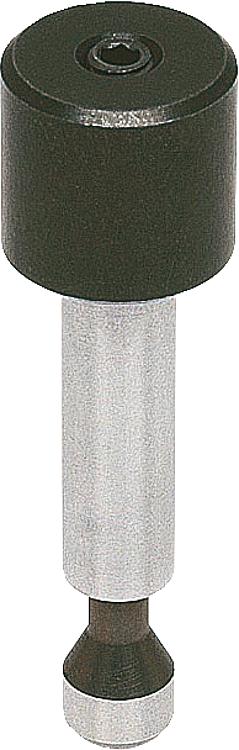

DescripciónMaterial:Perno de acero para temple y revenido.
Botón moleteado de acero para temple y revenido.Versión:Perno tratado en caliente y pulido.
Botón moleteado tratado en caliente y bruñido.Indicación:La adapación de la longitud del perno de sujeción a la pieza de trabajo es responsabilidad del cliente.

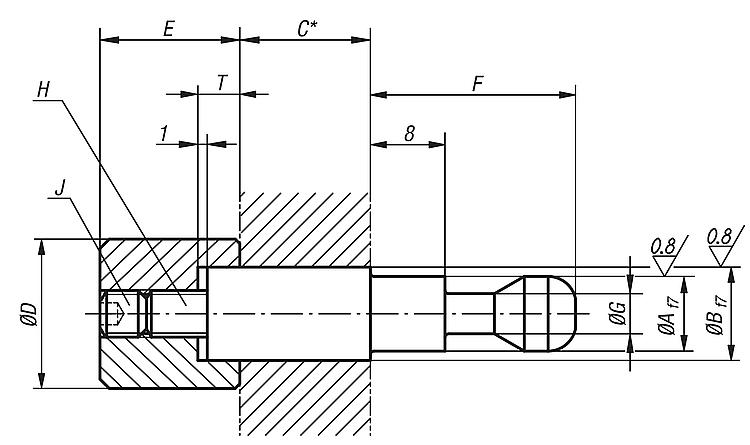

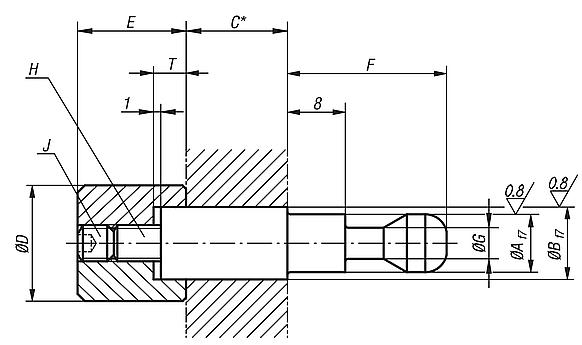

La medida C define la longitud del perno de sujeción en estado bruto.
Como corresponda al grosor de la pieza, el cliente deberá adaptar a su arbitrio la medida C.
A continuación hay que cortar la rosca de medida J en el perno de sujeción.

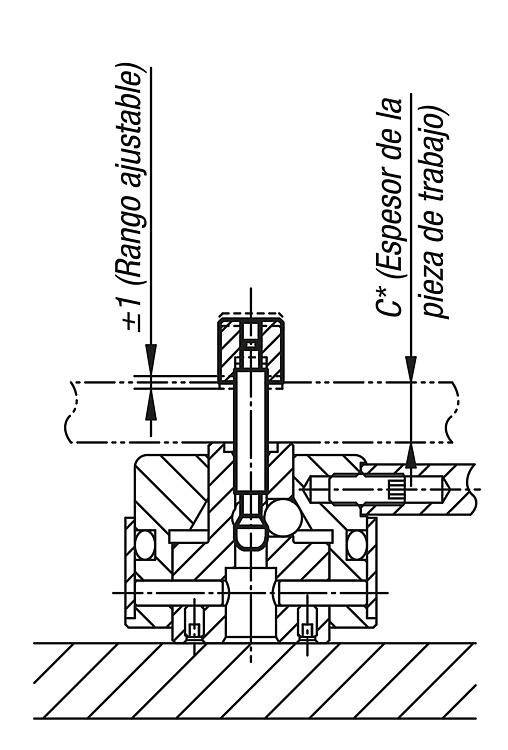

Para definir la longitud del perno de sujeción hay que tener en cuenta la denominación de montaje.

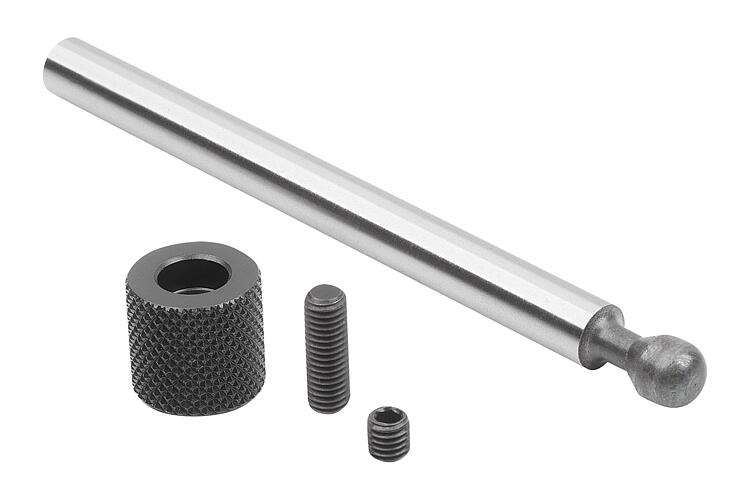

Después de mecanizar el perno de sujeción a la longitud total correcta, el botón moleteado se fija con contratuerca al perno de sujeción con los dos tornillos prisioneros.
Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04400 Pernos de sujeción

263 kB

Planos

Selección/filtro de artículos

Referencia	A	B	C	D	E	F	G	H	J	T	Precio
04400-005050	5	5	50	10	10	17	3	M3	M3x4	3	944.44 MXN
04400-006050	5	6	50	10	10	17	3	M3	M3x4	3	981.12 MXN
04400-008080	8	8	80	16	15	22	4,3	M5	M5x5	4,5	1,019.48 MXN
04400-010080	8	10	80	16	15	22	4,3	M5	M5x5	4,5	1,049.16 MXN
