        Dispositivo de sujeción con leva, forma D

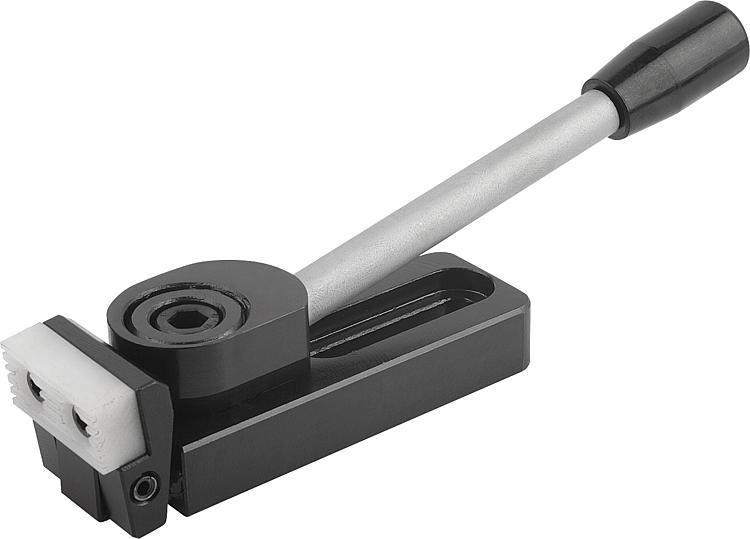

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:El dispositivo de sujeción con leva es un elemento de sujeción rápida que sirve para presionar piezas de trabajo sobre los topes fijos y sobre un soporte simultáneamente a través de una mordaza pivotante y de una excéntrica en espiral.
El dispositivo de sujeción con leva se puede posicionar y sujetar con el tornillo de tope y el casquillo de centrado (ver plano) sobre un sistema de retícula modular.

Las versiones 04516-006010, 04516-006015, 04516-006030 y 04516-006035 disponen de 2 insertos de metal duro redondos.Fuerza de sujeción:04516-006... = 3800 N
04516-010... = 7200 N

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04516_D Dispositivo de sujeción con leva, forma D

148 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Versión 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F=Fuerza de sujeción N	Precio
04516-006020	D	a la derecha	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	3,656.24 MXN
04516-010020	D	a la derecha	121,5	40	18	10,2	18	20	13	7	40	74	6	42	70,5	35	31,5	143	7200	5,265.96 MXN
04516-006040	D	a la izquierda	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	3,724.00 MXN
04516-010040	D	a la izquierda	121,5	40	18	10,2	18	20	13	7	40	74	6	42	70,5	35	31,5	143	7200	5,265.96 MXN
