        Dispositivos de sujeción montados

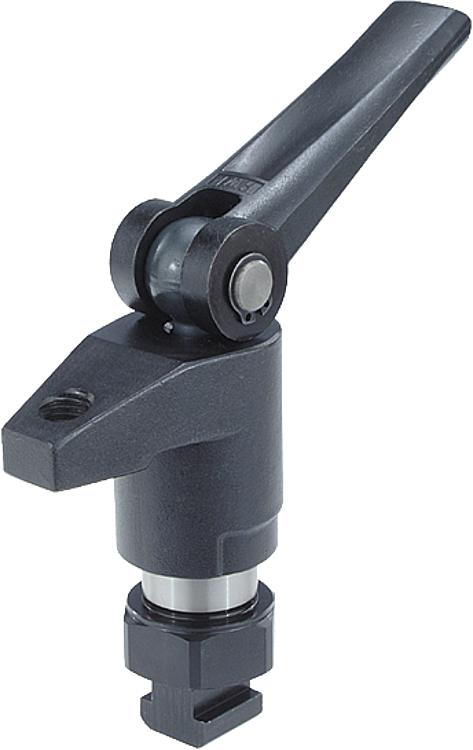

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Templado por cementación, bruñido y pulido.Indicación:La altura de sujeción se puede aumentar con eclisas 04378 y, en el caso de 04620-12 a 04620-14 y de 04620-22 a 04620-24, se puede reducir mediante soportes con bola oscilante 02000.
Los dispositivos de sujeción ofrecen las siguientes ventajas:
- Sujeción rápida de forma manual mediante husillo roscado y excéntrica en espiral.
- Cambio de piezas de trabajo rápido y sencillo girando la garra de sujeción.
- Versión compacta, con el consiguiente ahorro de espacio al realizar la sujeción.
- Fácil adaptación a grandes alturas de sujeción mediante eclisas.

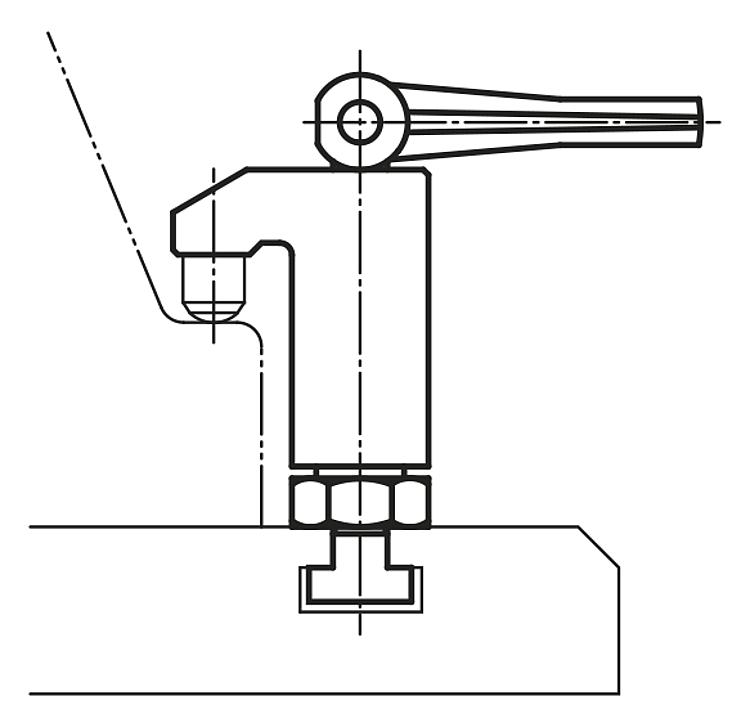

Los dispositivos de sujeción se pueden fijar de dos formas:
1) En una ranura en T.
2) Directamente en la placa, por ejemplo, de un dispositivo, con el tornillo de sujeción M12.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04620 Dispositivos de sujeción montados

225 kB

Planos

Selección/filtro de artículos

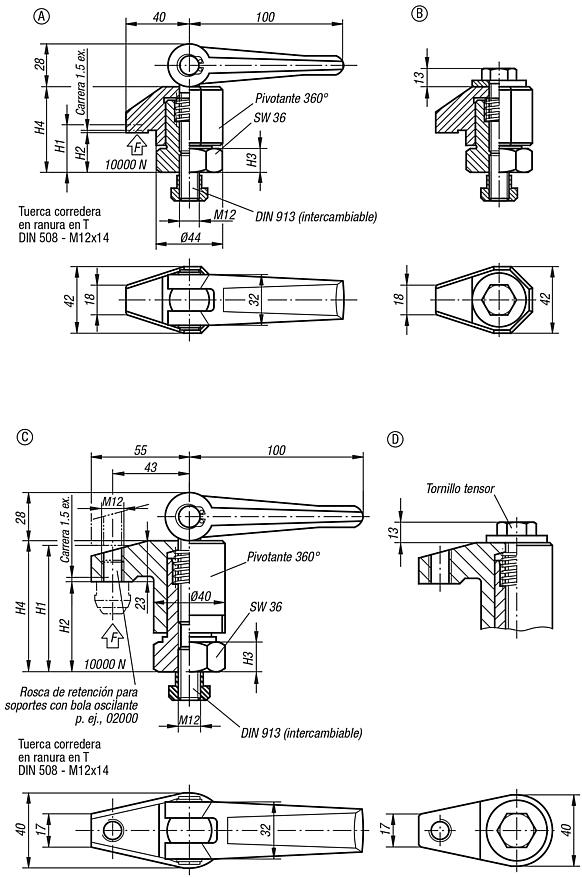

Referencia	Forma	Modelo de forma	Altura de sujeción máx. H1	Altura de sujeción mín. H2	H3	H4	Precio
04620-11	A	con palanca de sujeción excéntrica	30	25	15	54-59	5,848.36 MXN
04620-12	C	con palanca de sujeción excéntrica y rosca	70	50	15	73-93	7,324.80 MXN
04620-13	C	con palanca de sujeción excéntrica y rosca	98	68	15	91-121	7,324.80 MXN
04620-14	C	con palanca de sujeción excéntrica y rosca	135	95	22	118-158	7,556.36 MXN
04620-21	B	con tornillo de sujeción	30	25	15	54-59	4,242.56 MXN
04620-22	D	con tornillo de sujeción y rosca	70	50	15	73-93	5,508.72 MXN
04620-23	D	con tornillo de sujeción y rosca	98	68	15	91-121	5,508.72 MXN
04620-24	D	con tornillo de sujeción y rosca	135	95	22	118-158	5,725.44 MXN
