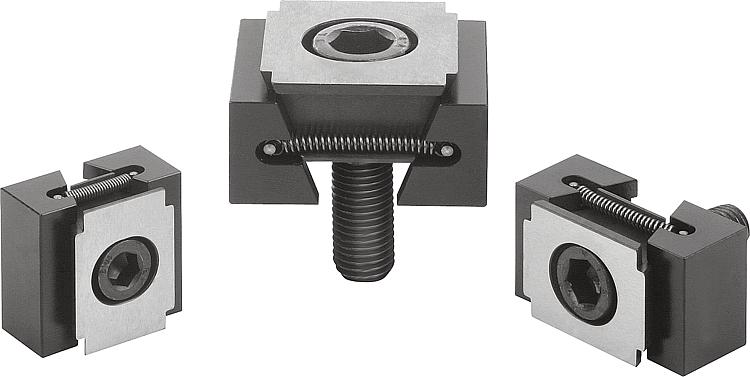

Mordazas de sujeción de cuña de acero, con sobremedida para el mecanizado
Descripción del artículo/Imágenes del producto
DescripciónMaterial:Cuña doble y segmentos de sujeción de acero para temple y revenido.Versión:Cuña doble y segmentos de sujeción tratados en caliente y de color negro.Indicación:La peculiaridad de esta mordaza de sujeción reside en la sobremedida para el mecanizado. Esta sobremedida de longitud hace que se puedan integrar las formas adaptadas a la geometría de piezas de trabajo. Además, este producto es ideal para sujeciones múltiples debido a su principio de función. Las superficies de sujeción permiten alcanzar grandes fuerzas de sujeción. De forma opcional, las mordazas de sujeción se pueden instalar en una perforación roscada o en una ranura en T para la sujeción. Al girar el tornillo tensor, los dos segmentos de sujeción se mueven hacia fuera y empujan la pieza de trabajo contra la mordaza fija del dispositivo de procesamiento. A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.

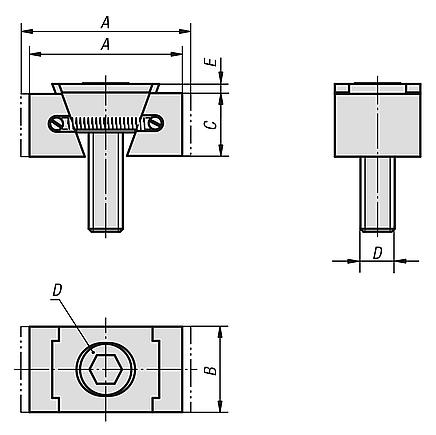

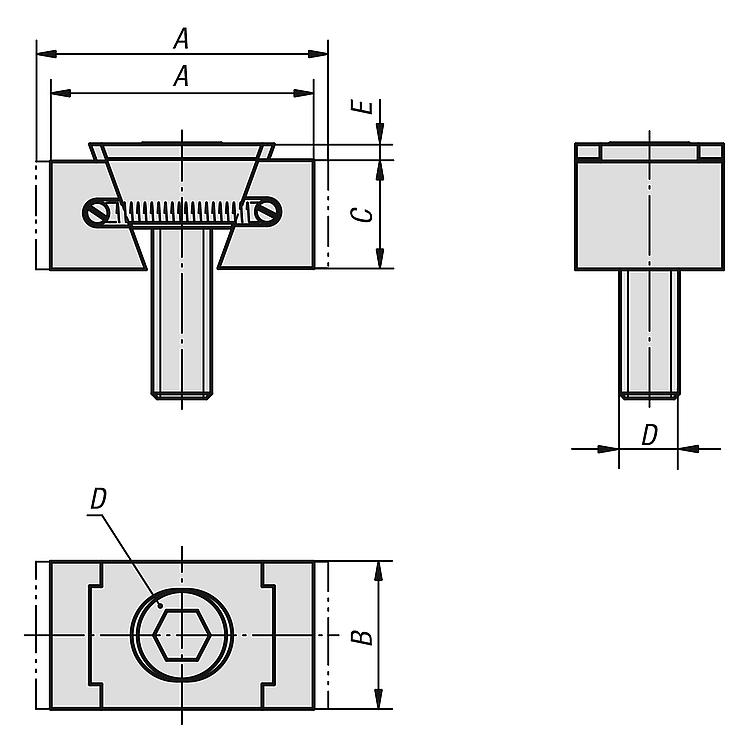

Recorrido de desplazamiento: M8 = ±0,5 mm M10 = ±1,0 mm M12 = ±1,0 mm M16 = ±1,5 mmTener en cuenta:La peculiaridad de las mordazas de sujeción reside en la sobremedida para el mecanizado de 3 mm por cada mordaza de sujeción en la versión M8 y de 5 mm en las versiones M10, M12 y M16.Indicación sobre el dibujo:
D) Tornillo de cabeza cilíndrica DIN 6912

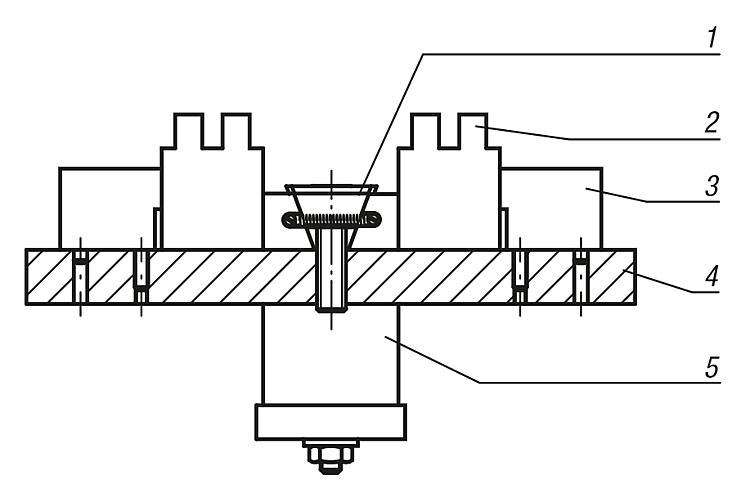

1) Mordaza de sujeción 2) Pieza de trabajo 3) Pieza de retención 4) Placa de base 5) Cilindro neumático/hidráulico
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
