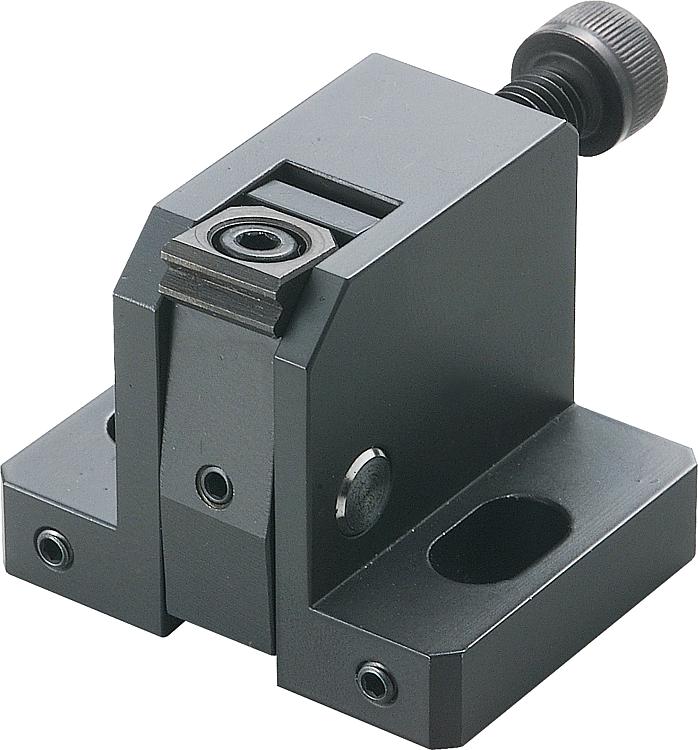

        Dispositivos de sujeción con leva

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa, brazo de acero para temple y revenido.
Garras de sujeción de acero para herramientas.Versión:Carcasa bruñida.
Brazo, garras de sujeción tratadas en caliente y bruñidas.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04575 Dispositivos de sujeción con leva

266 kB

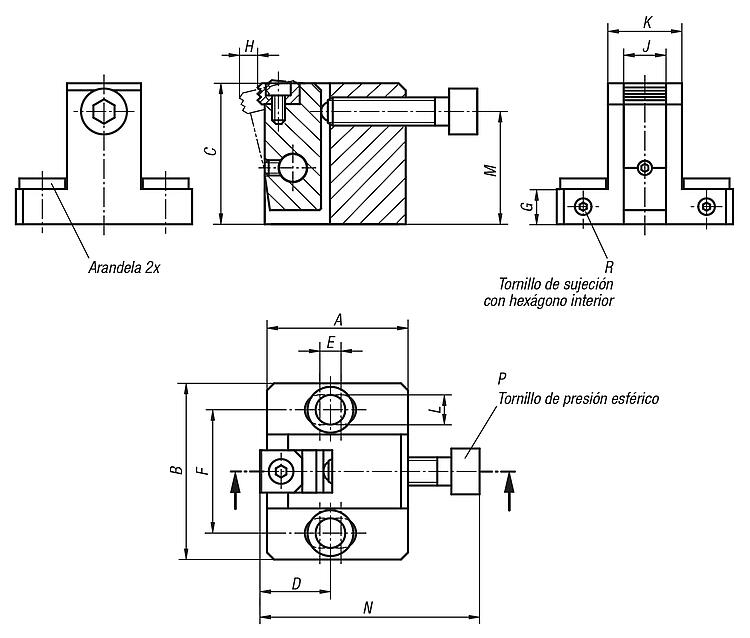

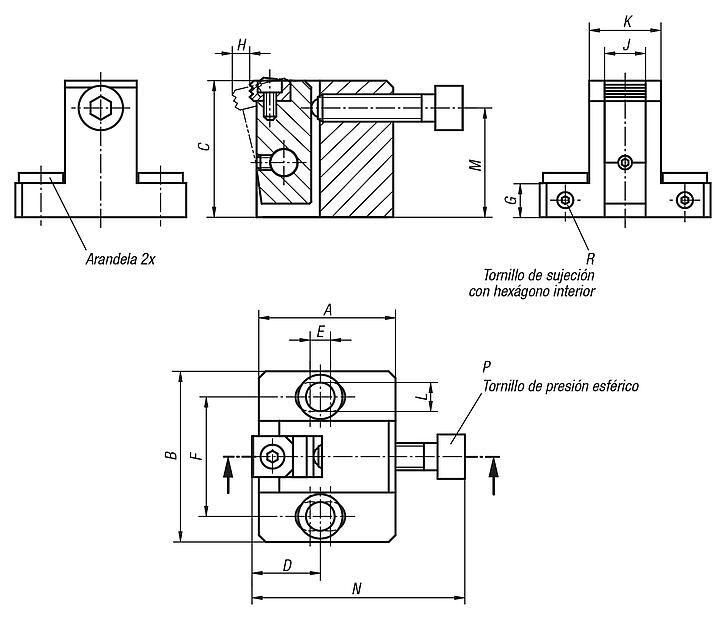

Planos

Selección/filtro de artículos

Referencia	A	B	C	D	E	F	G	H	J	K	L	M	N	P	R	F=Fuerza de sujeción N	Par de apriete Nm	Precio
04575-080400	40	50	40	20	6	35	10	5,3	12	21	8,5	32	62,5	M8 x 35	M4x10	15000	25	5,790.40 MXN
04575-100500	50	65	50	25	8	45	12	7,1	16	27	11	40	74	M10 x 40	M4x12	27000	50	6,514.20 MXN
04575-120600	60	70	60	30	10	50	15	8	20	31	13	48	91	M12 x 50	M5x15	38000	90	9,072.00 MXN
04575-160800	80	90	80	40	15	65	20	10,2	25	39	17	64	115	M16 x 60	M6x20	46000	130	10,864.00 MXN
