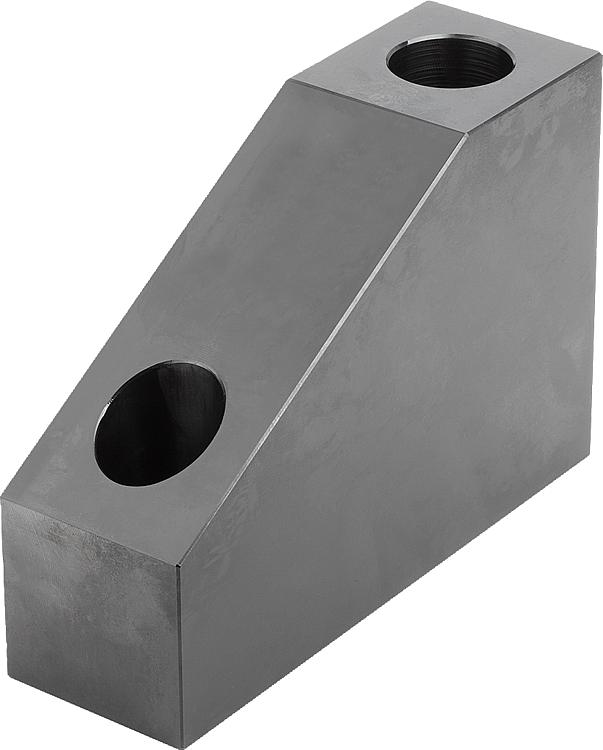

        Prismas de acero para sets de tensores de cadena

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Los prismas para sets de tensores de cadena sirven para el posicionamiento flexible de la pieza de trabajo. Los prismas se pueden fijar en la mesa de máquinas con tuercas correderas en ranura.Accesorios:Tuercas para ranuras en T DIN 508 ampliada, 07060.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04211-09 Prismas de acero para sets de tensores de cadena

149 kB

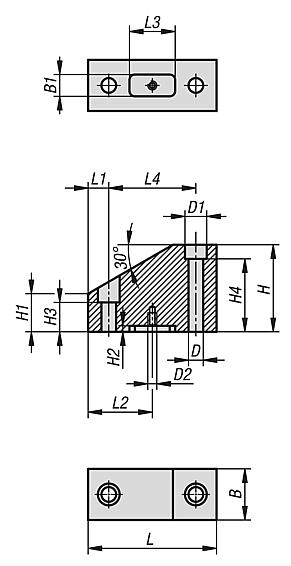

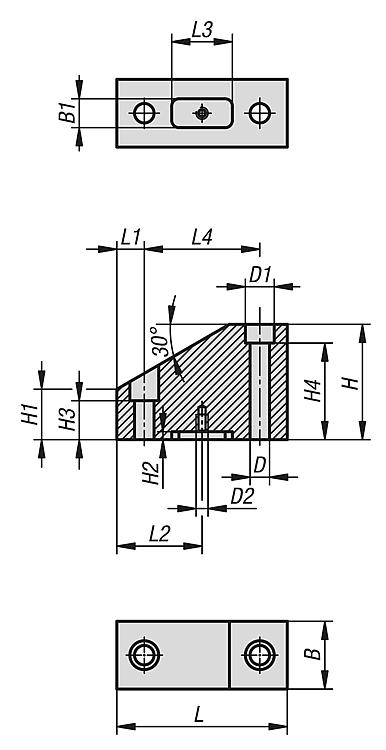

Planos

Selección/filtro de artículos

Referencia	B	B1	D	D1	D2	H	H1	H2	H3	H4	L	L1	L2	L3	L4	Precio
04211-09-11847080	47	20	13,5	20	M6	80	35	5,5	27	67	118	19	59	42	80	8,652.00 MXN
04211-09-14847100	47	20	17,5	26	M6	100	44	5,5	33	33	148	24	74	44	100	11,648.00 MXN
04211-09-36007825022	78	20	22	33	M6	250	102	5,5	91	161	360	45	100	44	270	41,916.00 MXN
04211-09-36007825026	78	20	26	40	M6	250	102	5,5	91	161	360	45	100	44	270	37,212.00 MXN
