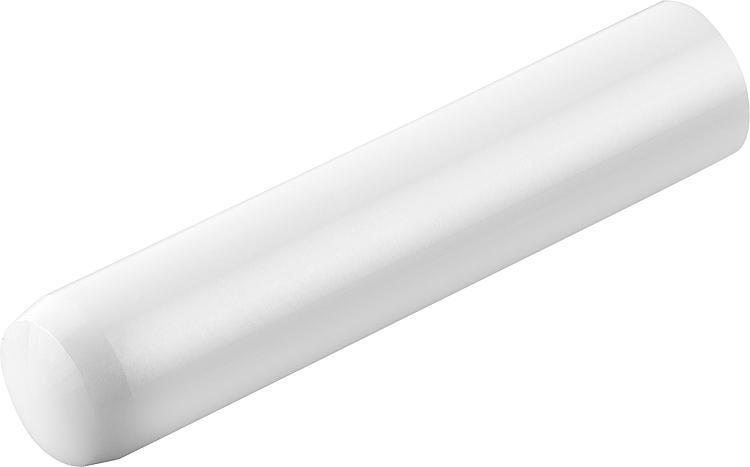

        Pasadores cilíndricos de cerámica similares a DIN 6325

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cerámica de altas prestaciones Z101.Versión:Pulido.Indicación:Las medidas de los pasadores cilíndricos corresponden a DIN 6325.Ventajas:- Ideal para la construcción de portapiezas
- No pierde su forma incluso a altas temperaturas
- Con aislamiento eléctricoCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03320-01 Pasadores cilíndricos de cerámica similares a DIN 6325

148 kB

Indicación técnica sobre cerámica de altas prestaciones

76,3 kB

Sinopsis de las normas de los elementos de unión

689 kB

Planos

Selección/filtro de artículos

Referencia	D	L1 = longitud	L2	R	Z1	Z2	Precio
03320-01-02X6	2	6	0,6	2	0,3	0,18	218.68 MXN
03320-01-02X8	2	8	0,6	2	0,3	0,18	222.60 MXN
03320-01-02X10	2	10	0,6	2	0,3	0,18	227.08 MXN
03320-01-02X12	2	12	0,6	2	0,3	0,18	231.00 MXN
03320-01-02X14	2	14	0,6	2	0,3	0,18	235.48 MXN
03320-01-03X10	3	10	0,8	3	0,45	0,3	273.00 MXN
03320-01-03X12	3	12	0,8	3	0,45	0,3	281.12 MXN
03320-01-03X14	3	14	0,8	3	0,45	0,3	285.88 MXN
03320-01-03X18	3	18	0,8	3	0,45	0,3	294.56 MXN
03320-01-03X20	3	20	0,8	3	0,45	0,3	298.48 MXN
03320-01-03X28	3	28	0,8	3	0,45	0,3	331.80 MXN
03320-01-03X32	3	32	0,8	3	0,45	0,3	335.72 MXN
03320-01-04X10	4	10	1	4	0,6	0,4	277.48 MXN
03320-01-04X12	4	12	1	4	0,6	0,4	285.88 MXN
03320-01-04X16	4	16	1	4	0,6	0,4	294.56 MXN
03320-01-04X18	4	18	1	4	0,6	0,4	298.48 MXN
03320-01-04X20	4	20	1	4	0,6	0,4	306.88 MXN
03320-01-04X28	4	28	1	4	0,6	0,4	335.72 MXN
03320-01-04X32	4	32	1	4	0,6	0,4	344.12 MXN
03320-01-05X16	5	16	1,2	5	0,75	0,5	298.48 MXN
03320-01-05X18	5	18	1,2	5	0,75	0,5	306.88 MXN
03320-01-05X20	5	20	1,2	5	0,75	0,5	319.48 MXN
03320-01-05X24	5	24	1,2	5	0,75	0,5	327.60 MXN
03320-01-05X28	5	28	1,2	5	0,75	0,5	344.12 MXN
03320-01-05X32	5	32	1,2	5	0,75	0,5	357.00 MXN
03320-01-05X36	5	36	1,2	5	0,75	0,5	390.88 MXN
03320-01-06X14	6	14	1,5	6	0,9	0,6	315.00 MXN
03320-01-06X18	6	18	1,5	6	0,9	0,6	357.00 MXN
03320-01-06X20	6	20	1,5	6	0,9	0,6	373.80 MXN
03320-01-06X24	6	24	1,5	6	0,9	0,6	390.88 MXN
03320-01-06X28	6	28	1,5	6	0,9	0,6	415.80 MXN
03320-01-06X32	6	32	1,5	6	0,9	0,6	424.48 MXN
03320-01-06X36	6	36	1,5	6	0,9	0,6	436.52 MXN
03320-01-06X40	6	40	1,5	6	0,9	0,6	449.40 MXN
03320-01-06X50	6	50	1,5	6	0,9	0,6	508.48 MXN
03320-01-06X60	6	60	1,5	6	0,9	0,6	562.80 MXN
03320-01-08X18	8	18	1,8	8	1,2	0,8	457.80 MXN
03320-01-08X20	8	20	1,8	8	1,2	0,8	466.76 MXN
03320-01-08X24	8	24	1,8	8	1,2	0,8	474.88 MXN
03320-01-08X32	8	32	1,8	8	1,2	0,8	499.80 MXN
03320-01-08X40	8	40	1,8	8	1,2	0,8	600.60 MXN
03320-01-08X50	8	50	1,8	8	1,2	0,8	646.80 MXN
03320-01-08X60	8	60	1,8	8	1,2	0,8	676.20 MXN
03320-01-08X70	8	70	1,8	8	1,2	0,8	705.60 MXN
03320-01-10X24	10	24	2	10	1,5	1	567.28 MXN
03320-01-10X32	10	32	2	10	1,5	1	600.60 MXN
03320-01-10X40	10	40	2	10	1,5	1	633.92 MXN
03320-01-10X50	10	50	2	10	1,5	1	672.00 MXN
03320-01-10X60	10	60	2	10	1,5	1	709.52 MXN
03320-01-10X70	10	70	2	10	1,5	1	760.20 MXN
03320-01-10X90	10	90	2	10	1,5	1	815.08 MXN
03320-01-12X28	12	28	2,5	12	1,8	1,3	617.12 MXN
03320-01-12X40	12	40	2,5	12	1,8	1,3	751.52 MXN
03320-01-12X60	12	60	2,5	12	1,8	1,3	827.40 MXN
03320-01-14X40	14	40	2,5	16	2	1,3	857.08 MXN
