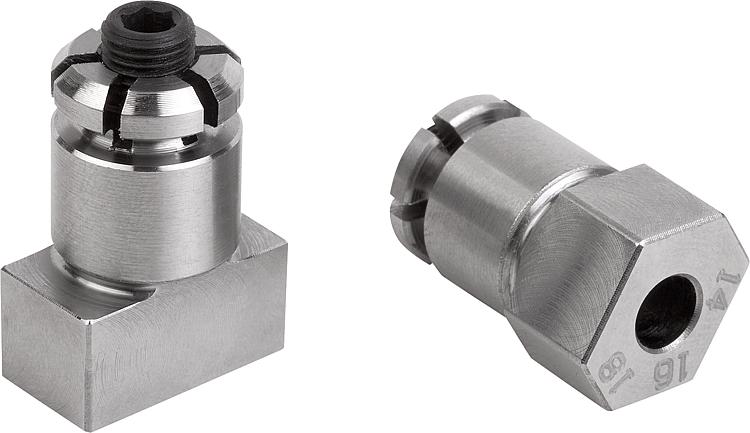

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente y bruñido. El diámetro de centrado y las superficies de guiado están pulidos.Indicación:Con ayuda de los bulones de posicionamiento extensibles, se pueden posicionar placas de retícula, por ejemplo, sobre mesas de máquinas con ranuras en T (ver imagen). Las placas que se vayan a posicionar deben presentar dos perforaciones adecuadas para la espiga extensible. El tornillo de ajuste tiene un hexágono interior continuo y se puede manejar, por tanto, por los dos lados.Indicación sobre el dibujo:

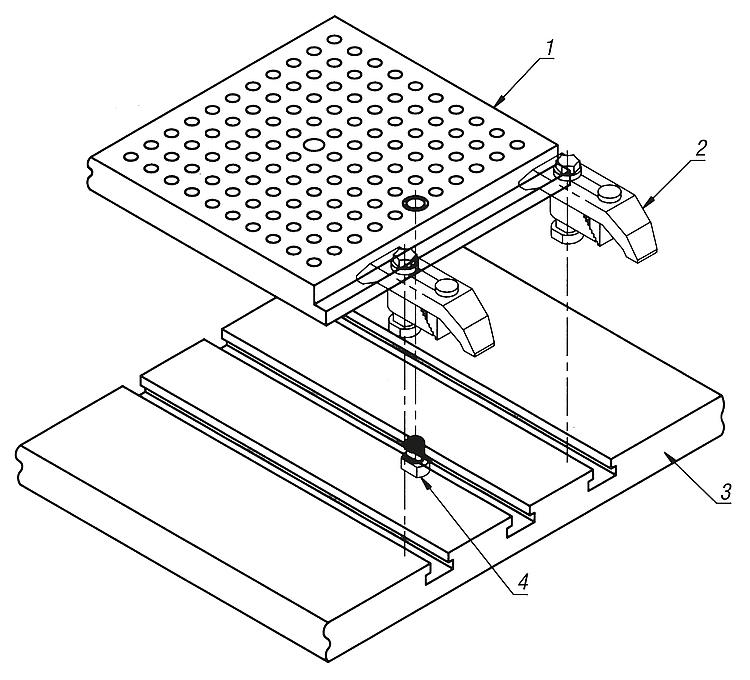

1) Placa reticulada 2) Hierros de sujeción 3) Mesa de máquinas 4) Bulón de posicionamiento extensible
Características especiales:
DescargarAquí figura información recopilada en formato PDF:

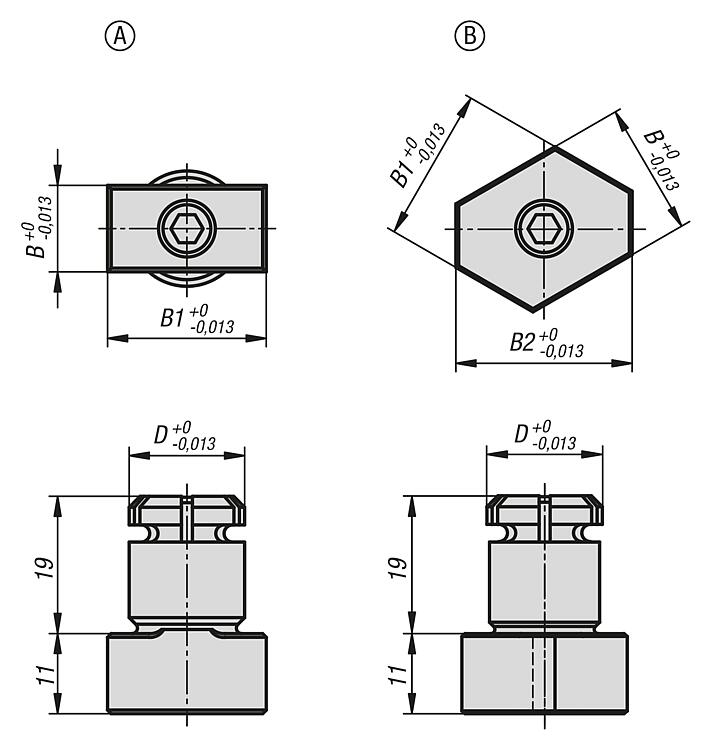

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
