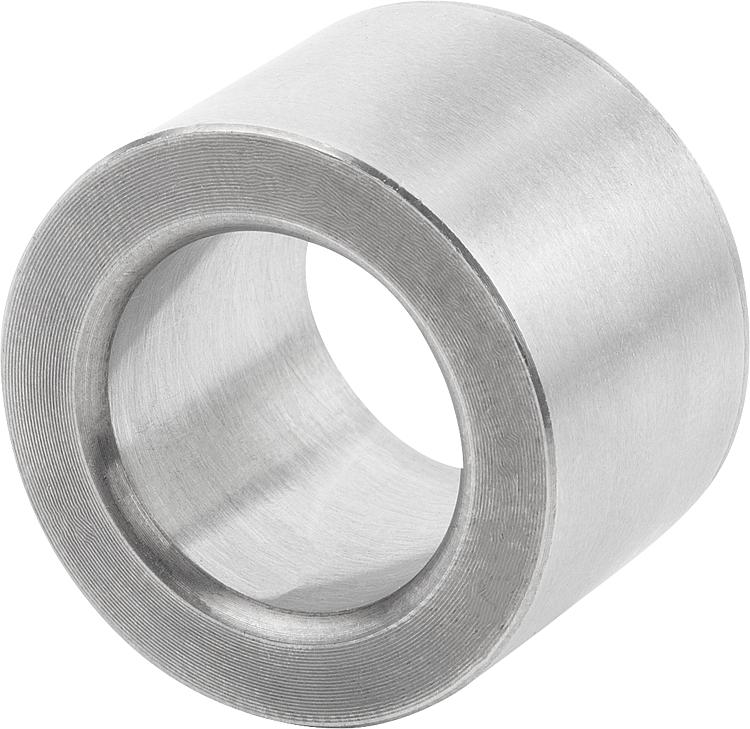

03154-02Casquillos de centrado de acero inoxidable |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero inoxidable 1.4548.Versión:endurecido 40 HRC como mín., acabado natural.Indicación:Con una tolerancia de la distancia entre ejes de ±0,005 mm y el uso de 2 casquillos de centrado de calidad I, se puede lograr una precisión de repetición de sujeción a menos de ±0,013 mm. Con una tolerancia de la distancia entre ejes de ±0,03 mm y el uso de un casquillo de centrado de calidad I y otro de calidad II, se puede lograr una precisión de repetición de sujeción a menos de ±0,04 mm. Los casquillos de centrado se introducen con una ligera presión en las perforaciones de alojamiento de las placas tensoras. Ver otras indicaciones en la información general.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia | Versión 1 | T=Tolerancia | D | D1 | L | Perforación de alojamiento del casquillo de centrado Ø +0,010 | CAD | Acc. | Precio | Pedir |
---|
03154-02-113013 | calidad I | +0,005 - +0,018 | 13 | 19,04 | 13 | 19,016 | | | 721.00 MXN | | 03154-02-113020 | calidad I | +0,005 - +0,018 | 13 | 19,04 | 20 | 19,016 | | | 768.32 MXN | | 03154-02-116020 | calidad I | +0,005 - +0,018 | 16 | 25,042 | 20 | 25,016 | | | 768.32 MXN | | 03154-02-116025 | calidad I | +0,005 - +0,018 | 16 | 25,042 | 25 | 25,016 | | | 815.64 MXN | | 03154-02-120020 | calidad I | +0,005 - +0,018 | 20 | 35,042 | 20 | 35,018 | | | 810.88 MXN | | 03154-02-120025 | calidad I | +0,005 - +0,018 | 20 | 35,042 | 25 | 35,018 | | | 889.28 MXN | | 03154-02-125020 | calidad I | +0,005 - +0,018 | 25 | 35,042 | 20 | 35,018 | | | 853.44 MXN | | 03154-02-125025 | calidad I | +0,005 - +0,018 | 25 | 35,042 | 25 | 35,018 | | | 964.04 MXN | | 03154-02-130020 | calidad I | +0,005 - +0,018 | 30 | 45,042 | 20 | 45,018 | | | 1,201.48 MXN | | 03154-02-130025 | calidad I | +0,005 - +0,018 | 30 | 45,042 | 25 | 45,018 | | | 1,233.68 MXN | | 03154-02-135020 | calidad I | +0,005 - +0,018 | 35 | 45,042 | 20 | 45,018 | | | 1,201.48 MXN | | 03154-02-135025 | calidad I | +0,005 - +0,018 | 35 | 45,042 | 25 | 45,018 | | | 1,233.68 MXN | | 03154-02-135040 | calidad I | +0,005 - +0,018 | 35 | 45,042 | 40 | 45,018 | | | 1,296.68 MXN | | 03154-02-135050 | calidad I | +0,005 - +0,018 | 35 | 45,042 | 50 | 45,018 | | | 1,348.48 MXN | | 03154-02-150020 | calidad I | +0,005 - +0,018 | 50 | 63,546 | 20 | 63,521 | | | 2,328.48 MXN | | 03154-02-150025 | calidad I | +0,005 - +0,018 | 50 | 63,546 | 25 | 63,521 | | | 2,498.72 MXN | | 03154-02-150040 | calidad I | +0,005 - +0,018 | 50 | 63,546 | 40 | 63,521 | | | 2,735.60 MXN | | 03154-02-150050 | calidad I | +0,005 - +0,018 | 50 | 63,546 | 50 | 63,521 | | | 2,945.88 MXN | | 03154-02-213013 | calidad II | +0,025 - +0,050 | 13 | 19,04 | 13 | 19,016 | | | 1,964.20 MXN | | 03154-02-213020 | calidad II | +0,025 - +0,050 | 13 | 19,04 | 20 | 19,016 | | | 768.32 MXN | | 03154-02-216020 | calidad II | +0,025 - +0,050 | 16 | 25,042 | 20 | 25,016 | | | 768.32 MXN | | 03154-02-216025 | calidad II | +0,025 - +0,050 | 16 | 25,042 | 25 | 25,016 | | | 815.64 MXN | | 03154-02-220020 | calidad II | +0,025 - +0,050 | 20 | 35,042 | 20 | 35,018 | | | 768.32 MXN | | 03154-02-220025 | calidad II | +0,025 - +0,050 | 20 | 35,042 | 25 | 35,018 | | | 889.28 MXN | | 03154-02-225020 | calidad II | +0,025 - +0,050 | 25 | 35,042 | 20 | 35,018 | | | 853.44 MXN | | 03154-02-225025 | calidad II | +0,025 - +0,050 | 25 | 35,042 | 25 | 35,018 | | | 889.28 MXN | | 03154-02-230020 | calidad II | +0,025 - +0,050 | 30 | 45,042 | 20 | 45,018 | | | 1,201.48 MXN | | 03154-02-230025 | calidad II | +0,025 - +0,050 | 30 | 45,042 | 25 | 45,018 | | | 1,233.68 MXN | | 03154-02-235020 | calidad II | +0,025 - +0,050 | 35 | 45,042 | 20 | 45,018 | | | 1,201.48 MXN | | 03154-02-235025 | calidad II | +0,025 - +0,050 | 35 | 45,042 | 25 | 45,018 | | | 1,233.68 MXN | | 03154-02-235040 | calidad II | +0,025 - +0,050 | 35 | 45,042 | 40 | 45,018 | | | 1,296.68 MXN | | 03154-02-235050 | calidad II | +0,025 - +0,050 | 35 | 45,042 | 50 | 45,018 | | | 1,472.52 MXN | | 03154-02-250020 | calidad II | +0,025 - +0,050 | 50 | 63,546 | 20 | 63,521 | | | 2,328.48 MXN | | 03154-02-250025 | calidad II | +0,025 - +0,050 | 50 | 63,546 | 25 | 63,521 | | | 2,498.72 MXN | | 03154-02-250040 | calidad II | +0,025 - +0,050 | 50 | 63,546 | 40 | 63,521 | | | 2,735.60 MXN | | 03154-02-250050 | calidad II | +0,025 - +0,050 | 50 | 63,546 | 50 | 63,521 | | | 2,945.88 MXN | |
