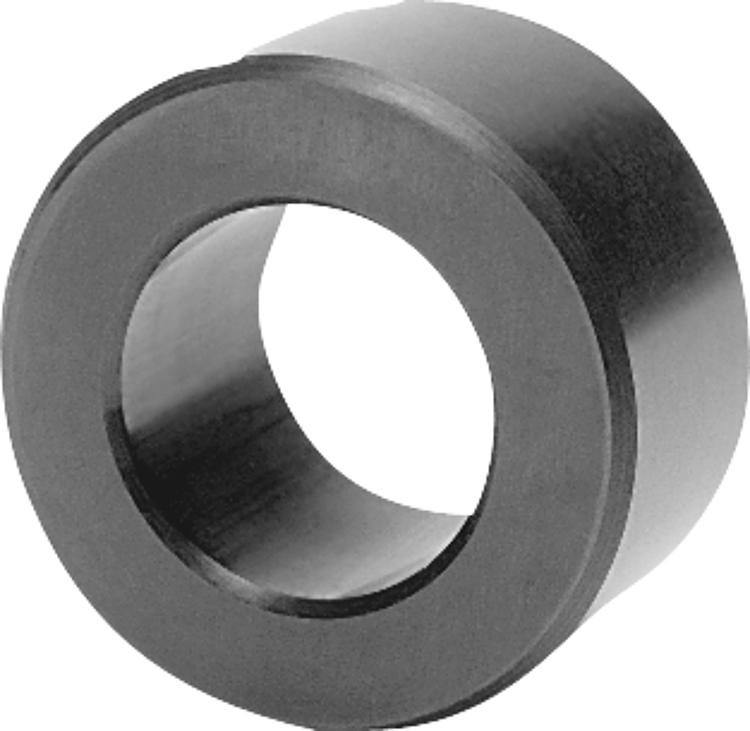

        Casquillos de centrado

Descripción del artículo/Imágenes del producto

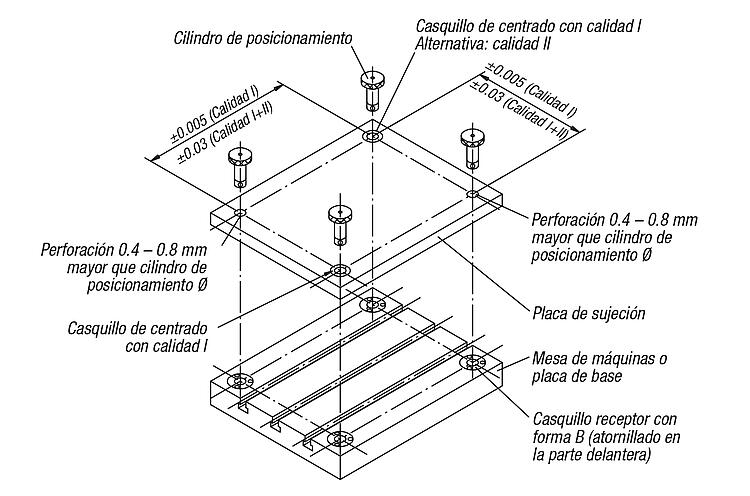

DescripciónMaterial:Acero del apoyo de cilindros.Versión:Endurecido y bruñido.Indicación:Con una tolerancia de la distancia entre ejes de ±0,005 mm y el uso de 2 casquillos de centrado de calidad I, se puede lograr una precisión de repetición de sujeción a menos de ±0,013 mm.
Con una tolerancia de la distancia entre ejes de ±0,03 mm y el uso de un casquillo de centrado de calidad I y otro de calidad II, se puede lograr una precisión de repetición de sujeción a menos de ±0,04 mm.
Los casquillos de centrado se introducen con una ligera presión en las perforaciones de alojamiento de las placas tensoras.
Ver otras indicaciones en la información general.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03154 Casquillos de centrado

251 kB

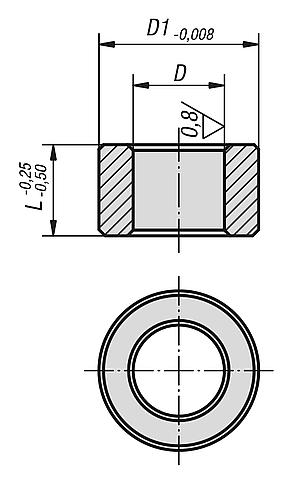

Planos

Selección/filtro de artículos

Referencia	Versión 1	D	T=Tolerancia	D1	L	Perforación de alojamiento del casquillo de centrado Ø +0,010	Precio
03154-113013	calidad I	13	+0,005 - +0,018	19,04	13	19,016	511.28 MXN
03154-113020	calidad I	13	+0,005 - +0,018	19,04	20	19,016	533.40 MXN
03154-116020	calidad I	16	+0,005 - +0,018	25,042	20	25,016	415.52 MXN
03154-116025	calidad I	16	+0,005 - +0,018	25,042	25	25,016	533.40 MXN
03154-120020	calidad I	20	+0,005 - +0,018	35,042	20	35,018	451.36 MXN
03154-120025	calidad I	20	+0,005 - +0,018	35,042	25	35,018	629.44 MXN
03154-125020	calidad I	25	+0,005 - +0,018	35,042	20	35,018	451.36 MXN
03154-125025	calidad I	25	+0,005 - +0,018	35,042	25	35,018	629.44 MXN
03154-130020	calidad I	30	+0,005 - +0,018	45,042	20	45,018	615.72 MXN
03154-130025	calidad I	30	+0,005 - +0,018	45,042	25	45,018	832.44 MXN
03154-135020	calidad I	35	+0,005 - +0,018	45,042	20	45,018	757.68 MXN
03154-135025	calidad I	35	+0,005 - +0,018	45,042	25	45,018	832.44 MXN
03154-135040	calidad I	35	+0,005 - +0,018	45,042	40	45,018	899.08 MXN
03154-135050	calidad I	35	+0,005 - +0,018	45,042	50	45,018	953.68 MXN
03154-150020	calidad I	50	+0,005 - +0,018	63,546	20	63,521	1,445.64 MXN
03154-150040	calidad I	50	+0,005 - +0,018	63,546	40	63,521	1,653.96 MXN
03154-150050	calidad I	50	+0,005 - +0,018	63,546	50	63,521	1,776.04 MXN
03154-213013	calidad II	13	+0,025 - +0,050	19,04	13	19,016	511.28 MXN
03154-213020	calidad II	13	+0,025 - +0,050	19,04	20	19,016	533.40 MXN
03154-216020	calidad II	16	+0,025 - +0,050	25,042	20	25,016	511.28 MXN
03154-216025	calidad II	16	+0,025 - +0,050	25,042	25	25,016	533.40 MXN
03154-220020	calidad II	20	+0,025 - +0,050	35,042	20	35,018	555.24 MXN
03154-220025	calidad II	20	+0,025 - +0,050	35,042	25	35,018	629.44 MXN
03154-225020	calidad II	25	+0,025 - +0,050	35,042	20	35,018	555.24 MXN
03154-225025	calidad II	25	+0,025 - +0,050	35,042	25	35,018	629.44 MXN
03154-230020	calidad II	30	+0,025 - +0,050	45,042	20	45,018	757.68 MXN
03154-235025	calidad II	35	+0,025 - +0,050	45,042	25	45,018	832.44 MXN
03154-235040	calidad II	35	+0,025 - +0,050	45,042	40	45,018	899.08 MXN
03154-235050	calidad II	35	+0,025 - +0,050	45,042	50	45,018	953.68 MXN
03154-250025	calidad II	50	+0,025 - +0,050	63,546	25	63,521	1,535.52 MXN
03154-250050	calidad II	50	+0,025 - +0,050	63,546	50	63,521	1,776.04 MXN
