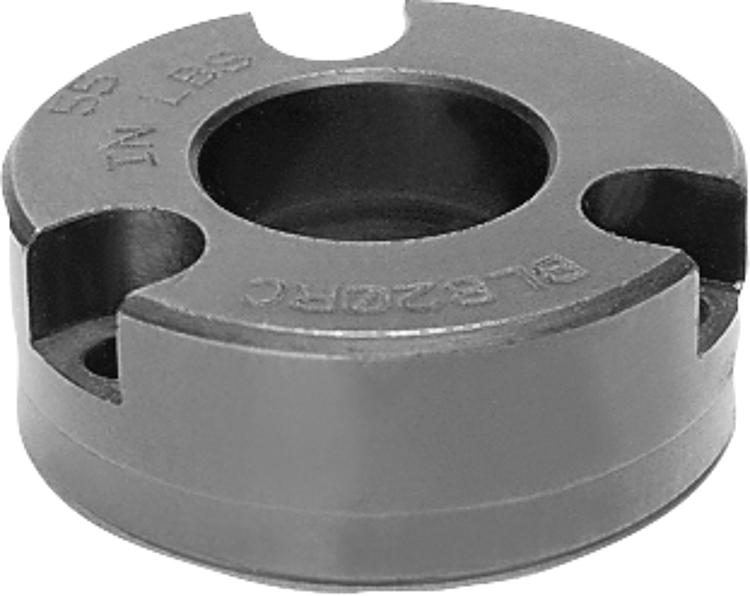

        Casquillos receptores forma B (atornillados en la parte delantera)

Descripción del artículo/Imágenes del producto

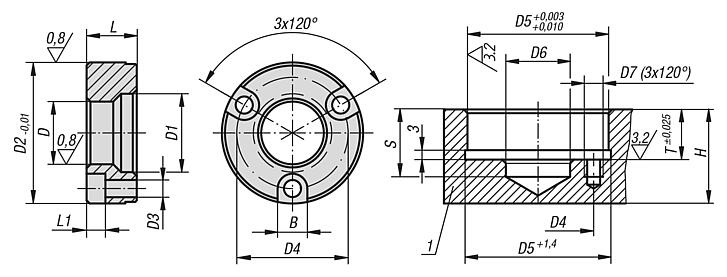

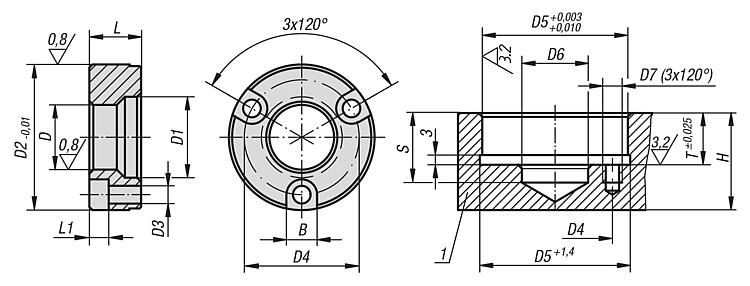

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente y bruñido.Indicación:El volumen de suministro incluye tornillos de fijación.Indicación sobre el dibujo:

1) Placa base

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03156 Casquillos receptores forma B (atornillados en la parte delantera)

162 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	D4	L	L1	B	D5	D6	D7	S	T	Grosor mín. de placa de base H	Precio
03156-13	13	17,3	34,99	4,4	25	11,56	4,5	7,6	35	13,5	M4x7	20	11,91	20	1,291.36 MXN
03156-16	16	20,7	36,99	4,4	29	11,56	4,5	7,6	37	21	M4x7	20	11,91	20	1,049.16 MXN
03156-20	20	24,8	44,99	5,4	35	15,82	6	9,5	45	21	M5x9	25	16,21	25	1,075.48 MXN
03156-25	25	30,4	54,99	6,4	42	19,94	7	11	55	25,5	M6x10	25	20,32	25	1,187.20 MXN
03156-30	30	36,2	59,99	6,4	48	21,77	7	11	60	30,5	M6x11	30	22,15	30	1,255.24 MXN
03156-35	35	41,3	69,99	8,4	56	22,61	9	14	70	40	M8x17	32	22,99	32	1,792.00 MXN
03156-50	50	58,4	91,99	10,4	75	31,12	11	17	92	55	M10x18	45	31,5	45	2,543.80 MXN
