        Cilindros de posicionamiento Ball Lock de acero con palanca de apriete

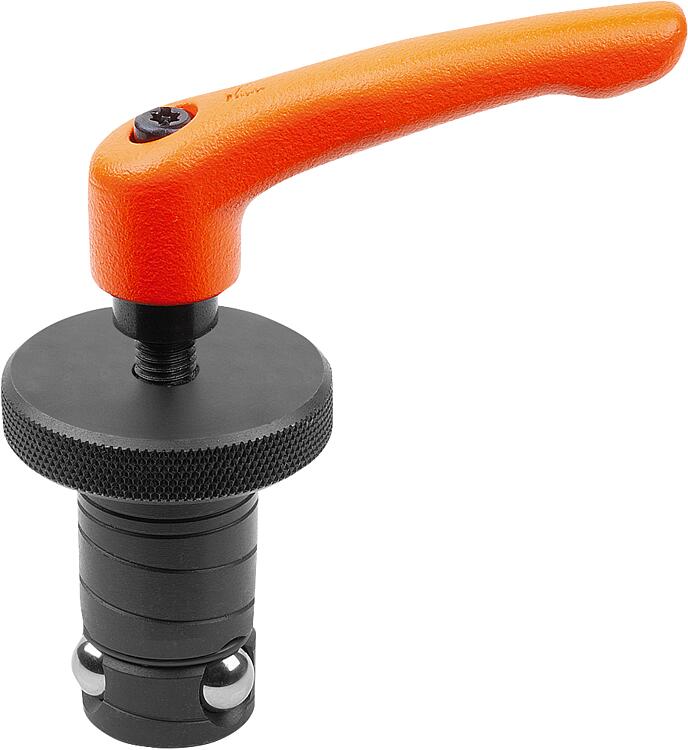

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cilindro de posicionamiento de acero para temple y revenido.
Bolas de acero de apoyo de cilindros.

Empuñadura de fundición inyectada de cinc según DIN EN 12844
Partes de acero con clase de resistencia 5.8.Versión:Cilindro de posicionamiento tratado en caliente y bruñido.
Bolas endurecidas, acabado natural.

Empuñadura recubierta con plástico, naranja puro RAL 2004.
Partes de acero bruñido.Indicación:Al apretar la palanca de apriete, la bola central baja y comprime las tres bolas de fijación hacia fuera, donde quedan sujetas en el casquillo receptor.
Con este sistema sencillo de usar, el tiempo de preparación de las máquinas es hasta doces veces más corto que con los métodos convencionales.Montaje:1. Primero desenroscar el tornillo prisionero del cilindro de posicionamiento.
2. Enroscar la palanca de apriete.Ventajas:Sujeción sin herramientasAccesorios:03153 Kit de reparación.
03154 Casquillos de centrado.
03155 Casquillos receptores forma A (montados en la parte trasera).
03156 Casquillos receptores forma B (montados en la parte delantera).Volumen de suministro03153 Cilindros de posicionamiento Ball Lock.
06460 Palancas de apriete de fundición inyectada de cinc con rosca exterior.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03153 Cilindros de posicionamiento Ball Lock de acero con palanca de apriete

190 kB

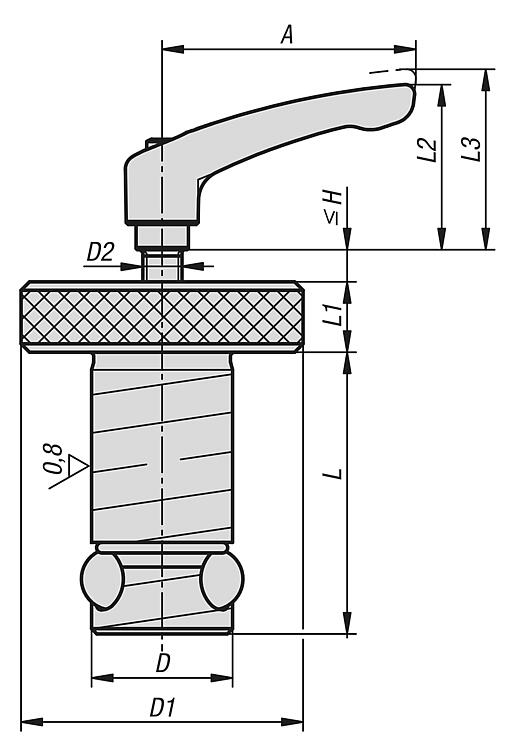

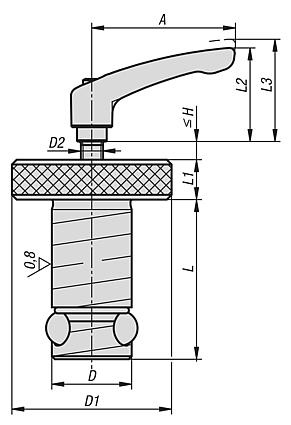

Planos

Selección/filtro de artículos

Referencia	A	D	D1	D2	Fuerza de retención F kN	H máx.	L	L1	L2	L3	Par de apriete máx. Nm	Grosor de la placa de sujeción ±0,05	Precio
03153-130ΔX	30	13	22	M5	3,3	25	27,6	6	30	33	1	13	2,299.68 MXN
03153-130ΔX	30	13	22	M5	3,3	35	34,6	6	30	33	1	20	2,422.56 MXN
03153-160ΔX	40	16	32	M6	5,3	35	36,5	8	31	34	3	20	2,309.04 MXN
03153-160ΔX	40	16	32	M6	5,3	40	41,5	8	31	34	3	25	2,358.00 MXN
03153-200ΔX	40	20	40	M6	13,3	35	39,5	10	31	34	4	20	2,309.04 MXN
03153-200ΔX	40	20	40	M6	13,3	40	44,5	10	31	34	4	25	2,422.56 MXN
03153-250ΔX	65	25	45	M8	30	40	44	10	42,5	45,5	9	20	2,487.60 MXN
03153-250ΔX	65	25	45	M8	30	45	49	10	42,5	45,5	9	25	2,544.24 MXN
03153-300ΔX	80	30	50	M10	44	45	49	13	54,5	58,5	15	20	2,787.36 MXN
03153-300ΔX	80	30	50	M10	44	50	54	13	54,5	58,5	15	25	2,939.04 MXN
03153-350ΔX	95	35	60	M12	68	50	51	13	63	67,5	25	20	2,831.76 MXN
03153-350ΔX	95	35	60	M12	68	50	56	13	63	67,5	25	25	2,965.92 MXN
