03153Cilindros de posicionamiento con sistema de sujeción rápido |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

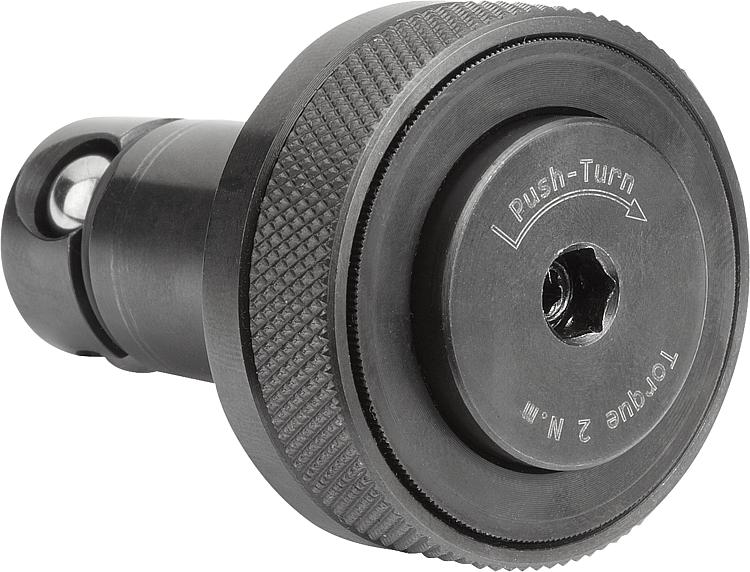

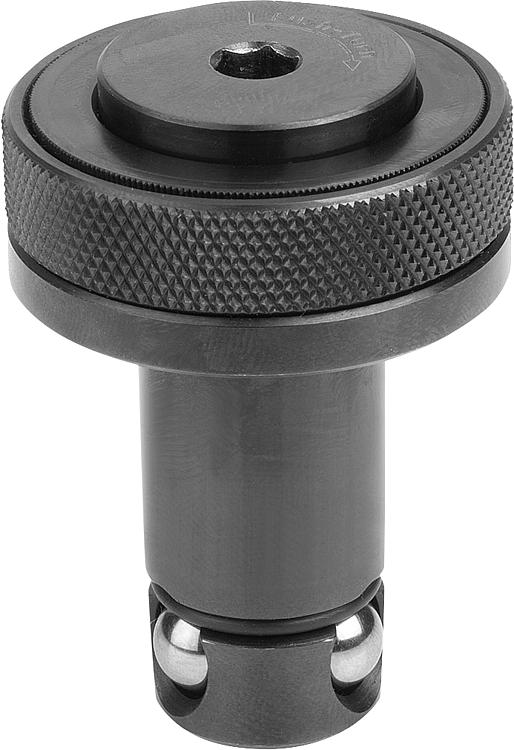

DescripciónMaterial:Cilindro de posicionamiento de acero para temple y revenido.
Bolas de acero del apoyo de cilindros.Versión:Cilindro de posicionamiento tratado en caliente y bruñido.
Bolas endurecidas, acabado natural.Indicación:Cilindro de posicionamiento con sistema de sujeción rápida para ahorrar más tiempo durante el equipamiento.

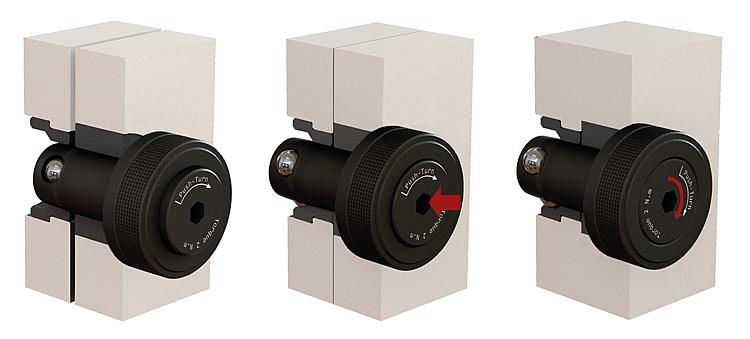

Insertar el cilindro de posicionamiento en la perforación de alojamiento y empujar el botón hacia dentro. De esta manera se separan las tres bolas de ajuste hacia afuera para posicionar los componentes. Mediante el apriete posterior del tornillo de sujeción con una llave hexagonal con un 1/4 de giro se logra un apriete seguro y en unión continua del componente. DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

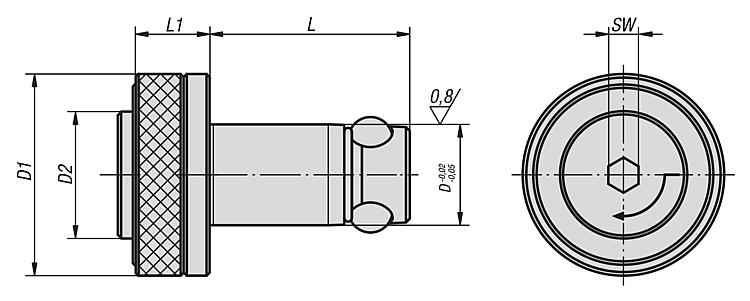

Referencia
| Grosor de la placa
de sujeción ±0,05 | D | D1 | D2 | L | L1 | SW | Fuerza de
retención
F kN | Par de
apriete
máx. Nm | CAD | Acc. | Precio | Pedir |
|---|
| 03153-113013 | 13 | 13 | 25 | 16 | 27,6 | 12 | 4 | 4 | 1 |  | | 2,313.84 MXN | | | 03153-113020 | 20 | 13 | 25 | 16 | 34,6 | 12 | 4 | 4 | 1 | | | 2,369.04 MXN | | | 03153-116020 | 20 | 16 | 32 | 20 | 36,5 | 15 | 6 | 8 | 2 | | | 2,372.88 MXN | | | 03153-116025 | 25 | 16 | 32 | 20 | 41,5 | 15 | 6 | 8 | 2 | | | 2,420.88 MXN | | | 03153-120020 | 20 | 20 | 40 | 25 | 39,5 | 15 | 6 | 8 | 2 | | | 2,424.96 MXN | | | 03153-120025 | 25 | 20 | 40 | 25 | 44,5 | 15 | 6 | 8 | 2 | | | 2,475.84 MXN | |
