03153-02Cilindros de posicionamiento de acero inoxidable Ball Lock |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Cilindros de posicionamiento y bolas de acero inoxidable 1.4542.Versión:Cilindros de posicionamiento y bolas endurecidas con 40 HRC, acabado natural.Indicación:Apretando el tornillo de transmisión (D2), la bola central baja y comprime las tres bolas de fijación hacia fuera, que quedan sujetas en el casquillo receptor. Con este sencillo sistema, el tiempo de preparación de las máquinas es hasta doces veces más corto que con los métodos convencionales.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

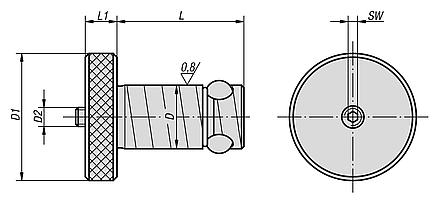

Referencia | Grosor de la placa fijación ±0,13
| D | D1 | D2 | L | L1 | SW | Fuerza de retención F kN | Par de apriete máx. Nm | Referencia del juego de reparación | CAD | Acc. | Precio | Pedir |
---|
03153-02-13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1,2 | 03153-02-913013 | | | 3,193.40 MXN | | 03153-02-13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1,2 | 03153-02-913020 | | | 3,223.64 MXN | | 03153-02-16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 4,5 | 03153-02-916020 | | | 3,223.64 MXN | | 03153-02-16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 4,5 | 03153-02-916025 | | | 3,254.16 MXN | | 03153-02-20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 5,3 | 03153-02-920020 | | | 2,991.80 MXN | | 03153-02-20025 | 25 | 20 | 40 | M6 | 44,4 | 10 | 3 | 13,3 | 5,3 | 03153-02-920025 | | | 3,025.12 MXN | | 03153-02-25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 11 | 03153-02-925020 | | | 3,193.40 MXN | | 03153-02-25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 11 | 03153-02-925025 | | | 3,193.40 MXN | | 03153-02-30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 18 | 03153-02-930020 | | | 3,655.40 MXN | | 03153-02-30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 18 | 03153-02-930025 | | | 3,691.52 MXN | | 03153-02-35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 33 | 03153-02-935020 | | | 3,823.96 MXN | | 03153-02-35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 33 | 03153-02-935025 | | | 3,974.60 MXN | | 03153-02-35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 33 | 03153-02-935040 | | | 4,267.76 MXN | | 03153-02-35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 33 | 03153-02-935050 | | | 4,544.40 MXN | | 03153-02-50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 65 | 03153-02-950020 | | | 5,880.00 MXN | | 03153-02-50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 65 | 03153-02-950025 | | | 6,104.00 MXN | | 03153-02-50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 65 | 03153-02-950040 | | | 6,748.00 MXN | | 03153-02-50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 65 | 03153-02-950050 | | | 6,972.00 MXN | |
