Descripción del artículo/Imágenes del producto

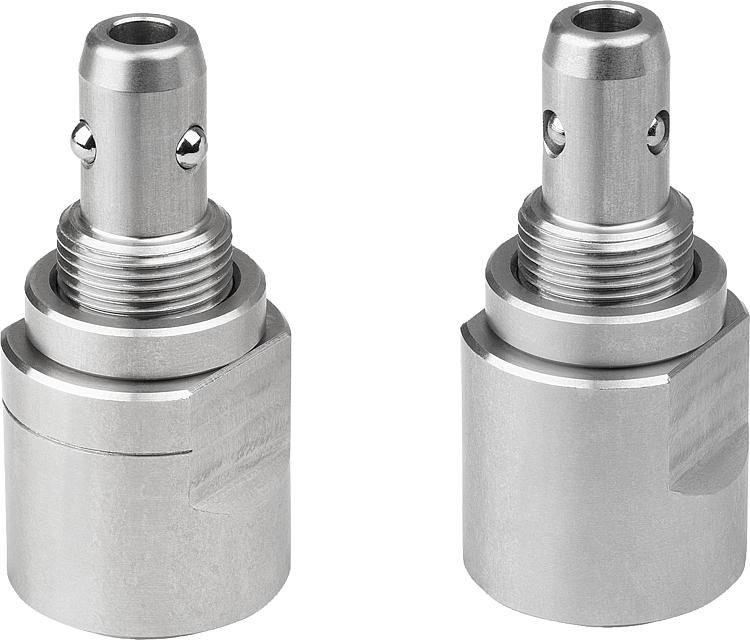

DescripciónDescripción del producto:La forma A está sujeta en el estado inicial mediante un muelle. El cilindro de posicionamiento se desbloquea mediante aire comprimido.

La forma B está desbloqueada en el estado inicial. El cilindro de posicionamiento se tensa mediante aire comprimido.
Material:Cuerpo de base de acero inoxidable.
Junta de NBR.

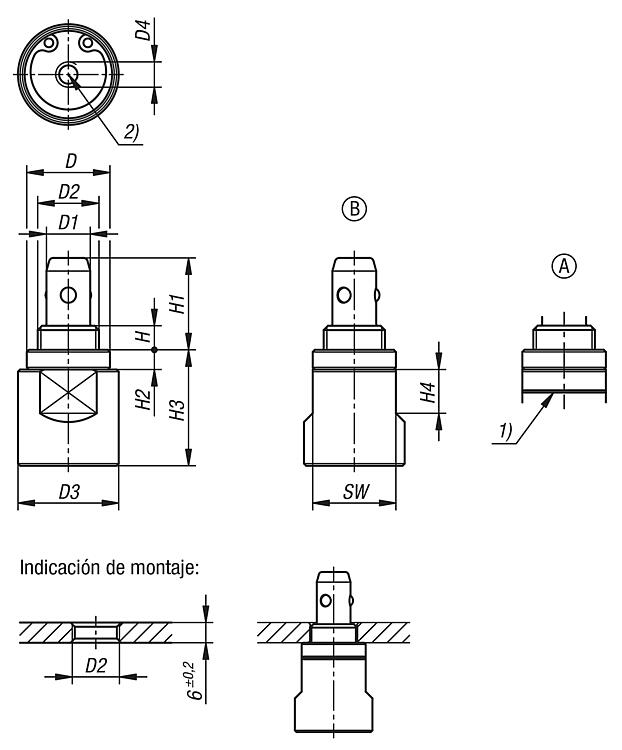

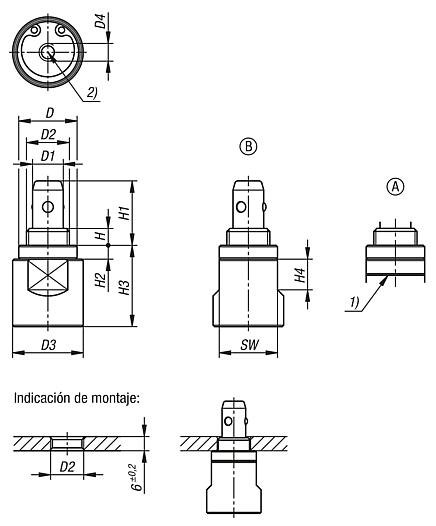

Versión:Acero inoxidable con acabado natural.Indicación de pedido:Identificación forma A mediante curva característica.Indicación:Las fuerzas de agarre y sujeción indicadas se refieren a una presión de servicio de 0,5 MPa.Montaje:Dimensiones de instalación para grosor de los discos de 6 mm.Accesorios:03161-11 Casquillos receptores de acero inoxidable.Indicación sobre el dibujo:
1) Curva característica forma A
2) Conexión neumática

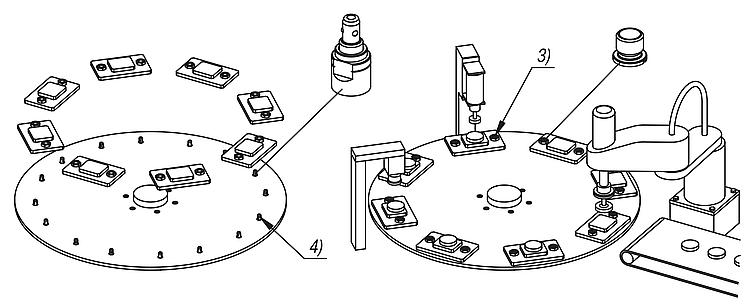

3) Casquillo receptor para cilindro de posicionamiento
4) Cilindro de posicionamiento forma A

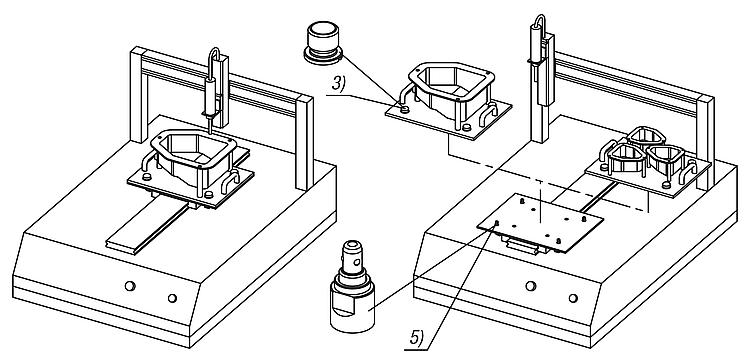

5) Cilindro de posicionamiento forma B
Características especiales:
RoHSAcero inoxidable
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03161-10 Cilindros de posicionamiento de acero inoxidable, neumáticos 406 kB

Planos

Cilindros de posicionamiento de acero inoxidable, neumáticos

Selección/filtro de artículos

ReferenciaFormaModelo de formaD

D1D2D3D4HH1H2H3H4SWPresión de
servicio
MPa
F
N
Fuerza
de retención
N
CADAcc.PrecioPedir
03161-10-10140ACon muelle de tensión1910M14x123M55,5214,526,510190,3 - 0,750150 2,255.96 MXN
03161-10-10141BCon tensión neumática1910M14x123M55,5214,526,510190,3 - 0,7150300 2,255.96 MXN
