        Guías de centrado de acero

Descripción del artículo/Imágenes del producto

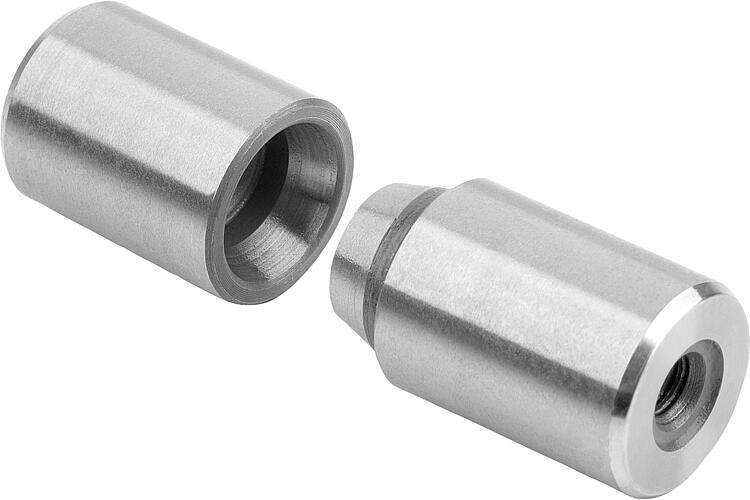

DescripciónMaterial:Tubo guía de acero de cementación 1.7139.Versión:templado por cementación.Indicación:La guía de centrado de acero es un preciso componente de sistema que se utiliza en la construcción de herramientas y moldes para asegurar una alineación, posicionamiento y centrado precisos de las herramientas, moldes y otras piezas móviles. Esta guía de centrado está diseñada para garantizar un ajuste exacto, lo que incrementa al máximo la calidad, la repetibilidad y la eficiencia de los procesos de fabricación.

La guía de centrado tiene una amplia utilización en las distintas áreas de la construcción de herramientas y moldes, como por ej.:

- Construcción de moldes de precisión
- Procesos de moldeo por inyección
- Procesos de conformado y estampado
- Metalurgia
- Procesamiento de plásticos
- Industria de automoción
- Industria de la electrónicaCaracterísticas especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03152-25 Guías de centrado de acero

178 kB

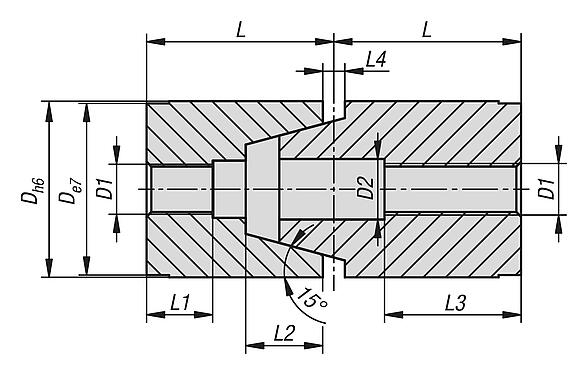

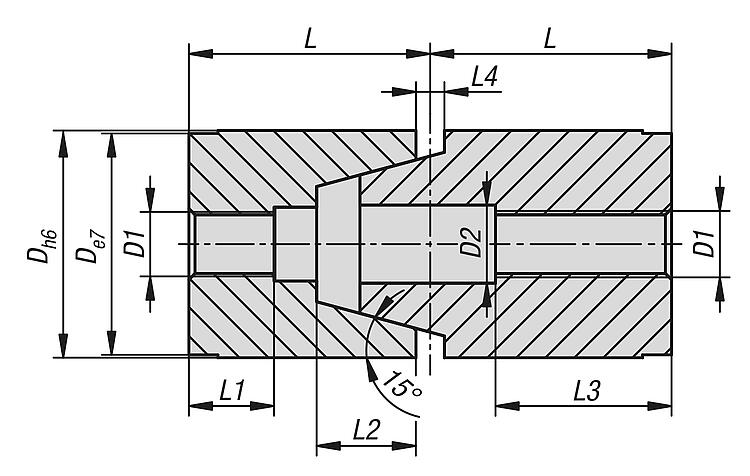

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	L	L1	L2	L3	L4	Precio
03152-25-12	12	M4	4,2	17	8,5	5	9,6	2	1,681.40 MXN
03152-25-14	14	M5	5,5	17	6	7	12,4	2	1,804.88 MXN
03152-25-16	16	M5	5,5	17	6	7	12,4	2	1,906.52 MXN
03152-25-20	20	M8	9	27	10,5	10	19,7	2	2,082.64 MXN
03152-25-25	25	M8	9	27	9	11	19,7	2	2,306.64 MXN
03152-25-26	26	M8	9	27	9	11	19,7	2	2,355.08 MXN
03152-25-30	30	M10	11	36	12,2	16	10	2	2,612.12 MXN
03152-25-32	32	M10	11	36	12,2	16	10	2	2,664.76 MXN
03152-25-42	42	M10	11	46	16,5	20	10	2	3,187.52 MXN
