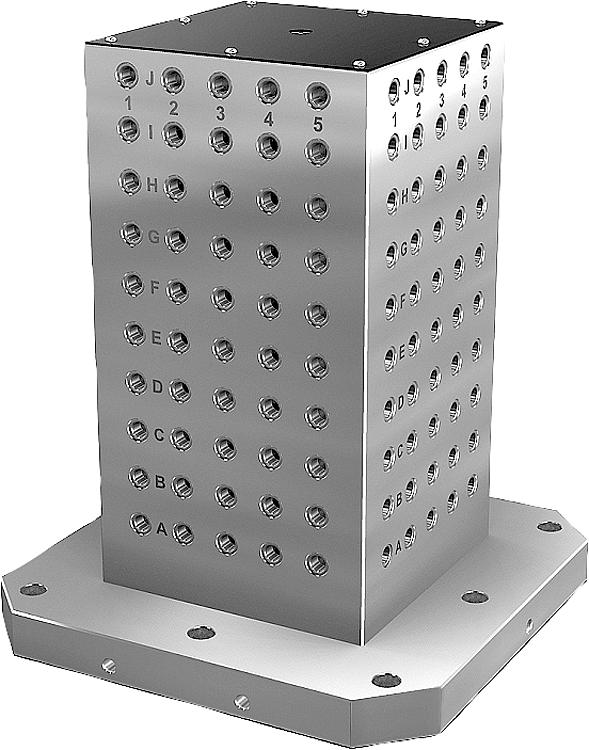

Centradores de fundición gris con perforaciones de retícula
Descripción del artículo/Imágenes del producto

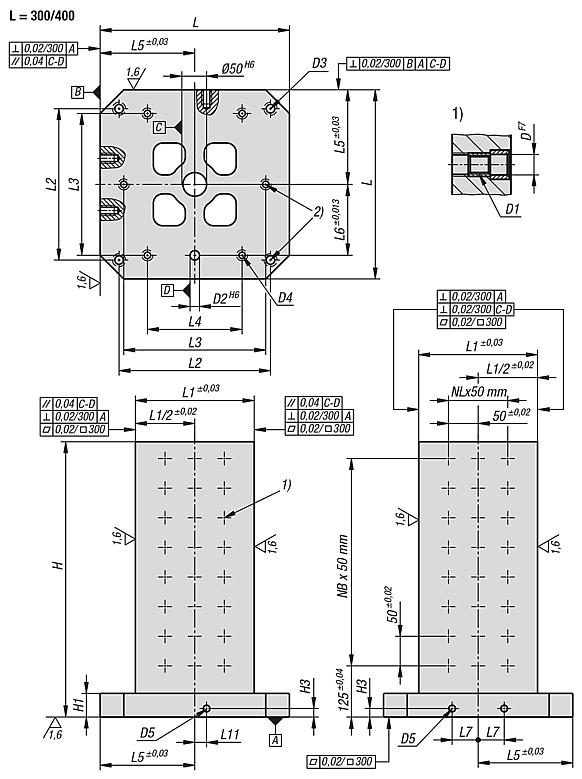

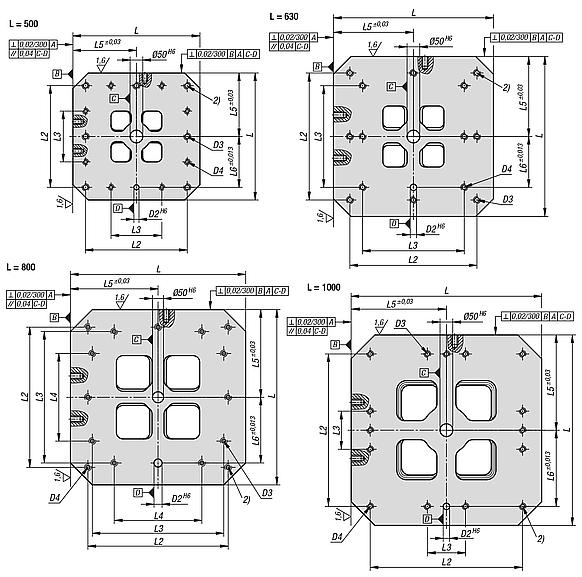

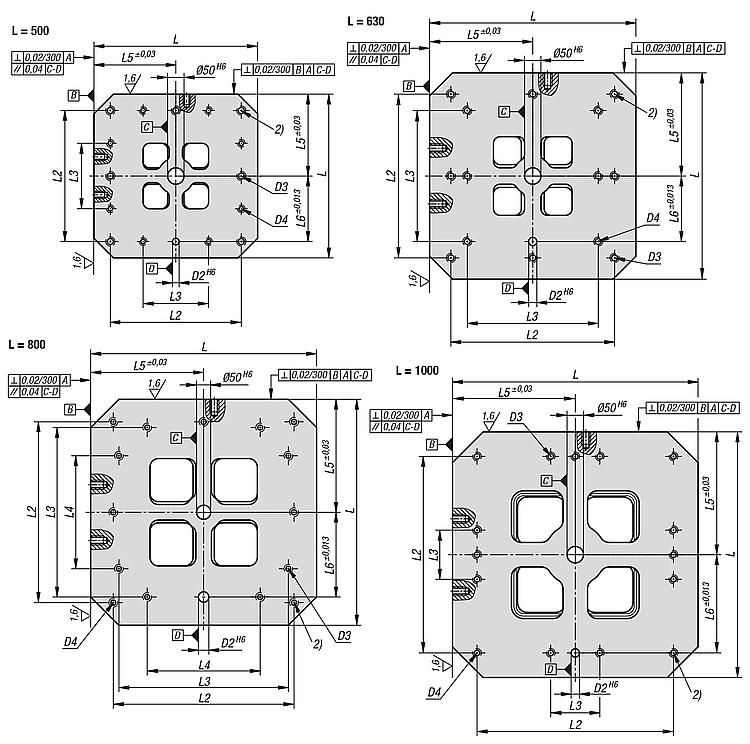

DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión.Indicación:Distancia entre retículas 50 ±0,02 mm. Se utilizan centradores con perforaciones de retícula en centros de mecanizado horizontales. Las perforaciones de retícula etiquetadas de forma alfanumérica garantizan una asignación definida de los elementos de sujeción en caso de repetición. Los centradores se adaptan a mesas de máquinas para máquinas-herramienta según DIN55201 y JIS6337-1980. Hay que solicitar por separado los bulones de posicionamiento para fijar las paletas en las mesas de máquinas según DIN 55201. Los tapones protectores para cerrar las perforaciones de retícula deben solicitarse por separado. El suministro incluye tornillos con ojo para el transporte. Otras dimensiones a petición.Indicación sobre el dibujo:
1) Perforación de retícula 2) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912 (D3/D4)
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
