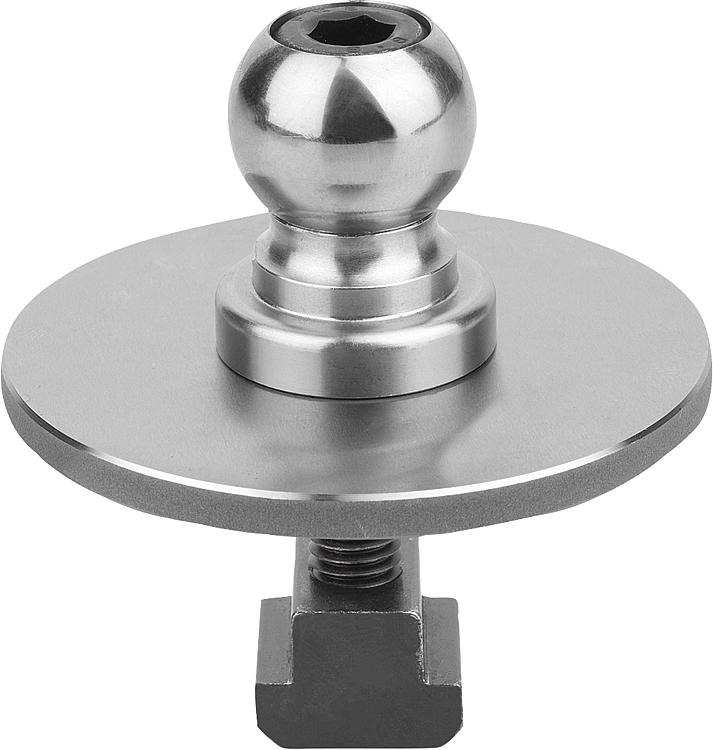

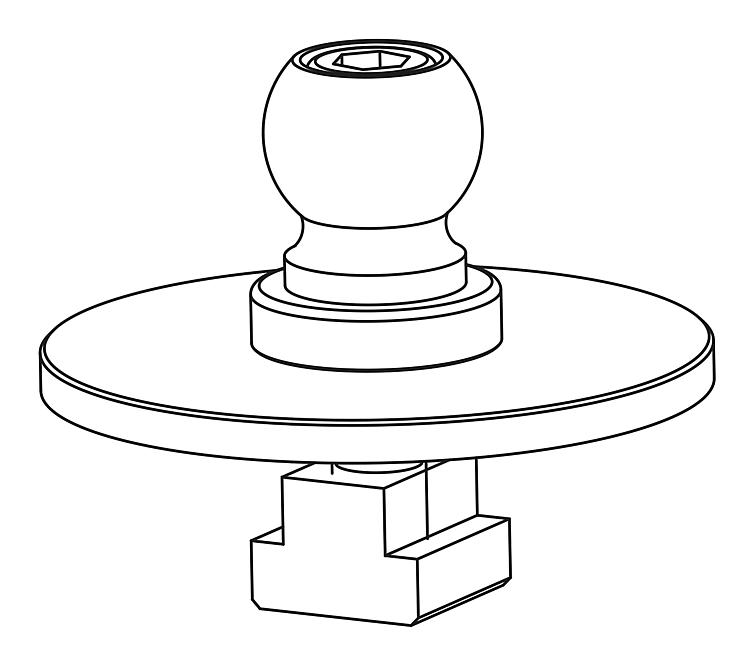

        Juego de fijación para ranura en T para estabilizador de pieza de trabajo

Descripción del artículo/Imágenes del producto

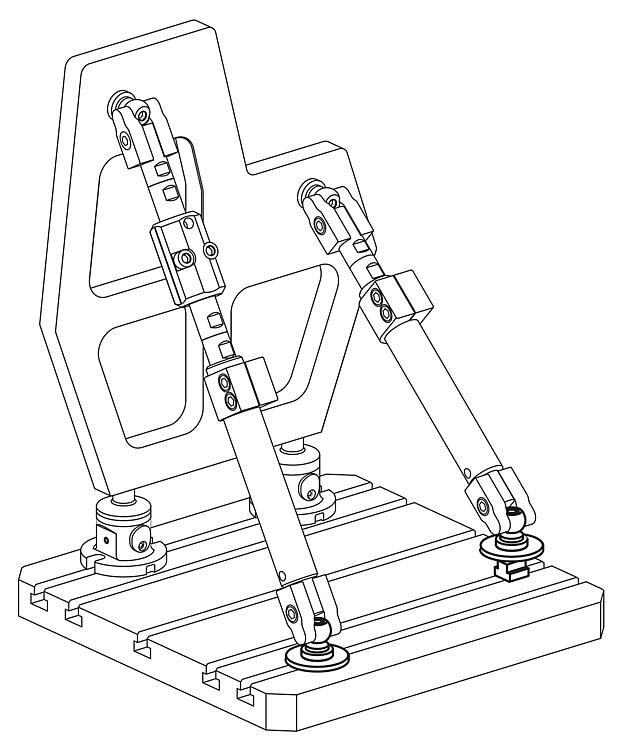

DescripciónMaterial:Acero.Indicación:El juego de fijación para ranura en T está diseñado para la adaptación a mesas de máquinas con ranuras en T.

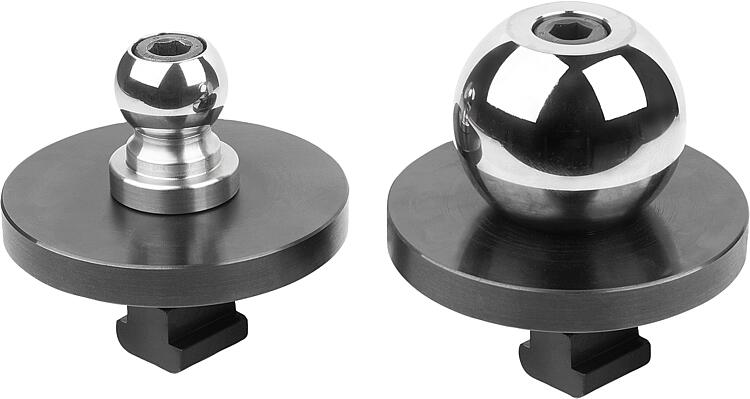

Entre los dos tamaños de sistema se pueden intercambiar bolas de sujeción.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02404 Juego de fijación para ranura en T para estabilizador de pieza de trabajo

185 kB

Indicación técnica para estabilizador de pieza de trabajo

652 kB

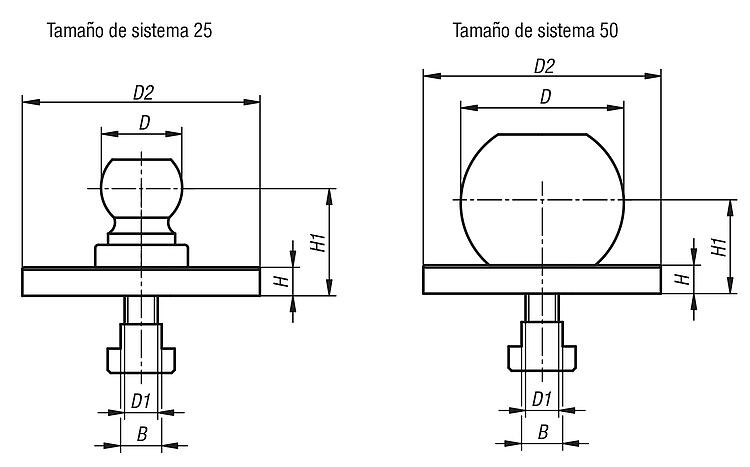

Planos

Selección/filtro de artículos

Referencia	Tamaño	B	D	D1	D2	H	H1	Precio
02404-2514	25	14	25,4	M10	78	10	35	5,018.44 MXN
02404-2518	25	18	25,4	M10	78	10	35	5,018.44 MXN
02404-2522	25	22	25,4	M10	78	10	35	5,018.44 MXN
02404-2528	25	28	25,4	M10	78	10	35	5,018.44 MXN
02404-5014	50	14	50	M10	78	10	30	5,450.76 MXN
02404-5018	50	18	50	M10	78	10	30	5,450.76 MXN
02404-5022	50	22	50	M10	78	10	30	5,450.76 MXN
02404-5028	50	28	50	M10	78	10	30	5,450.76 MXN
